Une fois un code d’identité choisi et programmé sur l’émetteur, les relais du récepteur
doivent être affectés aux boutons de l’émetteur.
Le récepteur possède 3 cavaliers / microswitchs de programmation appelés
JP1
,
JP2
et
JP3
ainsi que trois LEDs dont
V1
,
V2
et
V3
qui permettent de
dialoguer avec l’utilisateur lors des procédures de programmation (
V1
est le témoin
d’alimentation du récepteur et reste allumé en continu quand le récepteur est
alimenté).
3.3.2- Association «personnalisée» boutons
émetteur(s) / relais récepteur(s)
La procédure d’association utilise le cavalier (ou microswitch)
JP3
du récepteur.
1- Mettre hors tension les récepteurs type «industriel» (ORRA et ORRS), le
récepteur sur rail DIN (ORRD) peut rester alimenté durant toute la procédure.
2- Pour les récepteurs industriels ORRS et ORRA, placer le cavalier
JP3
en court
circuit (
JP1
et
JP2
non court circuités ), pour le récepteur ORRD, placer le
microswitch
JP3
sur la position «ON».
))
))
)
En cas d’erreur de programmation des associations, la mémoire du
récepteur peut être effacée en suivant la procédure décrite au § 3.9
z L’émetteur et le récepteur doivent être sur le même canal radio.PREREQUIS :
REMARQUE : Chaque relais de fonction du récepteur peut apprendre un
maximum de :
- 10 «numéros de bouton + codes d’identité» différents pour les
récepteurs Rail DIN (ORRD) et récepteurs industriels «petit
modèle» (ORRS)
- 4 «numéros de bouton + codes d’identité» différents pour les
récepteurs industriels «grand modèle» (ORRA)

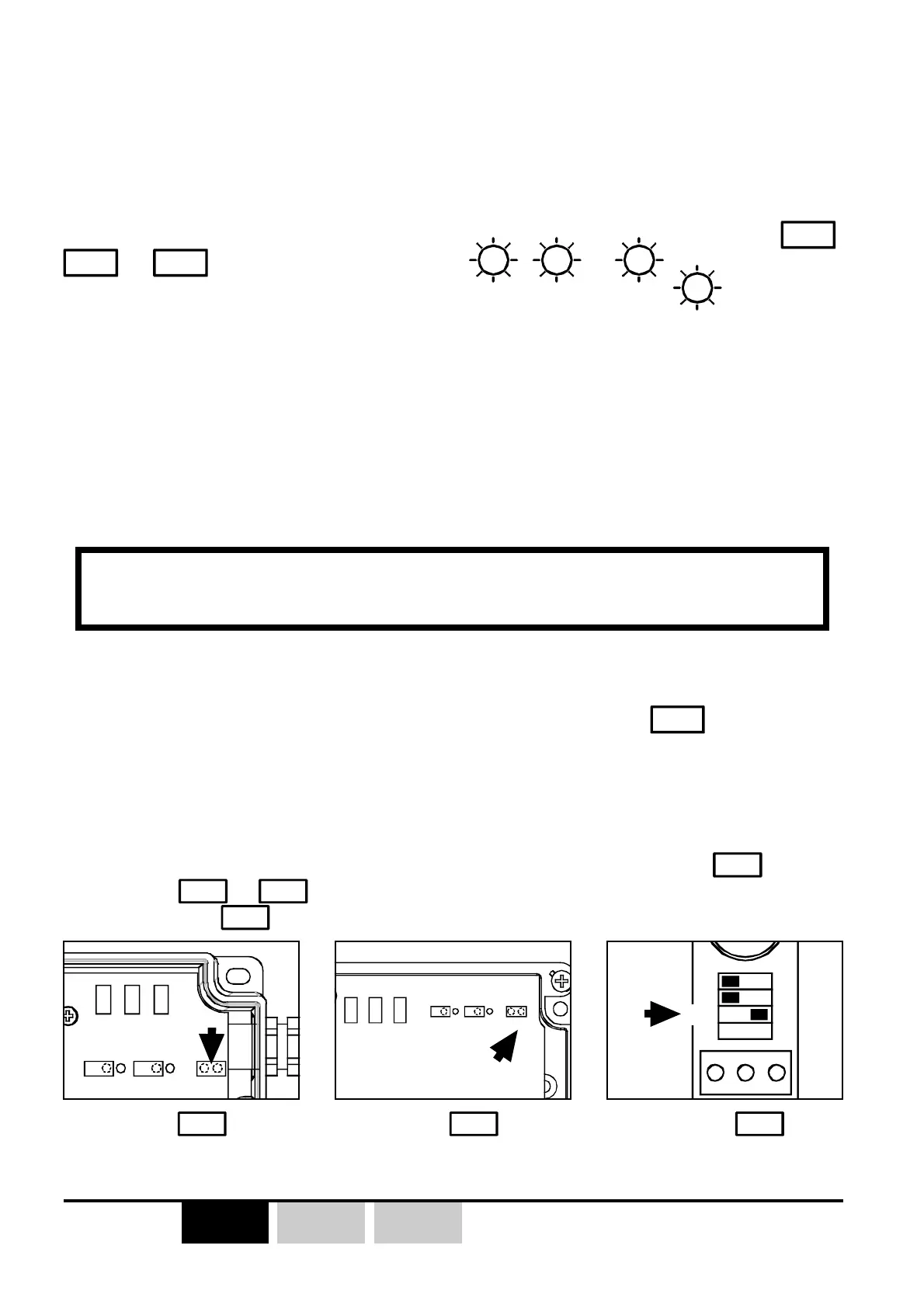

Cavalier
JP3
sur
récepteur ORRS
Cavalier
JP3
sur
récepteur ORRA
Microswitch
JP3
sur
récepteur ORRD
3- Suivre la procédure décrite par l’organigramme en page suivante.
