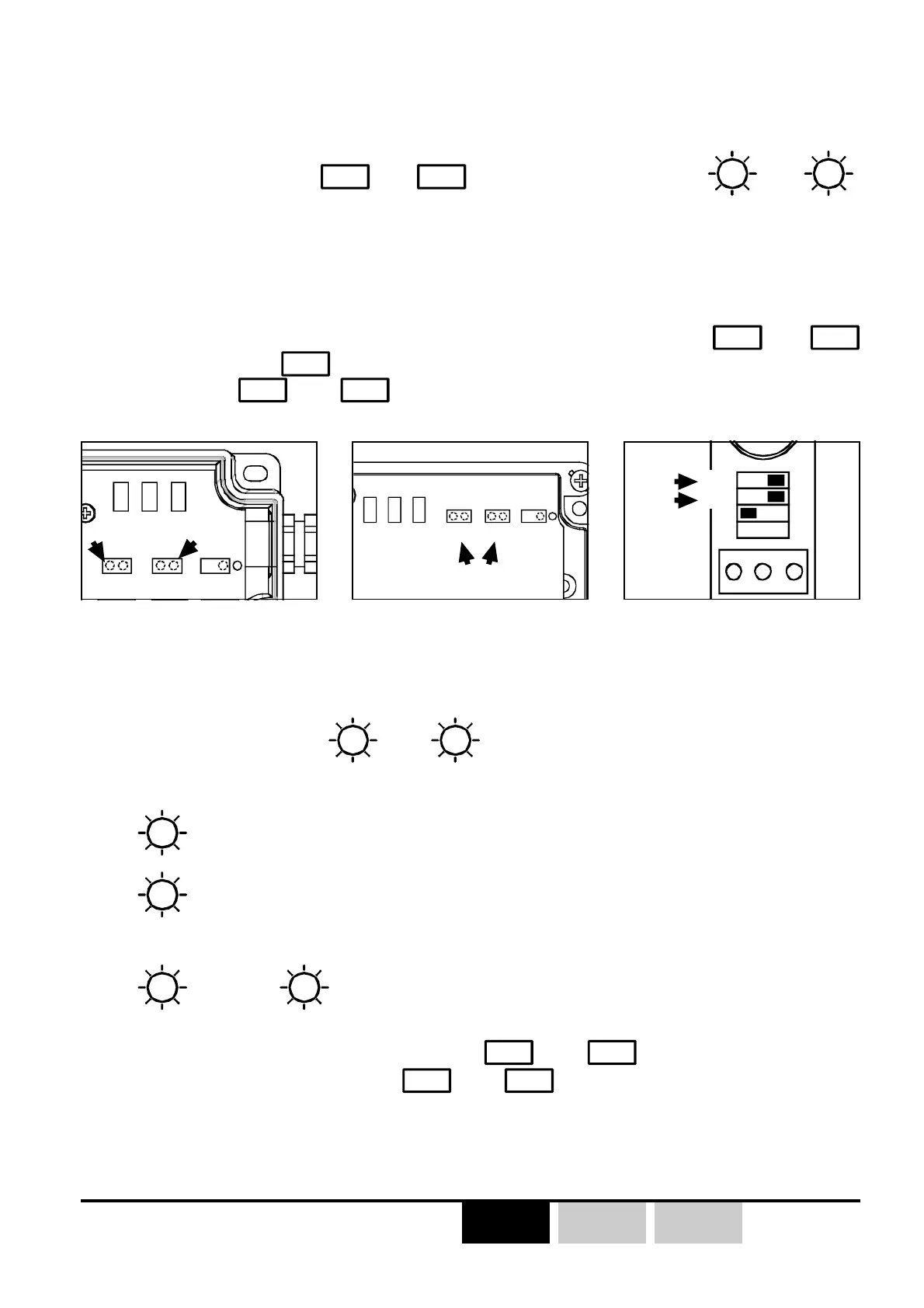

3.8- Arbeitsfunkkanal des Empfängers lesen
1- Die industriellen Empfänger (Bauart ORRA und ORRS) ausschalte, der DIN-
Schienen-Empfänger (ORRD) kann während des gesamten Verfahrens
eingeschaltet bleiben.
2- Bei den industriellen Empfängern ORRS und ORRA, die Jumper
JP1
und
JP2
kurzschließen (
JP3
nicht kurzgeschlossen). Beim ORRD Empfänger die
Microswitch
JP1
und
JP2
auf «ON» stellen.
))
))
)
Siehe Funkfrequenztabelle (Kanäle) im Anhang H.
Empfänger ORRS Empfänger ORRA Empfänger ORRD
3- Industrielle Empfänger (ORRA und ORRS) : Empfänger einschalten.
4- Die Kontrollleuchten
V2
und
V3
geben die Nummer des derzeitig vom
Empfänger benutzten Funkkanals an.
V2
gibt die Zehner an, ein = 10, aus = 0
V3
gibt die Einer durch die Häufigkeit des Blinkens an.
Beispiel :
V2
aus, und
V3
blinkt 6 mal, der Funkkanal ist also «06» (433.600MHz)
5- Empfänger ausschalten und Jumper
JP1
und
JP2
entfernen (ORRS und
ORRA), oder die Microswitch
JP1
und
JP2
auf «OFF» schalten (ORRD).
z Das Ablesen des Funkkanals des Empfängers erfolgt am Empfänger durch die
Brücken / Microswitch
JP1
und
JP2
und die Kontrollleuchten
V2
und
V3
.
V1 V2 V3 JP3
JP1 JP2
V1 V2 V3
JP3
JP1 JP2
JP4
V1 V3 V2
JP3
JP1
ONOFF
JP2
