2.3.5- Particularité du récepteur
ORRD ORRD
ORRD ORRD
ORRD sur rail DIN

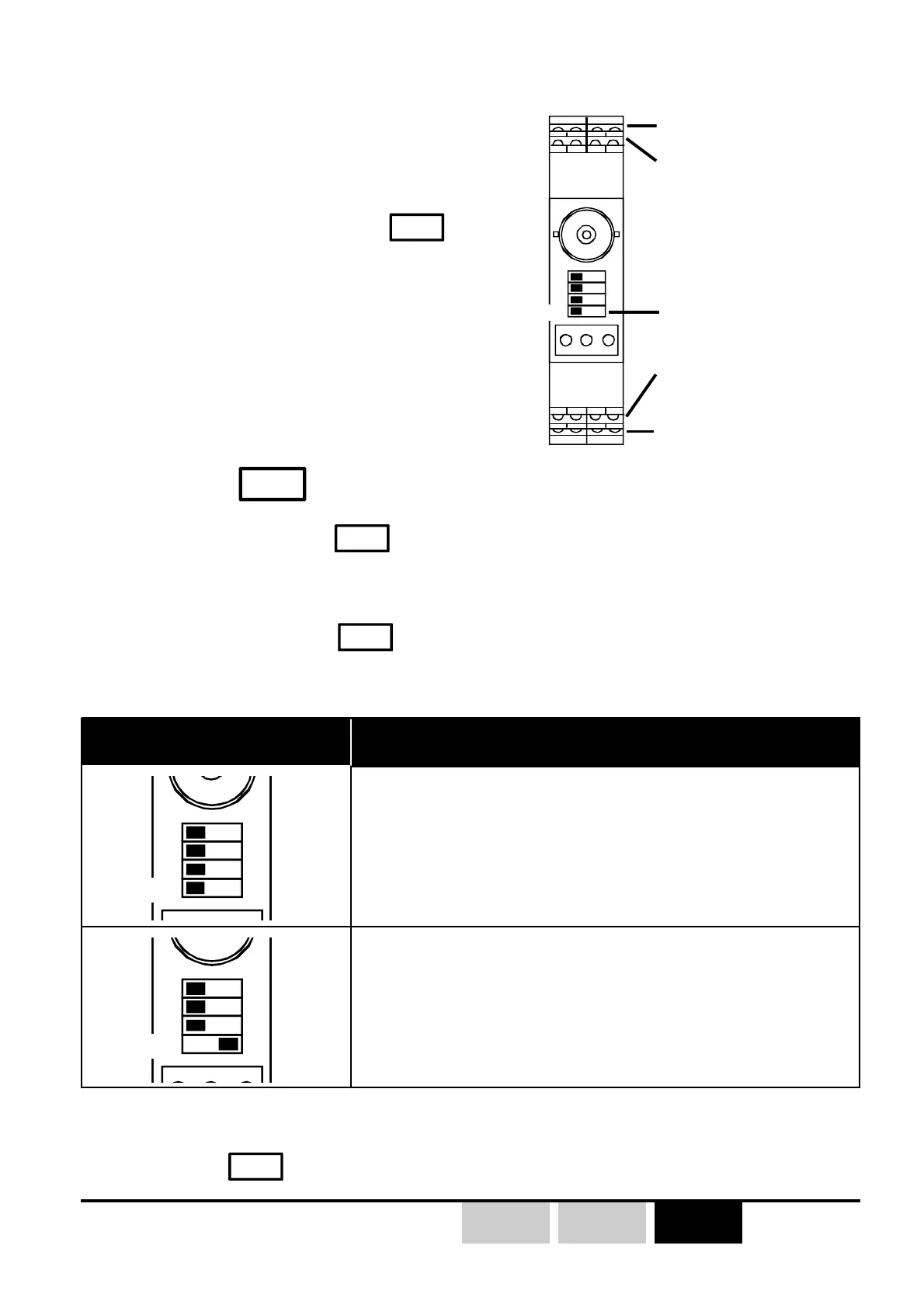

Le récepteur sur rail DIN ORRD possède
un relais «Marche/R3» dont la fonction
peut être sélectionnée à l’aide du
microswitch de programmation «
JP4
».
Ce relais peut prendre la fonction de relais
«Marche» (activable par le bouton
«marche/arrêt» de certains émetteurs) ou
de relais de commande n°3 «R3».
bornier «Alimentation»
bornier des contact du
relais «Marche/R3»
bornier des contact du
relais «R1»
bornier des contact du
relais «R2»
Microswitch «JP4»
Position de
JP4
et comportement du relais «Marche/R3» :
- Lorsque le microswitch
JP4
est sur la position «OFF» le relais «Marche/R3»
est considéré comme un relais «Marche», celui ci sera actionné uniquement par
appui sur le bouton «marche/ arrêt» d’un émetteur équipé d’un tel bouton.
- Lorsque le microswitch
JP4
est sur la position «ON» le relais «Marche/R3»
devient un troisième relais de fonction «R3» dont le fonctionnement et la
programmation sont de même type que les relais R1 et R2.
Remarque :
Les programmations pour le relais R3 sont sauvegardées en cas de commutation
du microswitch
JP4
sur la postion «OFF».
