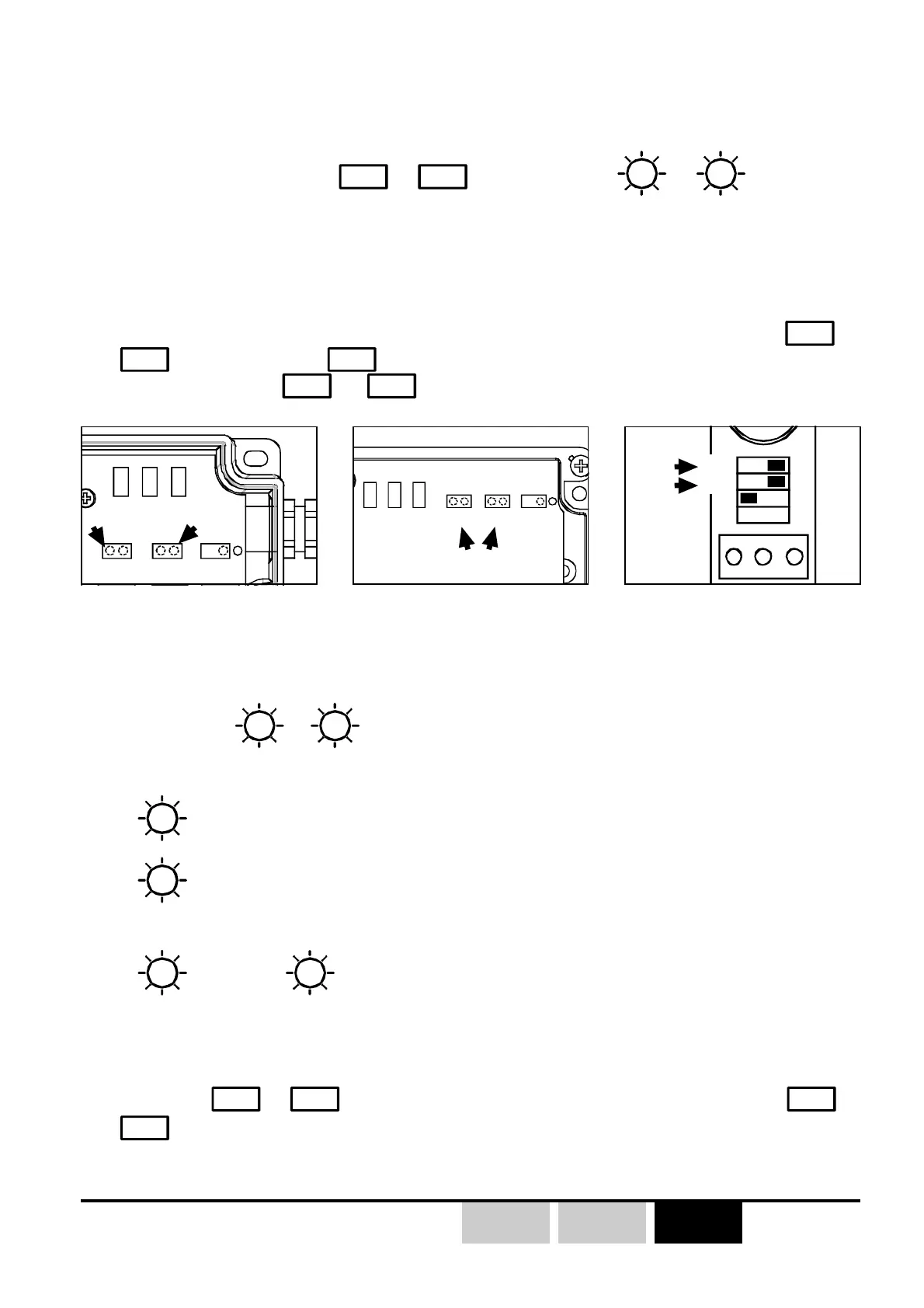

3.8- Lecture du canal radio de travail du récepteur
1- Mettre hors tension les récepteurs type «industriel» (ORRA et ORRS), le
récepteur sur rail DIN (ORRD) peut rester alimenté durant toute la procédure.
2- Pour les récepteurs industriels ORRS et ORRA, placer les cavaliers
JP1
et
JP2
en court circuit (
JP3
non court circuité ), pour le récepteur ORRD, placer
les microswitchs
JP1
et
JP2
sur la position «ON».
))
))
)
Voir tableau de fréquences radio (canaux) disponibles en Annexe H.
récepteurs ORRS récepteurs ORRA récepteur ORRD
3- Récepteur type «industriel» (ORRA et ORRS) : mettre le récepteur sous tension.
4- Les voyants
V2
et
V3
indiquent le numéro de canal radio utilisé actuellement
par le récepteur.
V2
indique les dizaines, allumé = 10, éteint = 0
V3
indique les unités par un nombre de clignotement.
Exemple :
V2
éteint, et
V3
clignote 6 fois, le canal radio de travail est donc «06»
(433.600MHz)
5- Mettre le récepteur type «industriel» (ORRA et ORRS) hors tension et retirer les
cavaliers
JP1
et
JP2
(ORRS et ORRA) , ou placer les microswitchs
JP1
et
JP2
en position «OFF» pour le récepteur sur rail DIN (ORRD).
z La lecture du canal radio du récepteur se fait à partir du récepteur au moyen des
cavaliers / microswitchs
JP1
et
JP2
et des voyants
V2
et
V3
.
