3.9- Effacement des paramètres du récepteur
Cette procédure a pour effet :
- L’effacement de toutes les associations émetteur(s)/récepteur(s),
- L’effacement de tous les interverrouillages programmés,
- La mise par défaut du mode fonctionnement des relais à «continu contact travail»,
z La procédure d’effacement des paramètres du récepteur se fait à partir du récepteur
au moyen des cavaliers ou microswitchs
JP1
,
JP2
et
JP3
.
1- Mettre hors tension les récepteurs type «industriel» (ORRA et ORRS), le
récepteur sur rail DIN (ORRD) peut rester alimenté durant toute la procédure.
2- Pour les récepteurs industriels ORRS et ORRA, placer les cavaliers
JP1
,
JP2
et
JP3
en court circuit, pour le récepteur ORRD, placer les microswitchs
JP1
,
JP2
et
JP3
sur la position «ON».
))
))
)
Seul le réglage du canal
radio sera conservé
3- Récepteur type «industriel» (ORRA et ORRS) : mettre le récepteur sous tension.
4- Les voyants
V2
et
V3
clignotent 5 fois pendant l’effacement des paramètres,
puis s’éteignent (excepté sur récepteur ORRD où les voyants marquent une
pause et reclignotent 5 fois etc...).
Tous les paramètres du récepteur (excepté le canal radio de travail) sont effacés.
4- Mettre le récepteur type «industriel» (ORRA et ORRS) hors tension, retirer les
cavaliers
JP1
,
JP2
et
JP3
(ORRS et ORRA) , ou placer les curseurs
JP1
,
JP2
et
JP3
en position «OFF» pour le récepteur sur rail DIN (ORRD) et
procéder à une nouvelle programmation.

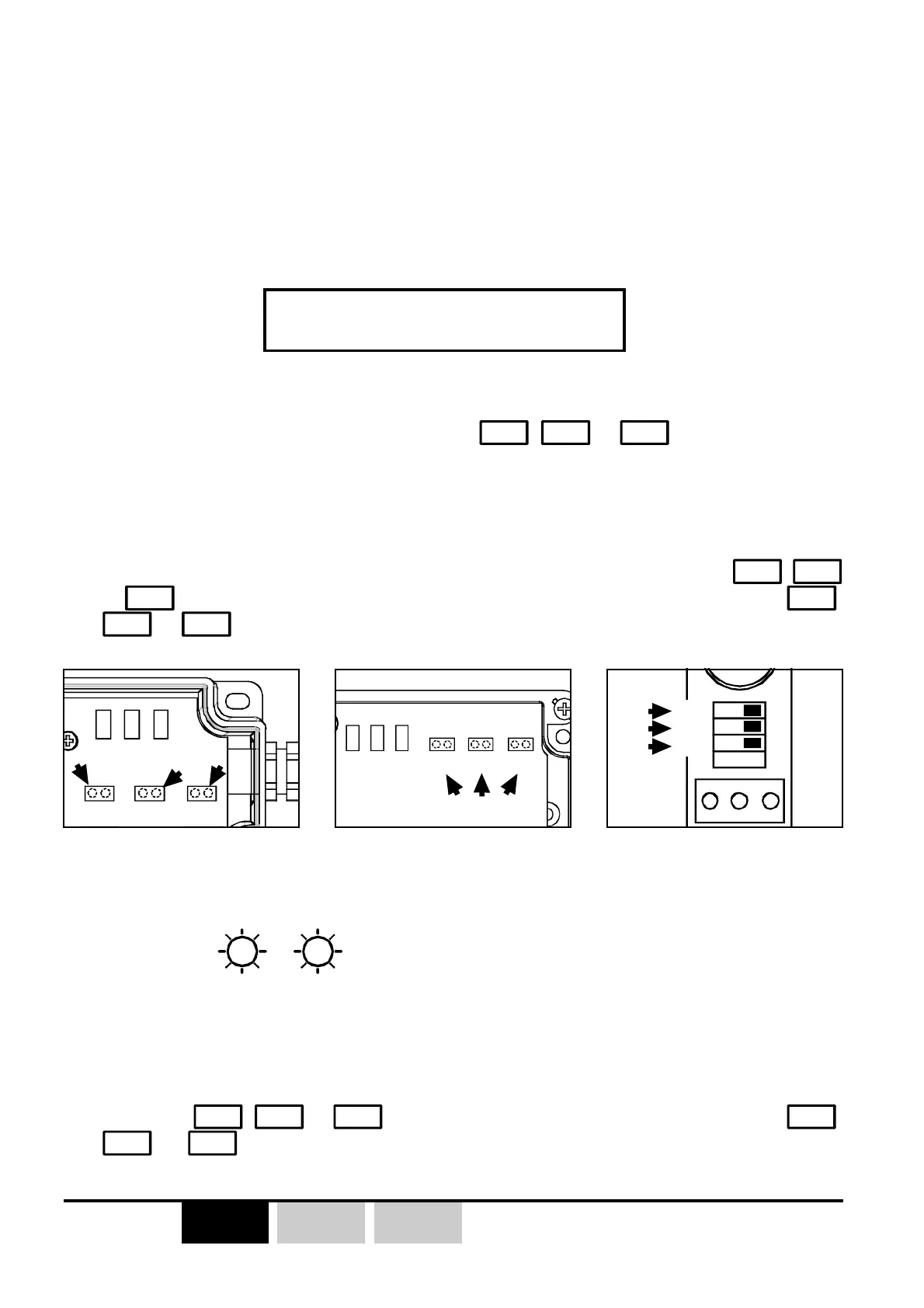

récepteurs ORRS récepteurs ORRA récepteur ORRD
