GbFr
- 86 - 324501D revision07
De
Der Empfänger besitzt 3 Brücken/Microswitch zum programmieren, die
JP1
,
JP2
und
JP3
genannt werden, sowie 3 LEDs, darunter
V1
,
V2
und
V3
über die beim Programmierverfahren mit dem Benutzer kommuniziert wird
(
V1
ist die Kontrollleuchte des Empfängers, die durchgehend leuchtet, solange
der Empfänger mit Strom versorgt wird).
V1 V2 V3
JP1
JP2
JP3
JP2
JP4
V1 V3 V2
JP3
ONOFF
JP1
V1 V2 V3
JP1
JP2
JP3
3.3.1- Sender/Empfänger-Schnellzuordnung
Bei diesem Verfahren handelt es sich um eine Selbstkonfiguration der
Empfängerrelais.
Die Zuordnung der Sendertasten (und des Identitätscodes) zu den
Empfängerrelais erfolgt automatisch auf folgende Weise:
Sendertaste Nr. 1 wird dem Empfängerrelais Nr. 1 zugeordnet,
Sendertaste Nr. 2 wird dem Empfängerrelais Nr. 2 zugeordnet,
Sendertaste Nr. 3 wird dem Empfängerrelais Nr. 3 zugeordnet,
...etc
1- Die industriellen Empfänger (Bauart ORRA und ORRS) ausschalte, der DIN-
Schienen-Empfänger (ORRD) kann während des gesamten Verfahrens
eingeschaltet bleiben.
2- Bei den industriellen Empfängern ORRS und ORRA die Brücken
JP1
und
JP3
kurzschalten (
JP2
nicht kurzschalten). Beim Empfänger ORRD, die Mikroswitch
JP1
und
JP3
auf «ON» schalten.
Dieses Programmierverfahren löscht alle vorher erfolgten Tasten/
Relais-Zuordnungen, Zwischenverriegelungen (Tastenkombinationen)
und Betriebsweisen der Relais.

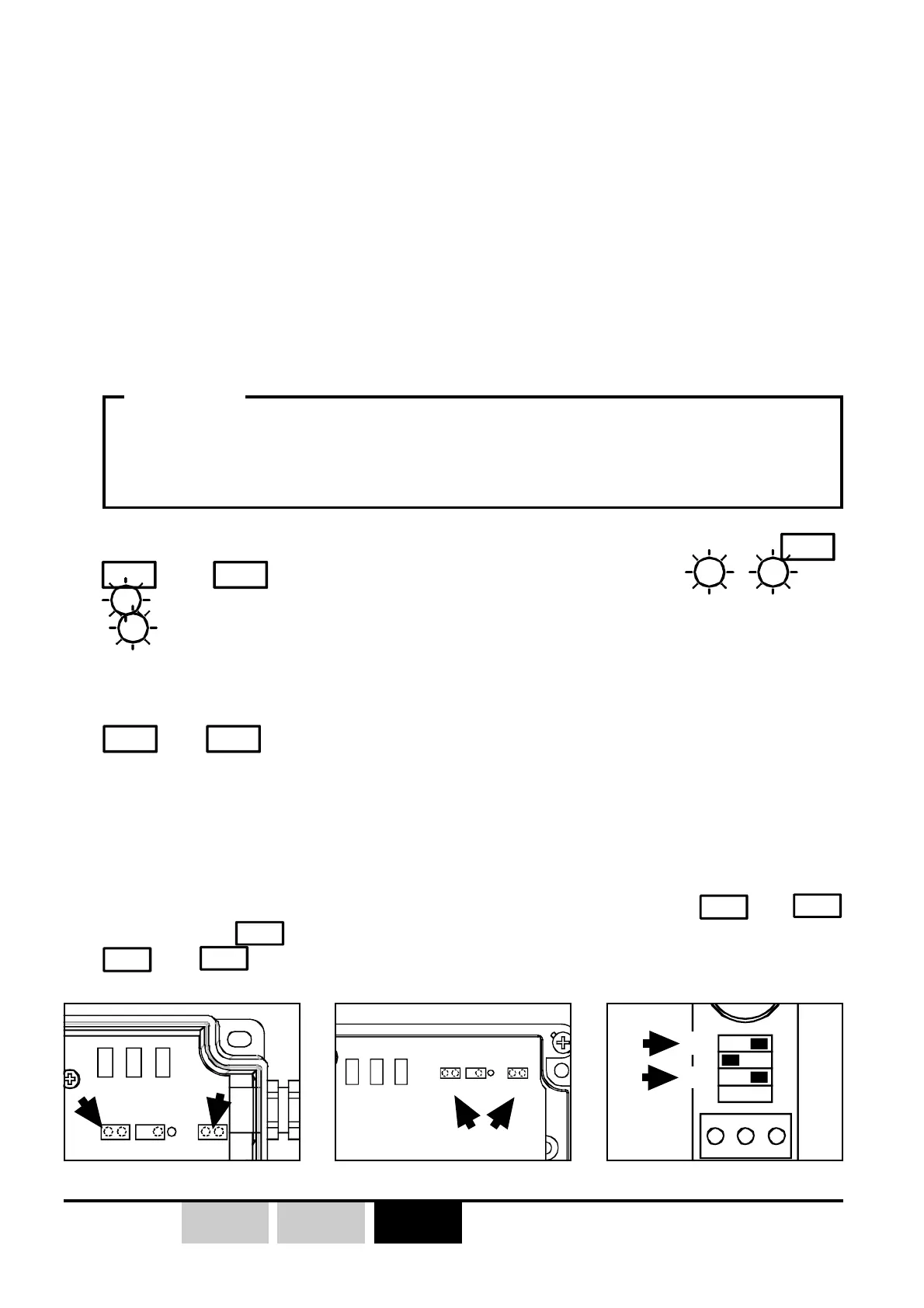

Das Schnellzuordnungsverfahren erfolgt über die Brücken (oder Mikroswitchs)
JP1
und
JP3
des Empfängers.
))
))
)
WICHTIG
Empfänger ORRS
Empfänger ORRA Empfänger ORRD
