3.4- Programmation du mode de fonctionnement des
relais
Il existe 3 modes de fonctionnement possibles des relais de commande :
- Mode 1 : «continu contact travail»
le relais du récepteur reste fermé tant que le bouton de commande correspondant
de l’émetteur est maintenu appuyé.
- Mode 2 : «continu contact repos»
le relais du récepteur reste ouvert tant que le bouton de commande correspondant
de l’émetteur est maintenu appuyé.
- Mode 3 : «bistable» (télérupteur)
le relais du récepteur se ferme au premier appui sur le bouton correspondant de
l’émetteur, et est auto-maintenu fermé jusqu’au deuxième appui sur le bouton
(en cas de coupure de l’alimentation du récepteur, l’état n’est pas mémorisé au
prochain démarrage du récepteur).
z Une association émetteur/récepteur doit avoir été réalisée.
z La procédure de changement du mode de fonctionnement met
en oeuvre l’émetteur et le récepteur.
Cette procédure de programmation utilise le cavalier/microswitch
du récepteur, la
visualisation des modes de fonctionnement se fait avec les voyants
V2
et
V3
:
PREREQUIS :
Remarque :
Les contacts des relais sont «ouverts» lorsque le récepteur est hors tension.
Une fois le récepteur alimenté, les relais adoptent les modes de fonctionnement
précédemment programmés.

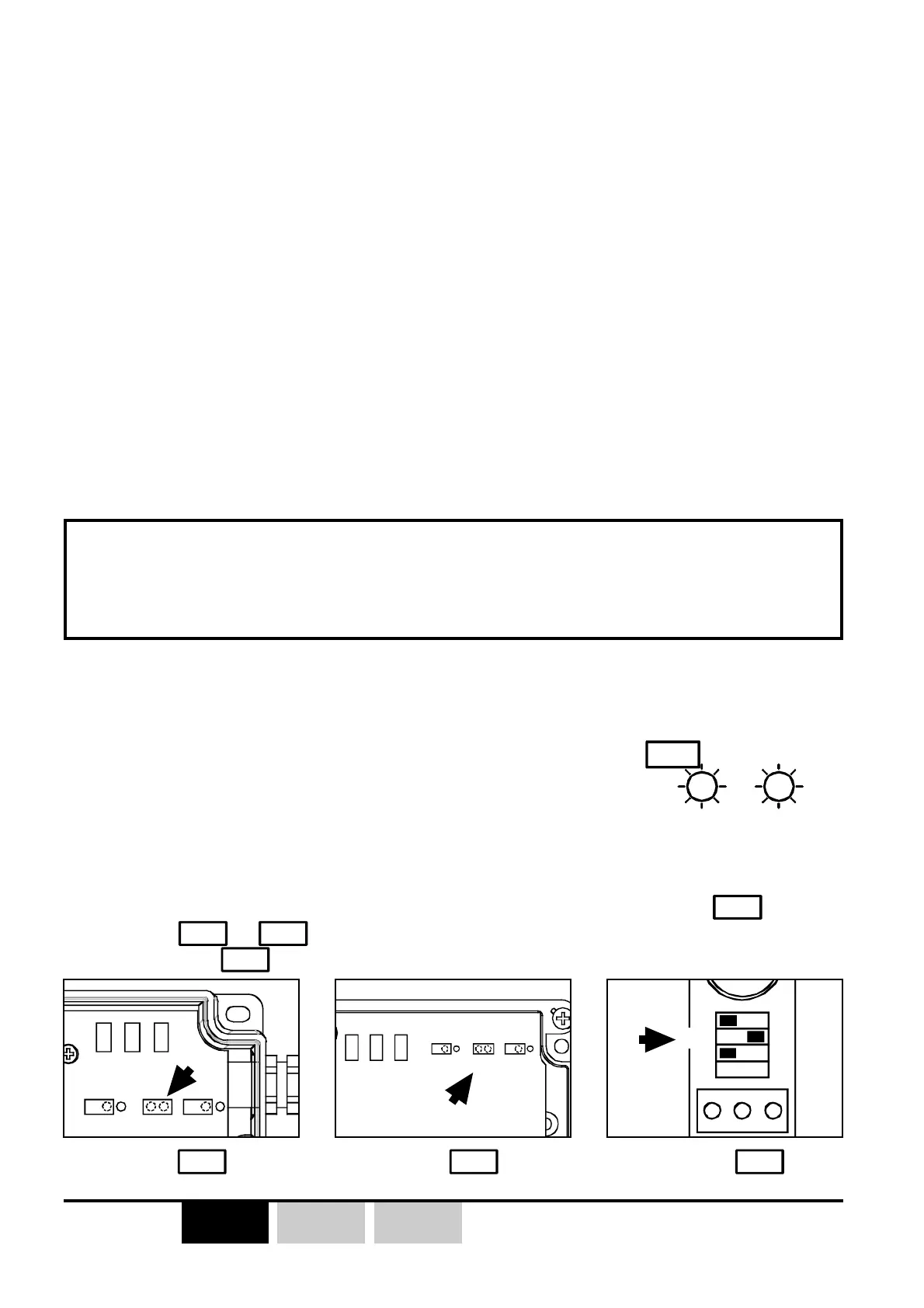

Cavalier
JP2
sur
récepteurs ORRS
Cavalier
JP2
sur
récepteurs ORRA
Microswitch
JP2
sur
récepteur ORRD
1- Mettre hors tension les récepteurs type «industriel» (ORRA et ORRS), le
récepteur sur rail DIN (ORRD) peut rester alimenté durant toute la procédure.
2- Pour les récepteurs industriels ORRS et ORRA, placer le cavalier
JP2
en court
circuit (
JP1
et
JP3
non court circuités ), pour le récepteur ORRD, placer le
microswitch
JP2
sur la position «ON».
