324501D revision07 - 21 -
- Appuyer sur le
bouton n°Y
de l'émetteur dans un délai de
6,5 secondes
- le récepteur enregistre l'affectation : "bouton n° Y + code
d'identité (xxxxxxxx)" / relais n°
X
et sont allumés en continu
le récepteur attend un ordre de l'émetteur pour démarrer les affectations boutons/relais
- Récepteur type « industriel » (ORRA et ORRS) :
mettre le récepteur sous tension
- Récepteur sur rail DIN (ORRD) : placer le microswitch sur la position « ON »
- Appuyer et relâcher un des boutons de fonction de l'émetteur
-
s'éteint,
la procédure de programmation commence
clignote 1 fois
le récepteur attend "d'affecter" un numéro de bouton + un code d'identité à son relais n°1
- Appuyer sur le
bouton n°1
de l'émetteur (par exemple)
dans un délai de 6,5 secondes
- le récepteur enregistre l'affectation : "bouton n°1 + code
d'identité (xxxxxxxx)" / relais n°1
et clignotent de façon alternative puis s'éteignent
le dernier relais du récepteur à été affecté, la procédure est terminée.
clignote 2 fois
le récepteur attend "d'affecter" un numéro de bouton + un code d'identité à son relais n°2
attente de 6,5s, si
aucun appui, le
récepteur passe au
relais n°2
- Appuyer sur le bouton n°2 de l'émetteur (par exemple)
dans un délai de 6,5 secondes
- le récepteur enregistre l'affectation : "bouton n°2 + code
d'identité (xxxxxxxx)" / relais n°2
attente de 6,5s, si
aucun appui, le
récepteur passe au
relais n° X
clignote X fois
le récepteur attend "d'affecter" un numéro de bouton + un code d'identité à son relais n°
X
(1)
V2
V3
V3
V2
V2
V2
V2 V3
JP3
- Récepteur type « industriel » (ORRA et ORRS) :
mettre le récepteur hors tension
- Récepteur sur rail DIN (ORRD) : placer le microswitch sur la position « OFF »
JP3

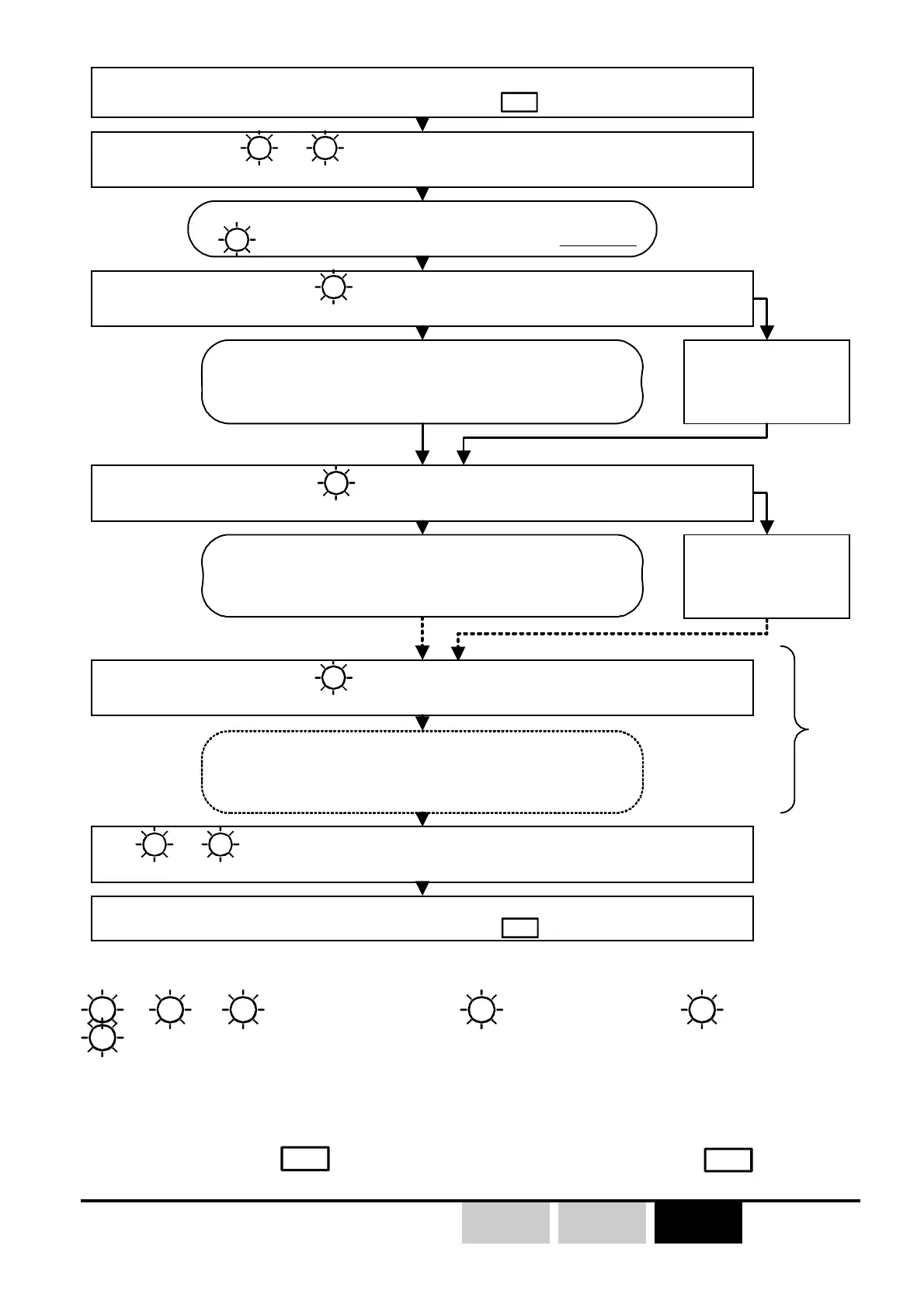

4- Si d’autres associations doivent être réalisées, reprendre l’organigramme ci-
dessus.
5- Une fois toutes les associations terminées, mettre le récepteur hors tension et
retirer le cavalier
JP3
(ORRS et ORRA) , ou placer le curseur
JP3
en position
«OFF» (ORRD).
(1) = Cas particulier du récepteur ORRA avec le nombre «X» > à 9 :
Dans ce cas le numéro de relais à programmer est donné par les clignotements des voyants
V2
et
V3
où
V2
indique les dizaines, et
V3
les unités (exemple :
V2
clignote 1 fois et
V3
clignote 5 fois, le récepteur attend alors une affectation «bouton+code d’identité» pour son
relais n°15)
.
