- 98 - 324501D revision07
De
3.9- Empfängerparameter löschen
Dieses Verfahren bewirkt folgendes:
- Löschen aller Zuordnungen von Sendern/Empfängern,
- Löschen aller programmierten Zwischenverriegelungen,
- Einsetzen der Funktionsweise «Durchgehender Arbeitskontakt» als
Standardfunktionsweise.
z Das Löschverfahren der Empfängerparameter erfolgt mit dem Empfänger und
die Jumper oder Microswitch
JP1
,
JP2
und
JP3
.
1- Die industriellen Empfänger (Bauart ORRA und ORRS) ausschalte, der DIN-
Schienen-Empfänger (ORRD) kann während des gesamten Verfahrens
eingeschaltet bleiben.
2- Bei den industriellen Empfängern ORRS und ORRA die Jumper
JP1
,
JP2
und
JP3
kurzschließen, Beim ORRD Empfänger die Microswitch
JP1
,
JP2
und
JP3
auf «ON» stellen.
))
))
)
Einzig die Einstellung des
Funkkanals wird beibehalten.
3- Industrielle Empfänger (ORRA und ORRS) : Empfänger einschalten.
4- Die Kontrollleuchten
V2
und
V3
blinken während des Löschvorgangs der
Parameter 5 mal auf und erlöschen dann (Außer auf Empfänger ORRD, wo die
Auffallenden eine Pause kennzeichnen und 5 Mal wiederblinken...).
Alle Empfängerparameter (mit Ausnahme des Funkkanals) gelöscht.
5- Empfänger ausschalten, Jumper
JP1
,
JP2
und
JP3
(ORRS und ORRA)
entfernen, oder Microswitch
JP1
,
JP2
und
JP3
in die Position «OFF» (ORRD)
bringen und neu programmieren.

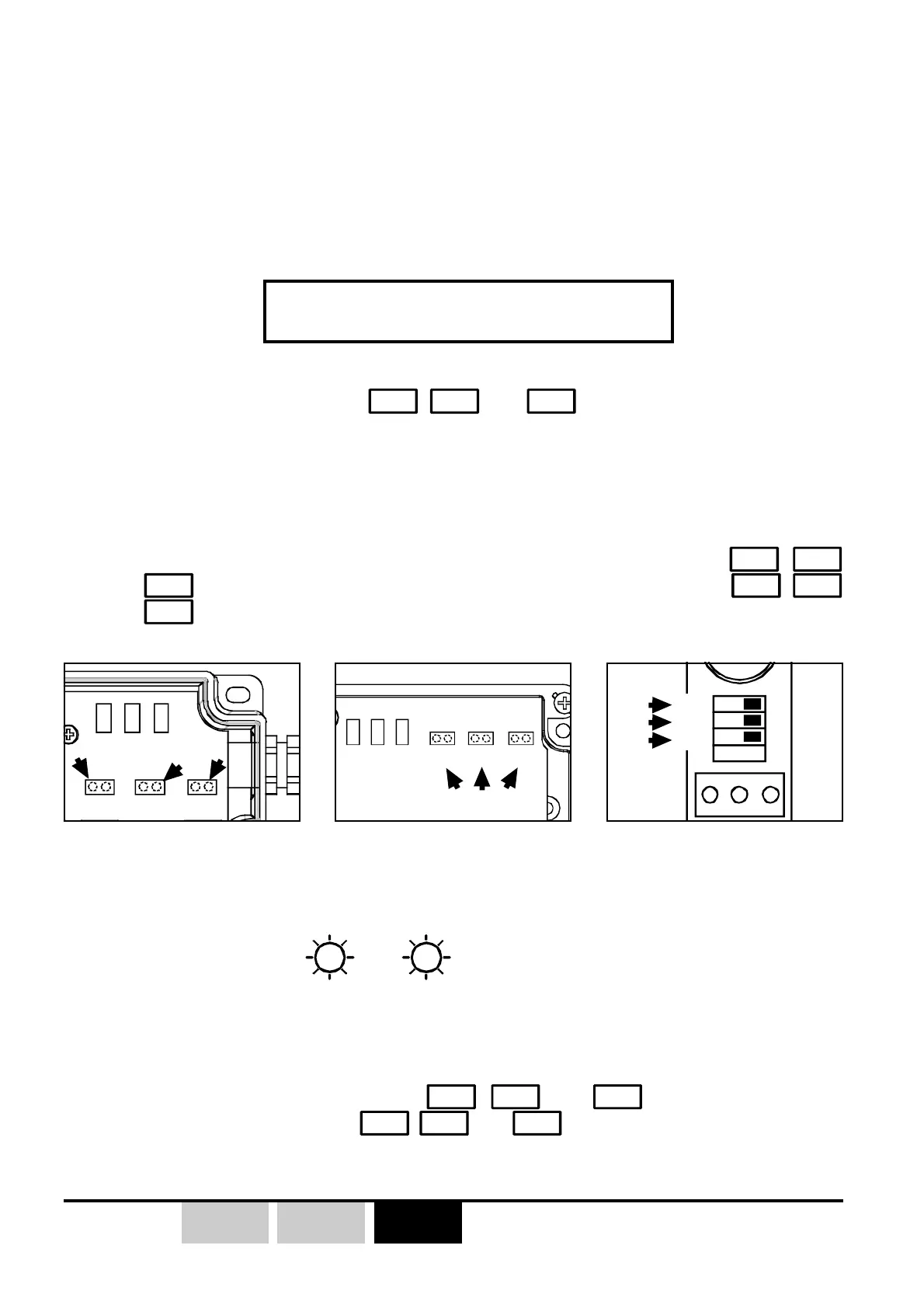

Empfänger ORRS Empfänger ORRA Empfänger ORRD
V1 V2 V3
JP1 JP2 JP3
V1 V2 V3
JP1 JP2 JP3
V1 V3 V2
JP1
ONOFF
JP2
JP3
JP4
