Position von
JP4
und Verhalten des Relais «Ein/R3» :
- Wenn sich das Microswitch
JP4
in der Position «OFF» befindet, wird das Relais
«Ein/R3» als «Ein»-Relais angesehen und nur durch einen Druck auf die «Ein/
Aus»-Taste eines mit einer solchen Taste ausgestatteten Senders aktiviert.
- Wenn sich das Microswitch
JP4
in der Position «ON» befindet, wird das Relais
«Ein/R3» zu einem dritten Funktionsrelais «R3», dessen Funktionsweise und
Programmierung denen der Relais R1 und R2 entspricht.
Anschlussklemme Relais «R1»
Anschlussklemmen
Stromversorgung
Anschlussklemme
Relais «Ein / R3»
Anschlussklemme Relais «R2»
Mikroschalter «JP4»
Der ORRD Empfänger auf DIN Schienen
besitzt ein Relais «Ein/R3», dessen
Funktion mit dem Microswitch «
JP4
»
programmiert werden kann.
Dieses Relais kann die Funktion des
«Ein»-Relais einnehmen (aktivierbar
durch die «Ein/Aus»-Taste einiger Sender
oder das Steuerrelais Nr. 3 «R3» ).

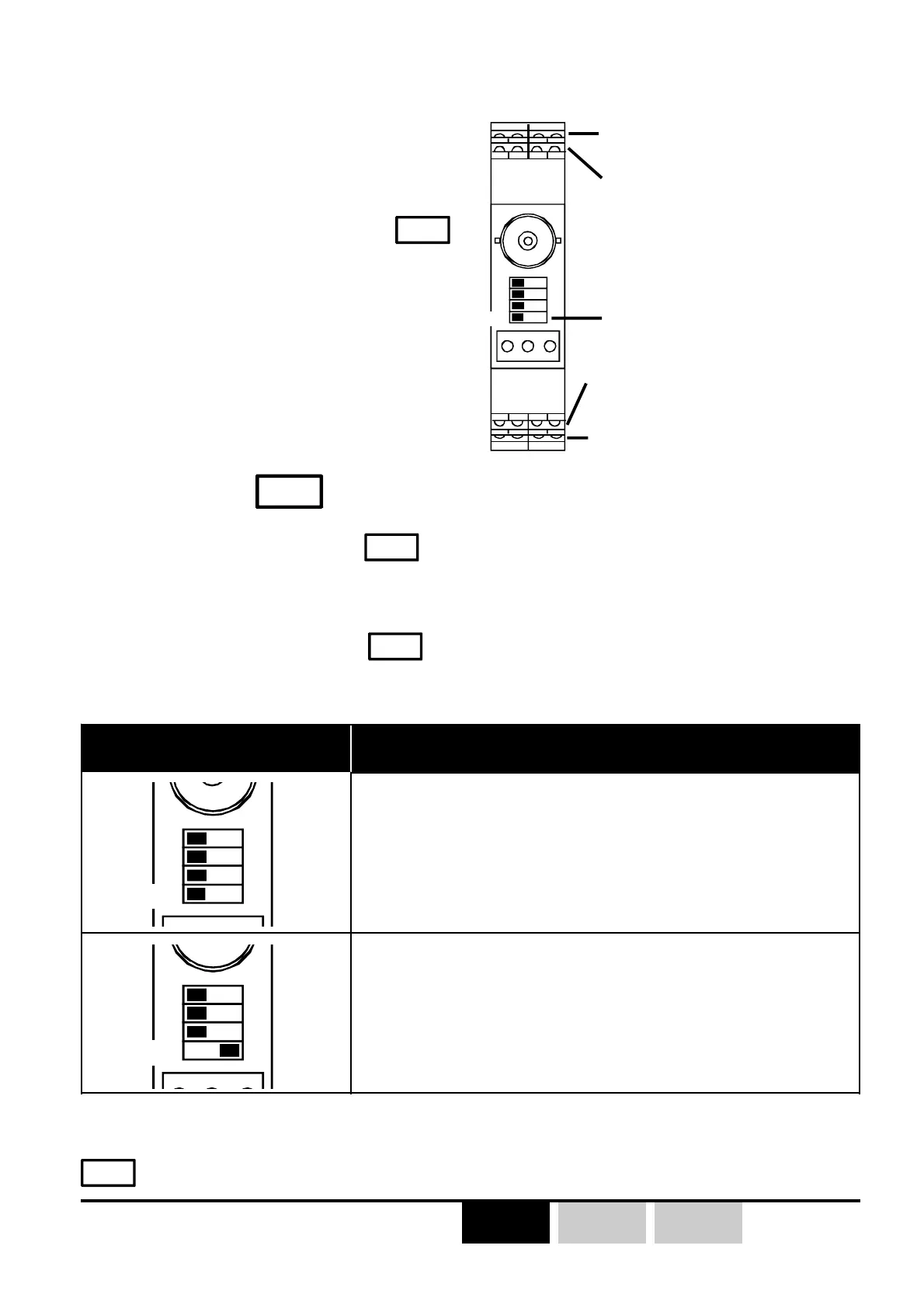

V1 V3 V2
JP1
ONOFF
JP2
JP3
JP4
2.3.5- Besonderheit des
ORRD ORRD
ORRD ORRD
ORRD Empfängers auf DIN
Schienen
Position des
Microswitch JP4
Funktion des Relais
"Ein/R3"
Relais "Ein"
Funktionsrelais "R3"
V1
V3
V2
JP1
ONOFF
JP2
JP3
JP4
V1 V3 V2
JP1
ONOFF
JP2
JP3
JP4
Hinweis :
Die Programmierungen des Relais R3 werden beim Schalten des Microswitches
JP4
in die Position «OFF» gesichert.
