3.3.1- Association «rapide» boutons émetteur(s) /
relais récepteur(s)
Cette procédure est une auto-configuration des relais du récepteur.
L’association des boutons de l’émetteur (et son code d’identité) avec les relais
du récepteur se fait de manière automatique comme suit :
Bouton n°1 de l’émetteur affecté au relais n°1 du récepteur,
Bouton n°2 de l’émetteur affecté au relais n°2 du récepteur,
Bouton n°3 de l’émetteur affecté au relais n°3 du récepteur,
...etc
1- Mettre hors tension les récepteurs type «industriel» (ORRA et ORRS), le
récepteur sur rail DIN (ORRD) peut rester alimenté durant toute la procédure.
2- Pour les récepteurs industriels ORRS et ORRA, placer les cavaliers
JP1
et
JP3
en court circuit (
JP2
non court circuité ), pour le récepteur ORRD, placer
les microswitchs
JP1
et
JP3
sur la position «ON».

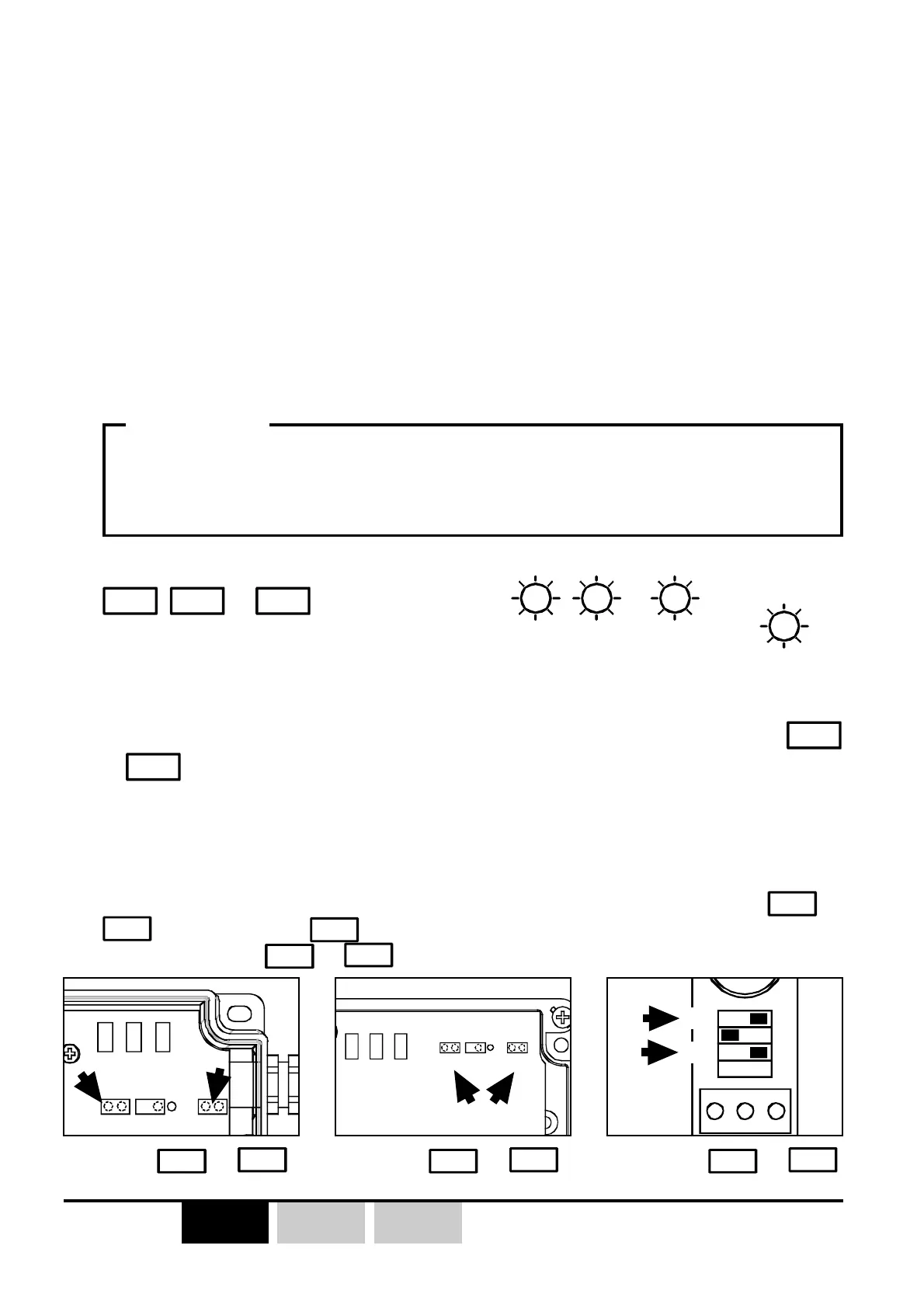

Cavaliers
JP1
et
JP3
sur récepteur ORRS
Cavaliers
JP1
et
sur récepteur ORRA
Microswitchs
JP1
et
JP3
sur récepteur ORRD
Cette procédure de programmation efface toutes associations
boutons/relais, interverrouillages et modes opératoires des relais
précédemment programmés.
Le récepteur possède 3 cavaliers / microswitchs de programmation appelés
JP1
,
JP2
et
JP3
ainsi que trois LEDs
,
V2
et
qui permettent
de dialoguer avec l’utilisateur lors des procédures de programmation (
V1
est
le témoin d’alimentation du récepteur et reste allumé en continu quand le
récepteur est alimenté).
La procédure d’association «rapide» utilise les cavaliers (ou microswitchs)
JP1
et
JP3
du récepteur.
))
))
)
IMPORTANT
