3.4- Programmierung der Arbeitsweise der
Funktionsrelais
Die Funktionsrelais funktionieren auf drei mögliche Arten: :
- Modus 1 : «Durchgehender Arbeitskontakt»
Das Empfängerrelais bleibt solange geschlossen, wie die entsprechende
Steuertaste des Senders gedrückt wird.
- Modus 2 : «Durchgehender Ruhekontakt»
Das Empfängerrelais bleibt solange offen, wie die entsprechende Steuertaste
des Senders gedrückt wird.
- Modus 3 : «Tippkontakt» (On/Off)
Das Empfängerrelais wird durch den ersten Druck auf die entsprechende
Steuertaste des Senders geschlossen, und bleibt bis zum zweiten Druck auf die
Taste geschlossen (bei Unterbrechung der Energieversorgung des Empfängers
wird der Empfängerstatus nicht gespeichert).
z Die Sender/Empfängerzuordnung muss bereits erfolgt sein.
z Bei dem Verfahren zum Ändern der Funktionsweise ist ein Sender
und ein Empfänger notwendig.
Bei diesem Programmierverfahren wird der Jumper/Microswitch
JP2
des
Empfängers benutzt. Die Anzeige der Funktionsweise erfolgt über die Kontrollleuchten
V2
und
V3
:
VORBEDINGUNG :
Hinweis :
Die Relaiskontakte sind offen, wenn der Empfänger ausgeschaltet ist. Sobald
der Empfänger mit Strom versorgt wird, funktionieren die Relais gemäß der vorher
programmierten Funktionsweise.
1- Die industriellen Empfänger (Bauart ORRA und ORRS) ausschalte, der DIN-
Schienen-Empfänger (ORRD) kann während des gesamten Verfahrens
eingeschaltet bleiben.

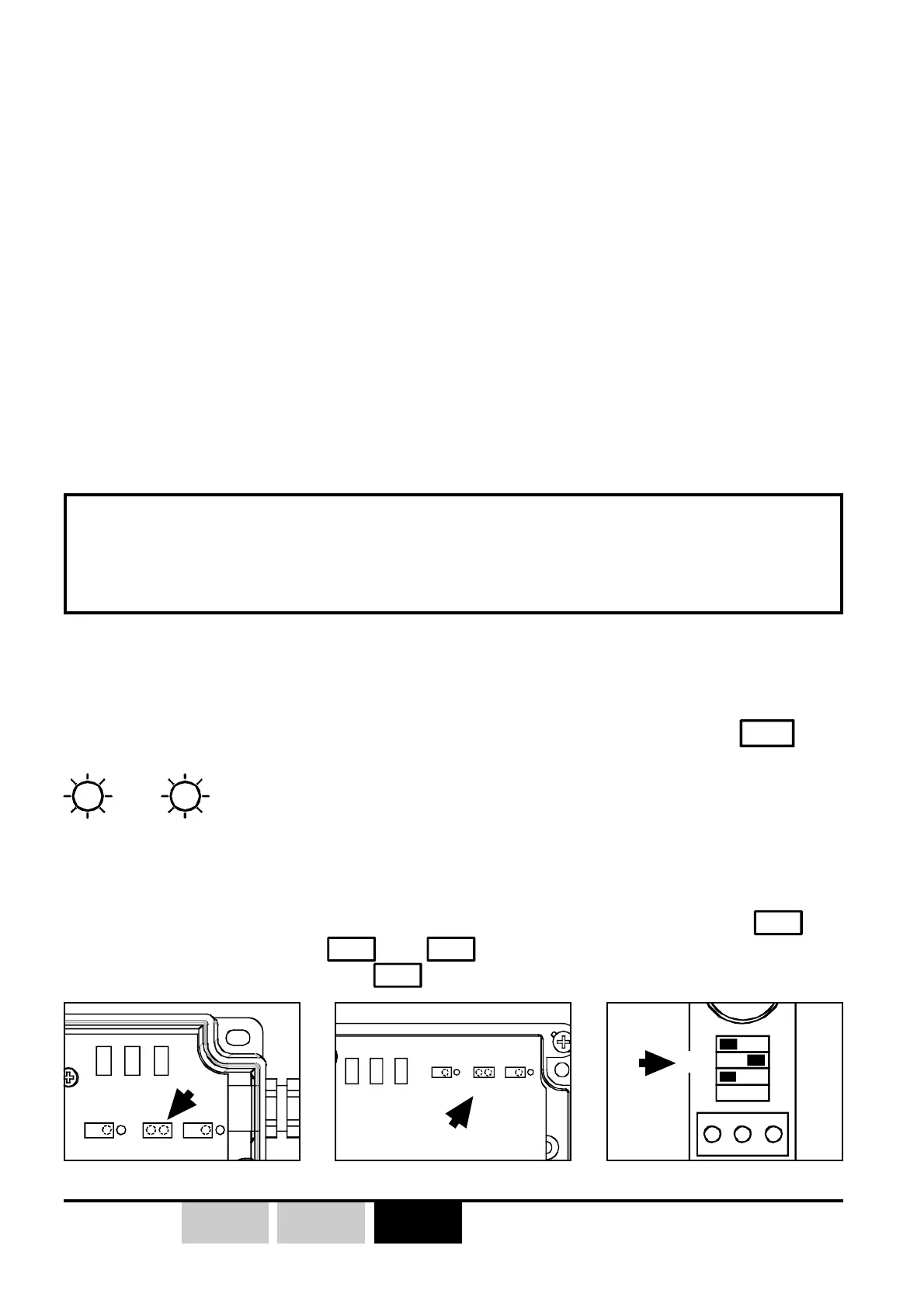

2- Bei den industriellen Empfängern ORRS und ORRA den Jumper
JP2
auf
Kurzschluss schalten (
JP1
und
JP3
nicht kurzgeschlossen ), Beim ORRD
Empfänger den Microswitch
JP2
auf die Position «ON» stellen.
Empfänger ORRS Empfänger ORRA Empfänger ORRD
