324501D revision07 - 33 -
Attention: Le raccordement électrique de l'alimentation devra être fait de
manière à ce que lorsque l’interrupteur général est désactivé, le
récepteur de la télécommande OR soit également désactivé.
4.7.2- Câblage de l'alimentation du récepteur ORR
4.7.1- Câblage du récepteur ORR

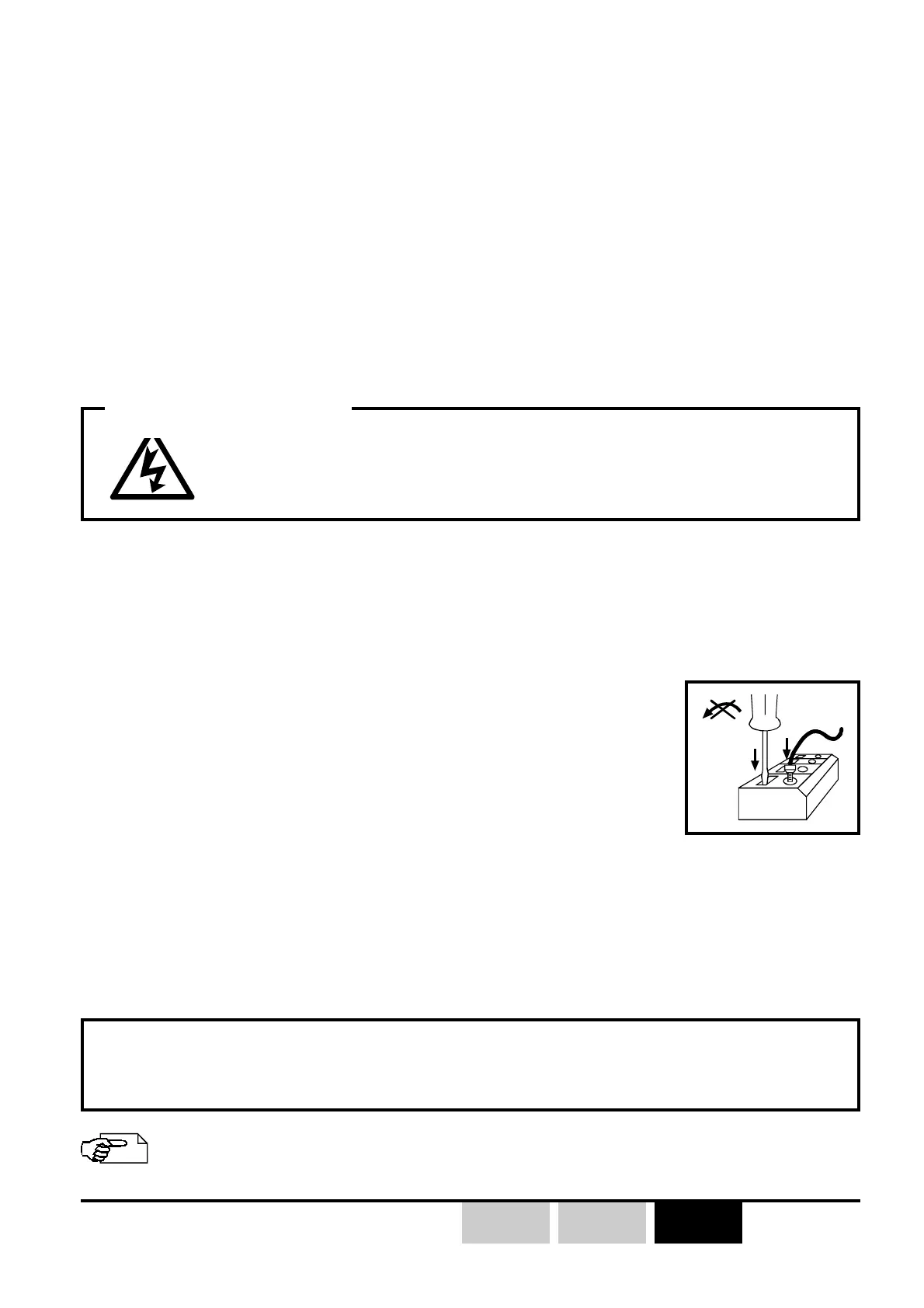

Ne pas effectuer de mouvement de levier sur le tournevis afin d'éviter d'endommager
le bornier et le circuit imprimé de la carte mère du récepteur ORR.
Pour ouvrir les borniers de raccordements des récepteurs :
- Insérer un tournevis verticalement (lame plate de 1,5 à 3 mm de
largeur) dans la fente située au regard du fil,
- Insérer le fil,
- Retirer le tournevis.
En cas d'utilisation de fils multibrins souples, il est préférable d'utiliser des embouts
sertis afin d'éviter les faux contacts et courts circuits.
))
))
)
voir l'annexe B pour le raccordement de l’alimentation suivant les
versions des récepteurs.
4.7- Recommandations sur le câblage
Généralités :
Ne pas positionner côte à côte des câblages de classes différentes.
Respecter un espacement minimum (20 cm) entre les différentes classes :
- Classe 1 : Radio, câble d'antenne (cas d'une rallonge d'antenne)
- Classe 2 : Secteur pour alimentation en énergie des différents boîtiers
- Classe 3 : Commande de puissance des moteurs, variateurs etc....
Idéalement chaque classe de câble est logée dans un chemin de câble qui lui est
propre. Au cas ou un seul chemin de câble serait disponible, on écartera au maximum
les câbles de classes différentes.
Pour éviter tous risques d’électrocution, ne pas ouvrir le
boîtier du récepteur lorsque celui ci est sous tension.
MISE EN GARDE
