MULTICAL® 403
56
Kamstrup A/S · Technical description · FILE100000166_B_EN-55121689_M1_07.2023
Graph qp Nom. diameter Δp@qp kv q@0,25 bar
[m³/h] [mm] [bar] [m³/h]
A 0,6 DN15/DN20 0,03 3,46 1,7
B 1,5 DN15/DN20 0,09 4,89 2,4
C 2,5 DN20 0,09 8,15 4,1
D 3,5 DN25 0,07 13,42 6,8
E 6 DN25 0,06 24,5 12,3
F 10 DN40 0,06 40,83 20,4
F 15 DN50 0,14 40,09 20,1

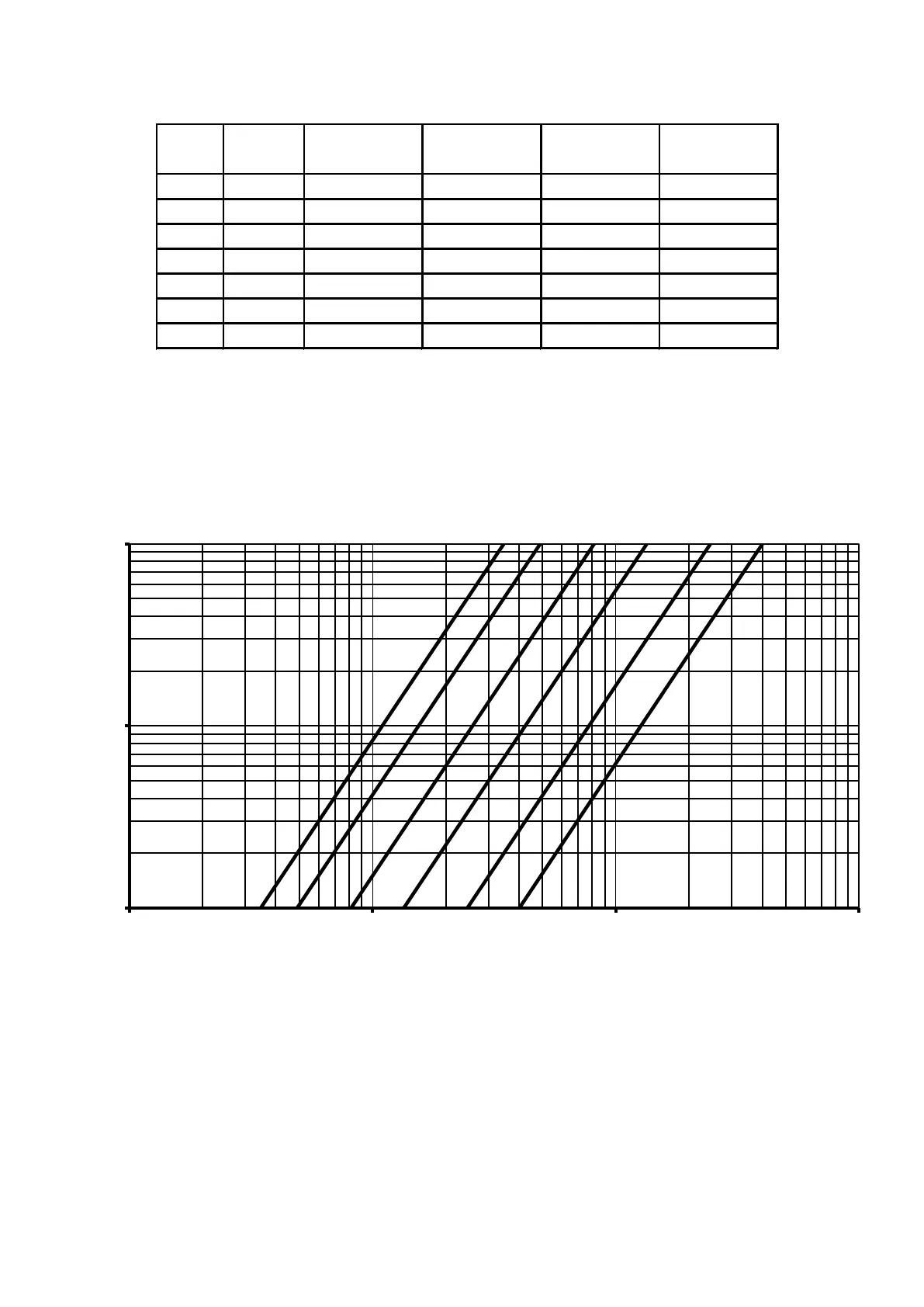

Table 3: Pressure loss table
Diagram 3: Pressure loss graphs
0,01
0,1
1
0,1 1 10 100
Δp [bar]
Flow [m³/h]
Δp MULTICAL
®
403
A
B
C
D
E
F
