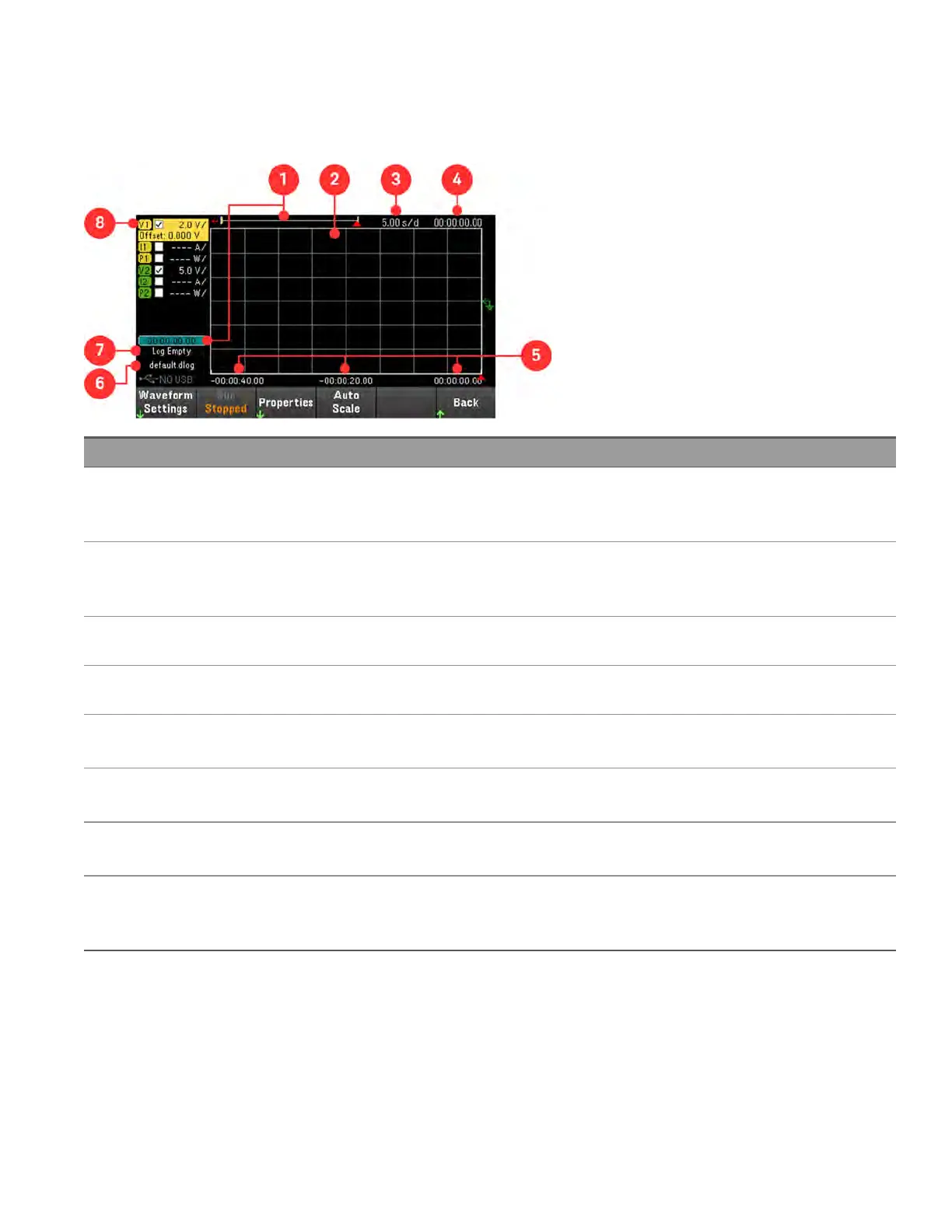

Vue enregistreur de données
Appuyez sur Data Logger sur le menu de fonction du panneau avant.
Élément Description
1 Barre de données et temps écoulé
Affiche la progression de l’enregistreur de données. La barre jaune indique les données visibles. Les nombres situés à gauche
indiquent le temps écoulé et la durée totale.
2 Traces de sortie
Traces de tension, d’intensité ou de puissance. Les Traces de tension V1 et V2 sont affichées pour E36233A/E36234A. Appuyez sur
Auto Scale pour mettre les traces à l’échelle automatiquement.
3 Temps/div
Indique le réglage de la base de temps horizontale.
4 Temps de décalage
Indique le temps de décalage ou d’éloignement du bord droit de la grille par rapport à la fin de l’enregistrement de données.
5 Le temps sur la grille
Affiche le temps sur le bord de la grille.
6 Nom de fichier
Indique le fichier dans lequel les données sont en train d’être enregistrées.
7 État
Indique si Data Logger est en train d’enregistrer, s’il a terminé ou s’il est vide.
8 Commandes des traces
Indique la trace de tension ou d’intensité affichée. Les pointillés (----) indiquent que la trace indiquée est désactivée.
Sélectionnez la trace et appuyez sur [Enter] pour l’activer ou la désactiver.
Guide d'utilisation de la série Keysight E36200 23
