Keysight E36200 Series - Propriétés de Lenregistreur de Données Et Paramètres de la Forme Donde

Menu Description
Volts/Div +/–
Amps/Div +/–
Watts/Div +/–
Dilate ou comprime la forme d'onde verticalement par rapport à la référence de masse. Indiqué en volts/division,
ampères/division et watts/division sur l’axe vertical.
Time/Div +/– Dilate ou comprime la forme d'onde horizontalement autour de la référence de décalage horizontale. Indiqué en
temps/division sur l’axe horizontal. S’applique à TOUTES les traces.
Vertical
Offset +/–
Déplace la référence de masse vers le haut ou vers le bas par rapport à la ligne horizontale au centre de la grille.
Horizontal Offset +/– Déplace la forme d'onde vers la droite ou vers la gauche de la référence de décalage horizontale.

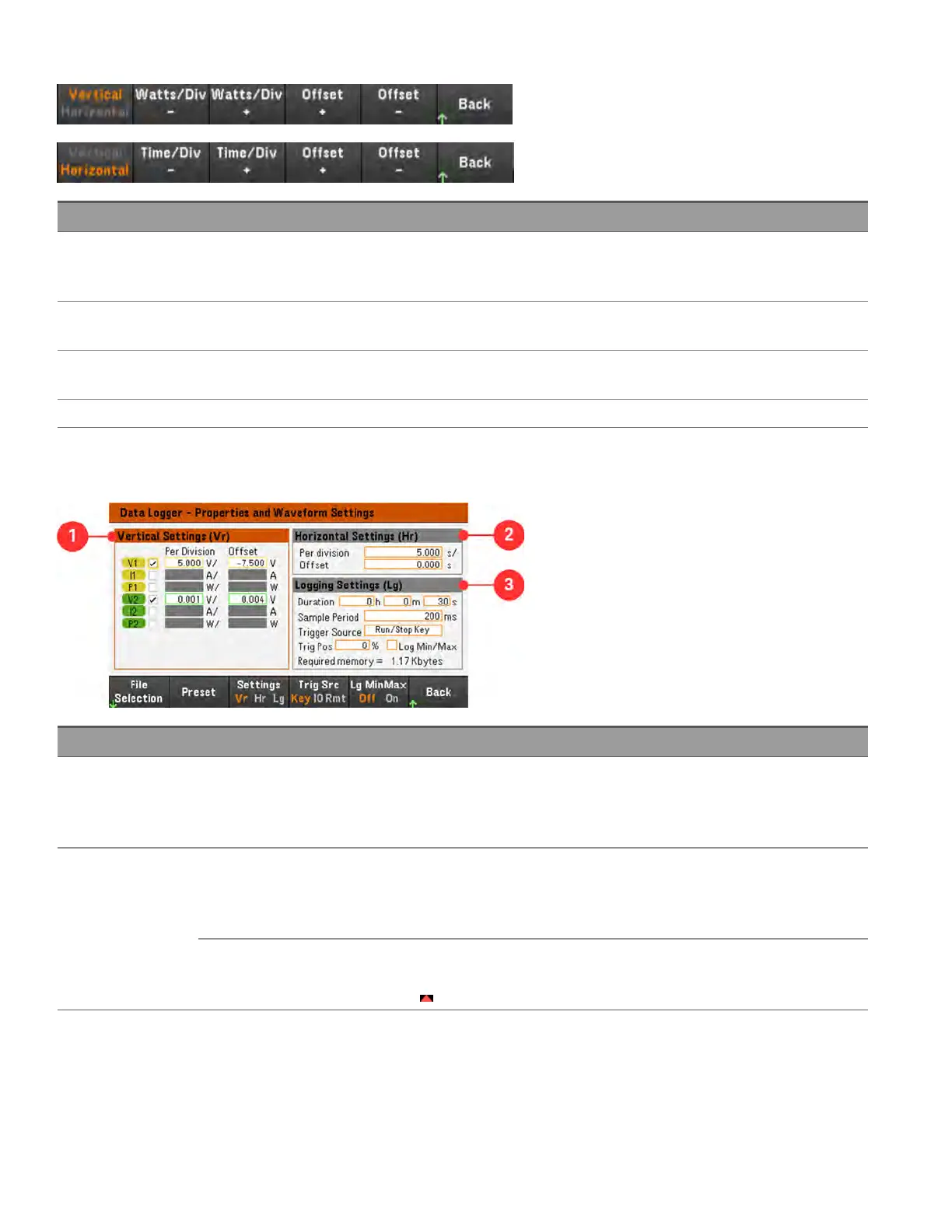

Propriétés de l’enregistreur de données et paramètres de la forme d'onde
Options Paramètres proposés Description
1 Vertical Settings
(Vr)
Case à cocher Trace Permet de sélectionner la trace à afficher pour la sortie. Si aucune case à cocher n'est
activée, l'enregistrement des données n’aura pas lieu pour la sortie.
Configure la tension/division, l’intensité/division, l’alimentation/division et les décalages
pour chaque sortie.
2 Horizontal Set-
tings (Hr)
Time/Division Zoom avant ou arrière sur les données afin que vous puissiez afficher les détails des
signaux. Les nombres situés en haut de l’écran indiquent l’emplacement des données
affichées par rapport à la totalité de l’enregistrement de données. Indiqué en
temps/division sur l’axe horizontal. S’applique à TOUTES les traces.
Offset Configure l’emplacement de la forme d'onde (vers la droite ou vers la gauche) par rapport à
la référence de décalage horizontale. Le point de déclenchement est repéré par une flèche
en trait plein.
102
Guide d'utilisation de la série Keysight E36200
