Connexion des sorties
Toutes les charges doivent être connectées à la borne à vis du panneau avant ou à la sortie du panneau arrière.
Bornes polaires
RISQUE D'ÉLECTROCUTION
Mettez l’alimentation secteur CA hors tension avant de brancher les câbles sur la face avant. Tous les fils et
attaches doivent être correctement connectés et les bornes serrées à fond. Pour le modèle E36234A, assurez-
vous que la bonne isolation filaire est utilisée (>120V) en activant une tension de sortie supérieure à 60VDC
pour éviter les chocs électriques.

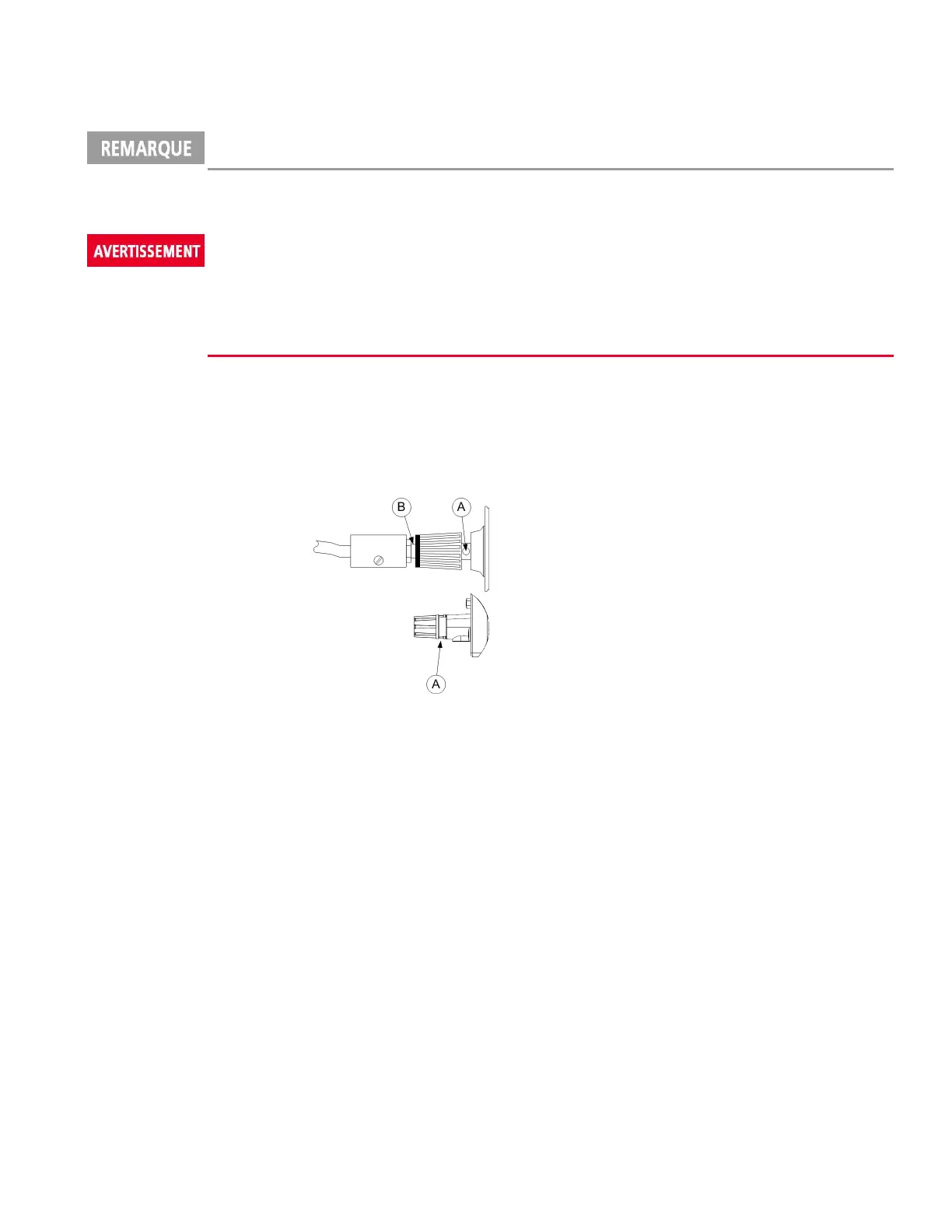

Les bornes de connexion prennent en charge des fils de section maximale AWG14 (AWG12 for E36233A) dans
l’emplacement (A). Fixer les fils de manière sûre en serrant les bornes à la main. Vous pouvez également insérer une
fiche banane standard à l’avant du connecteur, dans l’emplacement (B) de la borne. La borne de masse de châssis
est située sur le panneau avant par commodité.
Intensité nominale maximale:
E36231A/E36232A/E36234A
(A) = 20 A
(B) = 15 A
E36233A
(A) = 40A
Guide d'utilisation de la série Keysight E36200 31
