Étape 2 - Configurer les traces de l'enregistreur de données

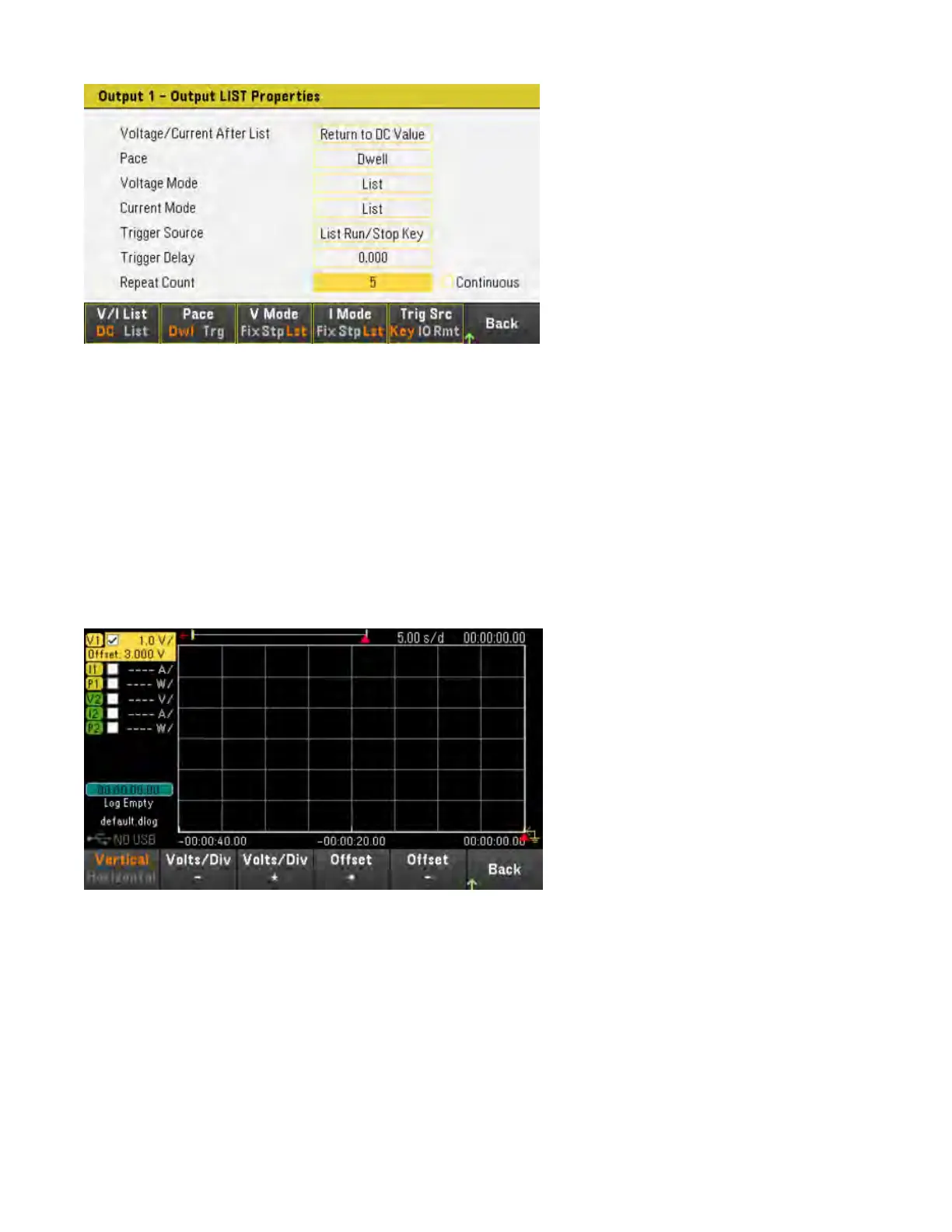

– Cochez V1. Sur l'écran de l'enregistreur de données, utilisez les touches de navigation pour sélectionner V1 et
appuyez sur [Enter].
– Décochez V2 ainsi que les traces d’intensité et d’alimentation.
– Appuyez sur Waveform Settings > Vertical. Utilisez Volts/Div – ou Volts/Div + pour régler V1 sur 1V/Div. Utilisez
Offset + ou Offset – pour déplacer la trace V1 vers le bas de la grille.
Les traces sont représentées dans la couleur de la sortie correspondante. Le symbole de masse à droite de l'écran
indique la référence de masse de la trace.
Étape 3 - Configurer les propriétés de l'enregistreur de données
Appuyez sur Logging pour afficher le champ Logging properties (propriétés d'enregistrement).
– Laissez la durée et la période d'échantillonnage par défaut à 30 s et 200 ms respectivement.
– Réglez la source de déclenchement sur la touche Run/Stop en appuyant sur Trig Src Key.
Guide d'utilisation de la série Keysight E36200 97
