Commandes de couplage des sorties
Cette fonction permet de connecter ensemble plusieurs alimentations de la série E36200 de Keysight et de
synchroniser la séquence d'activation ou de désactivation des sorties sur les appareils. Chaque alimentation
synchronisée doit posséder au moins une sortie couplée.
1.
Configurez les sorties de chaque alimentation comme décrit dans la section Configuration d’une séquence Acti-
vation/Désactivation de sortie. Réglez le mode de couplage de sortie sur ON.
2.
Réglez le décalage de délai de chaque appareil afin qu'il corresponde à la valeur de décalage de délai la plus
grande du groupe d’alimentations.
3.
Connectez les broches du connecteur numérique des alimentations synchronisées (voir la présente section) et
configurez-les.
Toutes les alimentations de la série E36200 synchronisées doivent avoir la même version du micrologiciel.
Seules les broches1à3 peuvent être configurées comme des broches de synchronisation. Vous ne pouvez pas
configurer plus d'une broche On Couple et une broche Off Couple par alimentation. La polarité des broches
n'est pas programmable; elle est réglée sur Negative.

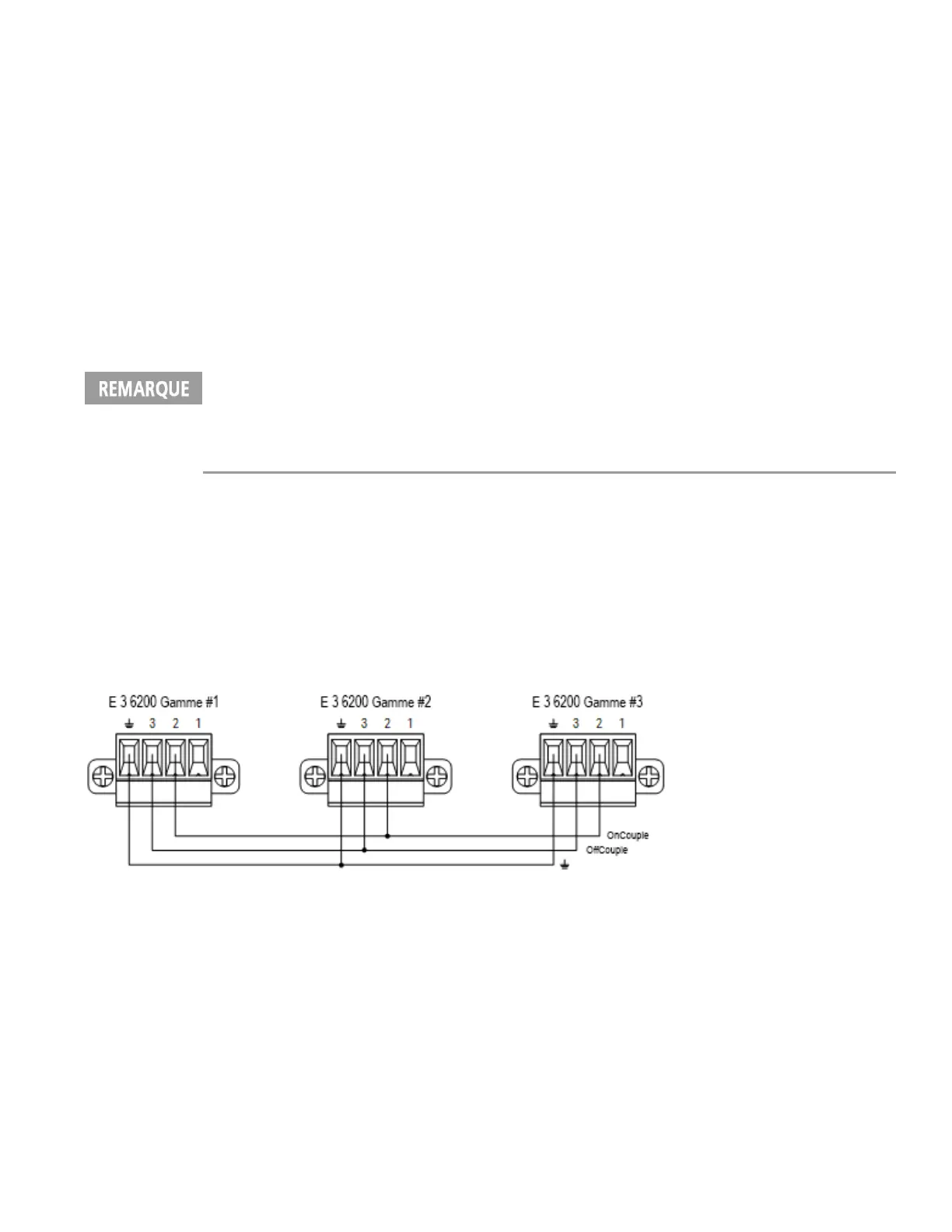

Les broches du connecteur numérique des alimentations synchronisées qui contiennent les sorties couplées doivent
être connectées ensemble (voir la figure ci-dessous). Dans cet exemple, la broche2 est configurée comme la
commande d'activation de la sortie. La broche3 est configurée comme la commande de désactivation de la sortie.
Vous devez également relier ensemble les broches de masse ou commun.
Seules deux des broches du connecteur numérique de chaque alimentation synchronisée peuvent être configurées
comme «On Couple» et «Off Couple» sur chaque alimentation synchronisée. Les broches désignées fonctionnent à
la fois comme entrée et comme sortie, avec une transition négative sur une broche afin de fournir le signal de
synchronisation aux autres broches.
Sur le panneau avant:
1. Appuyez sur Utilities> I/O Config > Digital IO pour accéder à la fenêtre d’E/S numérique.
2. Appuyez sur Pin 2. Appuyez sur Function, puis sélectionnez Couple On.
3. Appuyez sur Pin 3. Appuyez sur Function, puis sélectionnez Couple Off.
4. Répétez ces étapes pour les alimentations n°2 et n°3.
Guide d'utilisation de la série Keysight E36200 89
