Utilisation du port de commande numérique
E/S numérique bidirectionnelle
Entrée numérique
Sortie de défaillance
Entrée d'inhibition
Protection du système de défaillance/inhibition
Entrée de déclenchement
Sortie de déclenchement
Commandes de couplage des sorties
Un port de commande numérique composé de trois broches d'E/S permet d'accéder à plusieurs fonctions de
commande. Chaque broche peut être configurée par l'utilisateur. Les fonctions de commande suivantes sont
disponibles pour les broches d'E/S.
E/S numérique bidirectionnelle
Chacune des trois broches peut être configurée comme une entrée et sortie numériques bidirectionnelles
universelles. La polarité des broches peut également être configurée. La broche 4 est le commun du signal pour les
broches d'E/S numériques. Les données sont programmées conformément aux affectations de bits suivantes:
Broches 3 2 1
Poids du bit 2 (msb) 1 0 (lsb)

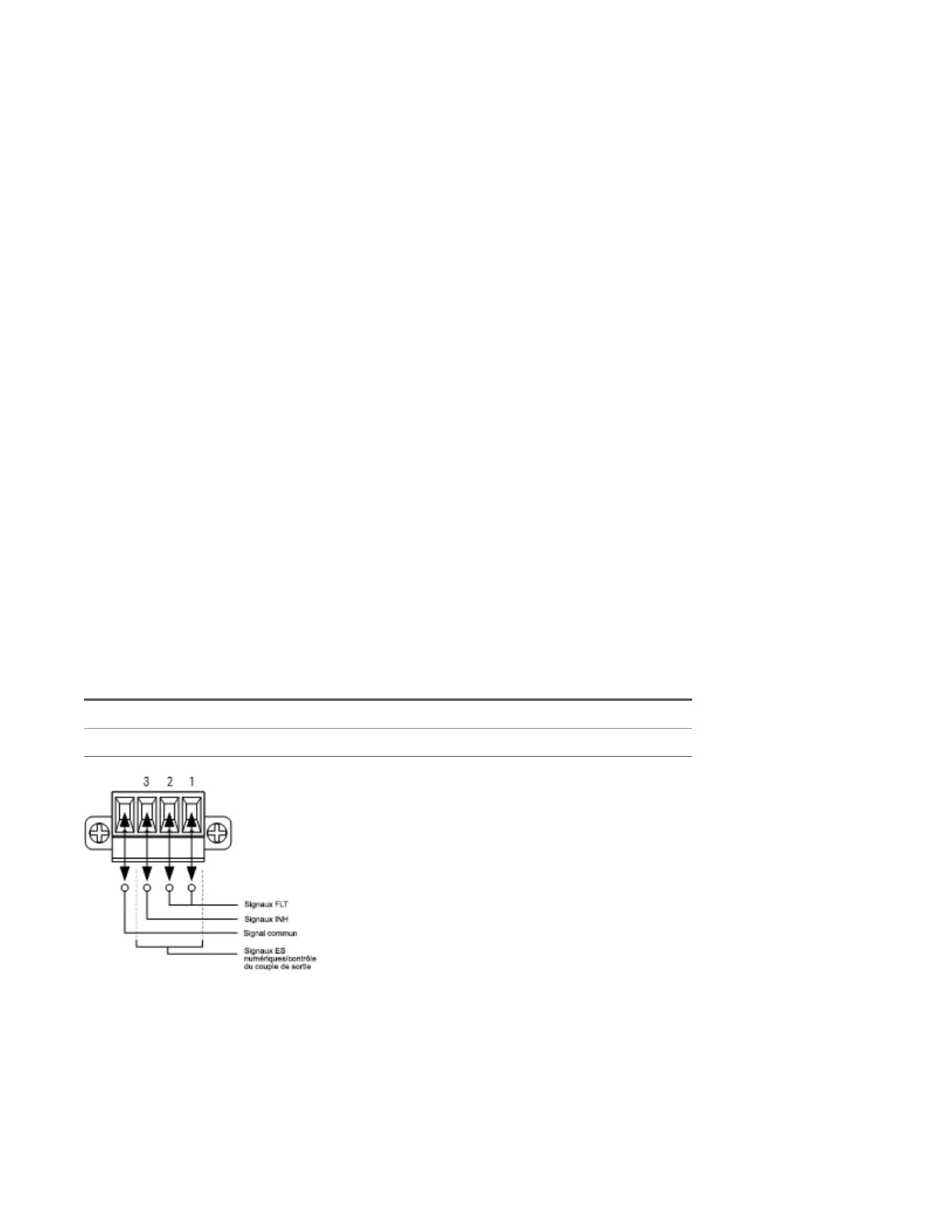

Les broches d'E/S numériques permettent de contrôler les circuits de relais ainsi que les circuits d'interface
numériques. La figure ci-dessus illustre les circuits de relais types ainsi que les connexions de circuit d'interface
numérique à l'aide des fonctions d'E/S numériques.
Sur le panneau avant:
1. Appuyez sur Utilities> I/O Config > Digital IO pour accéder à la fenêtre d’E/S numérique.
Guide d'utilisation de la série Keysight E36200 81
