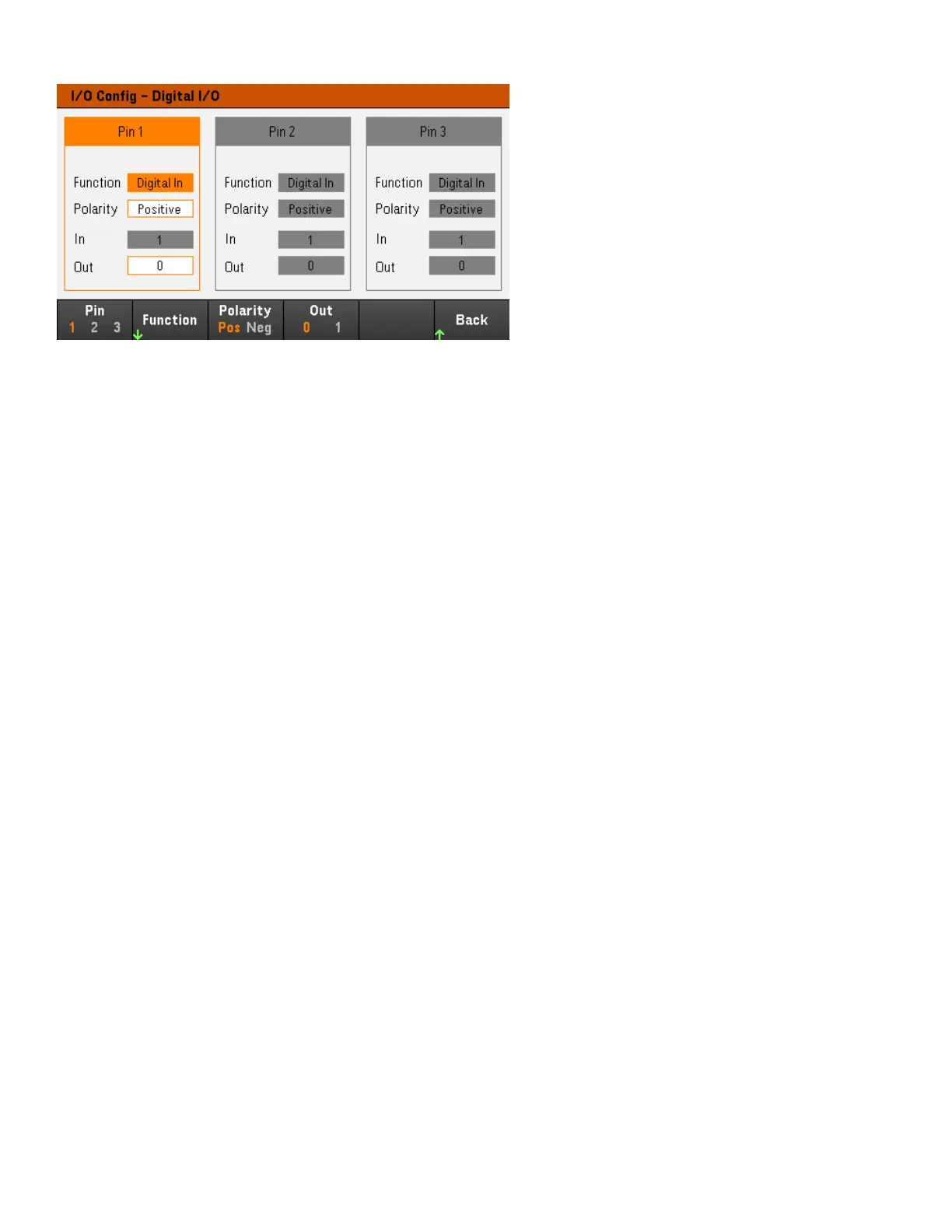

2. Sélectionnez la broche que vous souhaitez configurer. Par exemple, appuyez sur Pin 1 pour configurer la broche
1.
3. Appuyez sur Function, puis sélectionnez Digital I/O Sélectionnez et programmez les autres broches de la même
manière. Appuyez sur Back pour retourner à la page précédente.
4. Configurez la polarité pour chaque broche. Appuyez sur Polarity Pos pour sélectionner Positive et Polarity Neg
pour sélectionner Negative. Sélectionnez et programmez les autres broches de la même manière.
5. Les champs In et Out ne s'appliquent qu'aux fonctions DigitalI/O et DigitalIn. Appuyez sur Out pour basculer et
saisir le bit binaire (0 ou 1) dans le champ Out de la fenêtre d'E/S numérique. Pour la fonction d'E/S numérique, un
bit binaire 1 avec polarité positive indique une tension élevée sur la broche, tandis qu'un bit binaire 0 avec polarité
positive indique une tension faible sur la broche. Le champ In reflète la condition du signal externe appliqué sur les
broches.
À partir de l'interface distante:
Pour configurer la fonction d’E/S numérique des broches 1 à 3:
DIG:PIN 1:FUNC DIO
DIG:PIN 2:FUNC DIO
DIG:PIN 3:FUNC DIO
Pour configurer la polarité de la broche sur positive pour les broches 1 à 3:
DIG:PIN 1:POL POS
DIG:PIN 2:POL POS
DIG:PIN 3:POL POS
Pour envoyer une valeur binaire pondérée pour configurer les broches 1 à 3 avec «111»:
DIG:OUTP:DATA 7
82
Guide d'utilisation de la série Keysight E36200
