Utilisation de la fonction d'enregistreur de données
Le Data Logger (Enregistreur de données) vous permet de visualiser et de consigner les données de tension et
d’intensité de sortie pendant 21845 heures maximum (pour une sortie unique, selon la taille de la mémoire) et
jusqu'à 5 Mo de données.
Vous pouvez configurer l'enregistreur de données pour afficher les signaux de tension ou d’intensité de toutes les
sorties. Une fois l'enregistrement des données terminé, les données sont automatiquement stockées dans un fichier
nommé default.dlog.
Enregistrement de données
Dans l'exemple de journal de données suivant, une forme d'onde arbitraire définie par l'utilisateur est capturée sur
l'enregistreur de données. L'enregistreur de données enregistre la tension de sortie réelle de la forme d'onde
arbitraire.
Étape 1 - Programmer la séquence des voies de sortie
Configurez la séquence de sortie comme décrit dans Utilisation de l’ARB des sorties.

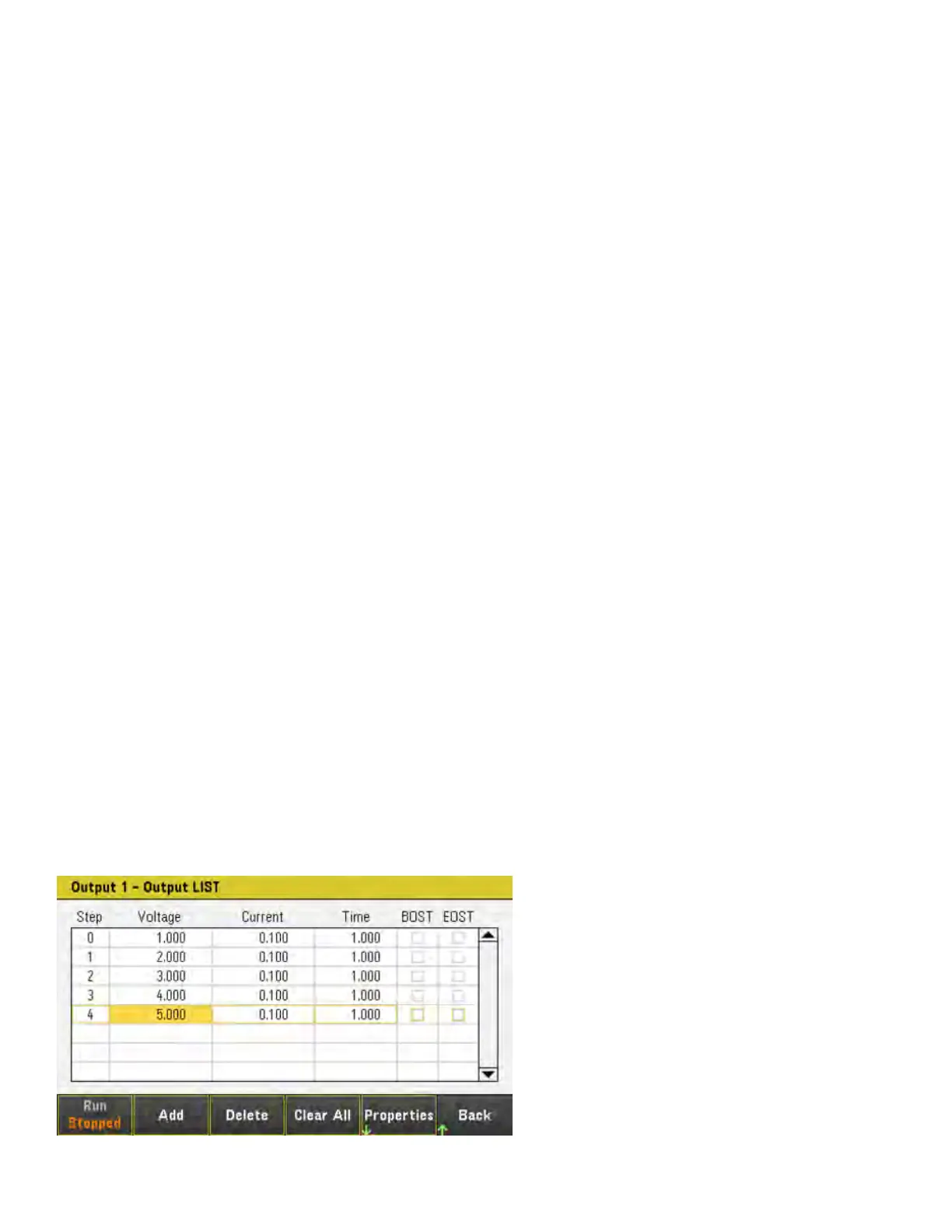

Programmez les valeurs de tension de sortie et de temps comme suit:
Étape0: 1 V; 0,1 A; 1 s
Étape1: 2 V; 0,1 A; 1 s
Étape2: 3 V; 0,1 A; 1 s
Étape3: 4 V; 0,1 A; 1 s
Étape4: 5 V; 0,1 A; 1 s
Nombre de répétitions: 5
Rythme: Délai
Mode de tension: Liste
Mode d’intensité: Liste
Source de déclenchement: Touche List Run/Stop Key
