Spécifier la vitesse de balayage de tension
Vous pouvez régler la vitesse de balayage de tension ascendante ou descendante en volts par seconde La vitesse de
balayage concerne toutes les variations de tension programmées, notamment celles dues à l'activation ou la
désactivation de l'état de sortie.
La vitesse de balayage peut être réglée de 0.003 (pour les modèles E36232A et E36234A) ou 0.002 (modèles
E36231A E36233A) jusqu’à n’importe quelle valeur, cependant, si la valeur réglée est supérieure à la vitesse de
balayage maximum, le DUT balaiera à la vitesse de balayage maximum. Pour les valeurs très élevées, la vitesse de
balayage est limitée par les performances analogiques du circuit de sortie.
1.
Appuyez sur Source Settings.
2.

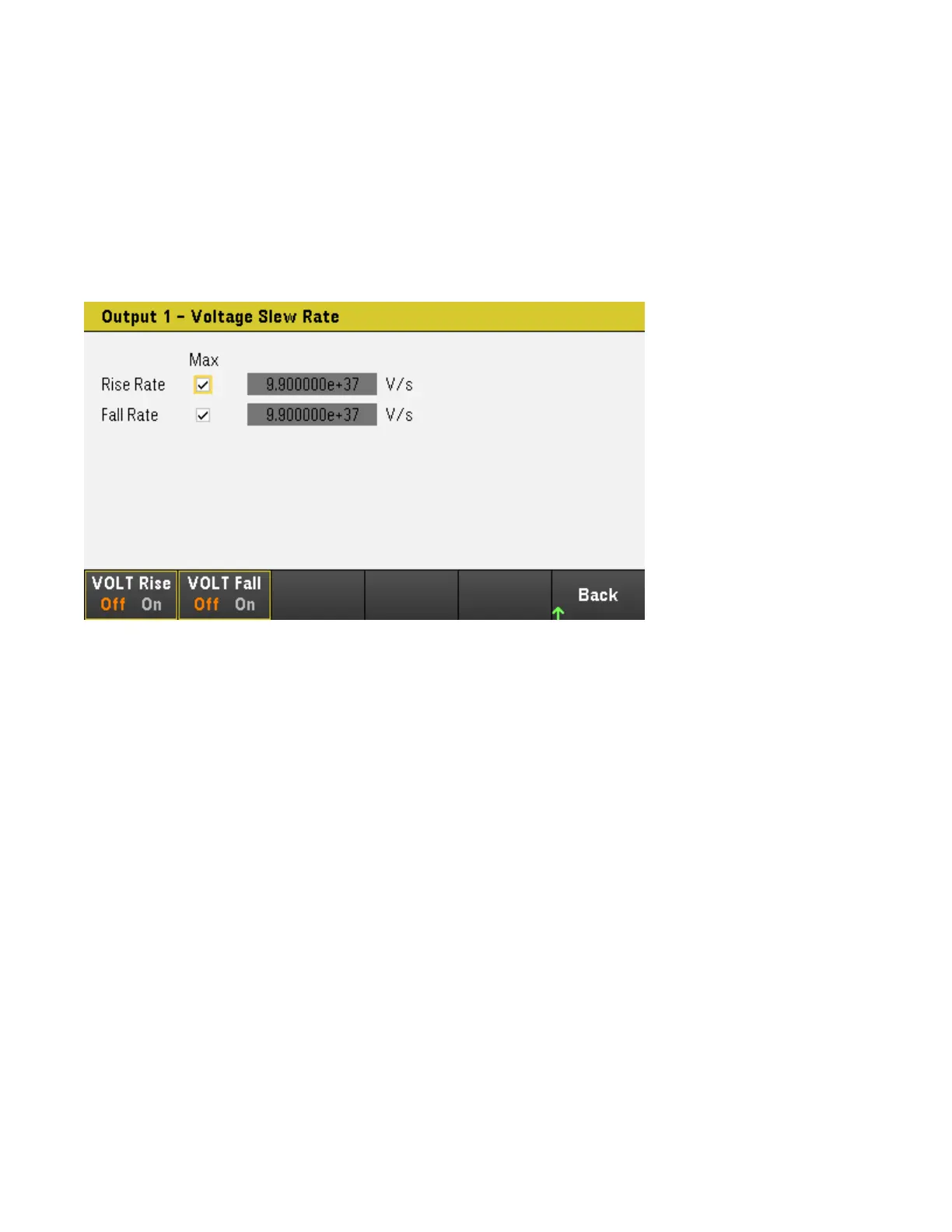

Appuyez sur Voltage Slew pour entrer les paramètres de balayage de tension.
3.
Configurez Rise Rate ou FallRate en fonction. Les touches de navigation permettent de sélectionner le
champ, les touches du clavier numérique de saisir la valeur. La valeur est définie lorsque vous appuyez sur Enter.
Vous pouvez également activer la case à cocher Max pour régler la vitesse de balayage sur la valeur maximale.
4.
Sélectionnez VOLTRise On ou VOLTRise Off pour activer ou désactiver la configuration de la vitesse de
balayage ascendante et sélectionnez VOLTFall On ou VOLTFall Off pour activer ou désactiver la configuration
de la vitesse de balayage descendante.
5.
Appuyez sur Back pour quitter et revenir à l’écran de la vue multimètre.
À partir de l'interface distante:
Pour régler la vitesse de balayage de tension ascendante à 5volts/seconde sur la voie 1:
VOLT:SLEW:RIS 5, (@1)
Pour régler la vitesse de balayage de tension descendante à la valeur maximum sur la voie 1:
VOLT:SLEW:FALL MAX, (@1)
