Connexions des sorties arrière
RISQUE D'ÉLECTROCUTION
Mettez l’alimentation secteur CA hors tension avant de brancher les câbles sur la face arrière. Tous les fils et
cavaliers doivent être correctement branchés, les vis des borniers étant serrées à fond.

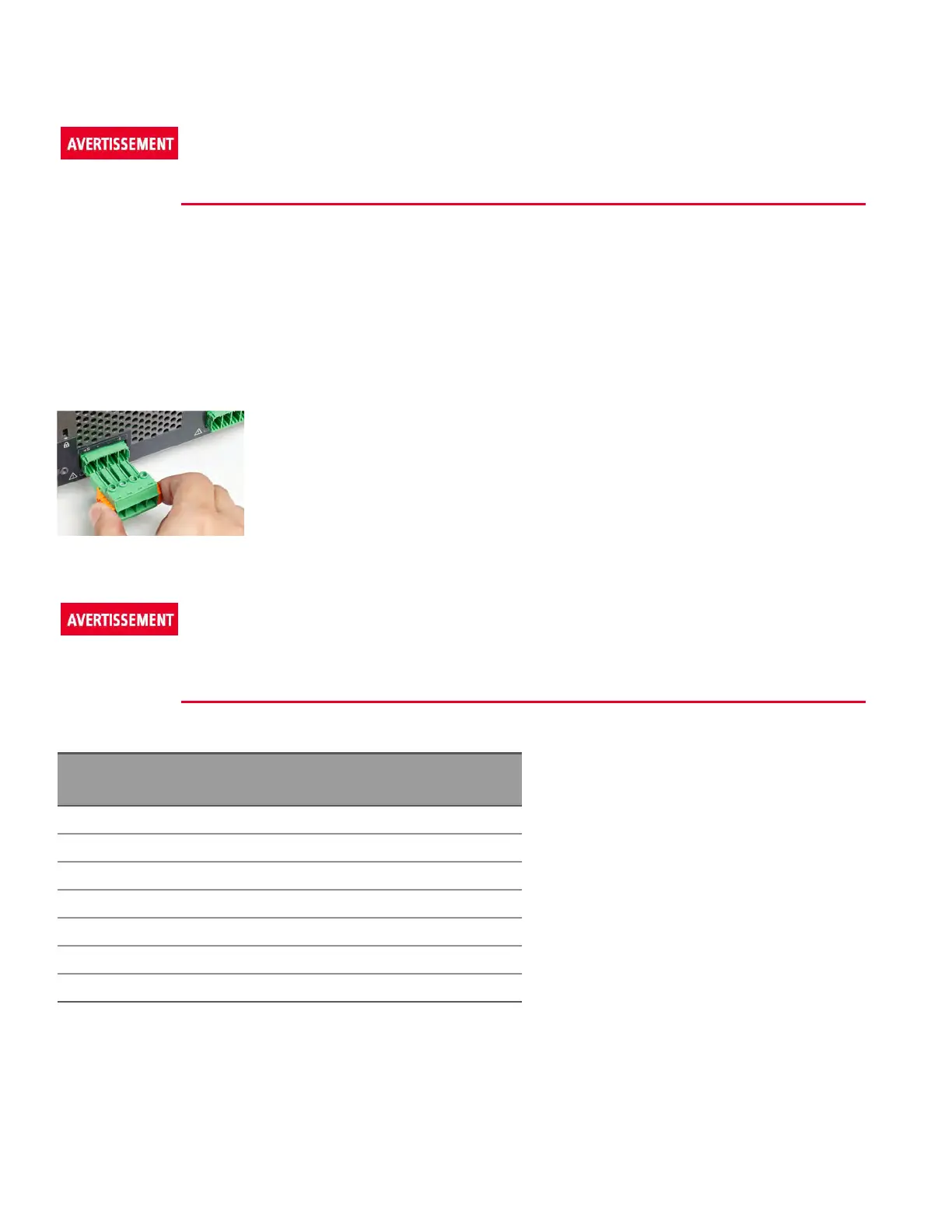

Retirez le bouchon du connecteur avant de brancher les fils. La prise du connecteur prend en charge les formats des
fils de AWG12 à AWG30. La prise du connecteur est de 20A pour E36231A, E36232A, et E36234A; et 41A pour le
E36233A. Il n'est pas recommandé d'utiliser des fils d'une section inférieure à AWG 20. Branchez les fils de charge
aux bornes + et -. Branchez les fils de mesure (Sense) aux bornes + et -.
Branchez tous les fils de manière sûre en serrant à fond les bornes àvis. Insérez la fiche du connecteur à l’arrière de
l’appareil. Une borne à vis de châssis est située près de l’orifice d'aération du ventilateur à des fins de mise à la terre.
Les références de toutes les fiches du kit de connecteur sont fournies dans les Éléments fournis en standard.
Taille de fil
RISQUE D'INCENDIE
Sélectionnez une taille de fil suffisamment grande pour transporter une intensité de court-circuit sans sur-
chauffe (voir le tableau suivant). Pour satisfaire aux règles de sécurité, les fils de charge doivent avoir une sec-
tion suffisante pour ne pas surchauffer lors du passage de l’intensité de court-circuit de l’appareil.
AWG Intensité maximale
suggérée (A)
1
mΩ/pi mΩ/m
12 41 1,59 5,2
14 32 2,53 8,3
16 22 4,02 13,2
18 16 6,39 20,9
20 11 10,2 33,3
22 7 16,1 52,9
24 3,5 25,7 84,2
Remarques:
1. Conducteur unique à l'air libre à 30°C avec isolation
32
Guide d'utilisation de la série Keysight E36200
