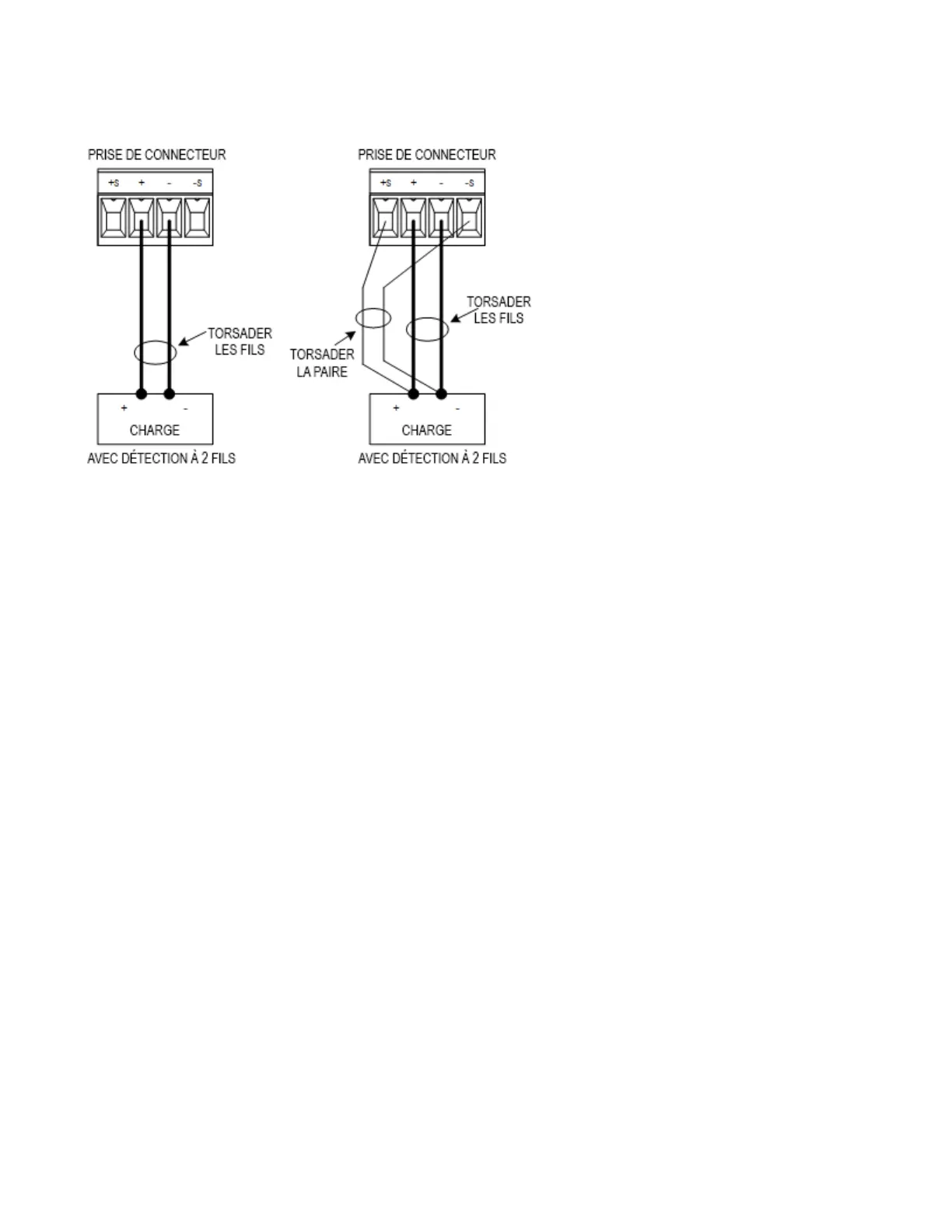

Les figures suivantes illustrent les connexions de la charge dans le cas d’une mesure à deux fils, et d’une mesure à 4
fils.
Connectez la charge aux bornes de sortie à l'aide de fils distincts. Raccourcissez autant que possible la paire de fils,
et torsadez ou rassemblez-la afin de réduire les effets d'inductance et du bruit. La longueur des fils de charge ne doit
pas dépasser 14,7mètres pour éviter les effets d'inductance.
Connectez les fils de mesure aussi près que possible de la charge. Ne rassemblez PAS la paire de fils de mesure avec
les fils de charge ; maintenez-les séparés. L’intensité qui circule dans les fils de mesure n’est que de quelques
milliampères et leur section peut être inférieure à celle des fils de charge. Notez toutefois que toute chute de tension
dans les fils de mesure peut conduire à une dégradation de la régulation de la tension de l'instrument. Essayez de
maintenir la résistance des fils de détection en dessous de 0,5Ω par fil environ (ceci nécessite 20AWG ou plus pour
une longueur de 50pieds).
Après avoir allumé l'appareil, activez la mesure de tension à distance à 4 fils Source Settings > Sense 4w. Reportez-
vous à la section Indication de la mesure à 2 fils ou 4 fils.
Fils de mesure ouverts
Les fils de mesure font partie du parcours de réaction de la sortie. Branchez-les de manière qu'ils ne soient pas
court-circuités par inadvertance. L'alimentation est dotée de résistances de protection qui réduisent l'effet des fils
de mesure ouverts pendant les mesures à 4 fils. Si les fils de mesure s'ouvrent lors du fonctionnement, l'alimentation
retourne en mode de mesure locale, la tension aux bornes de sortie étant approximativement 5%plus élevée que la
valeur programmée.
Considérations relatives à la protection contre les surtensions
Vous devez tenir compte des éventuelles chutes de tension dans les fils de charge lorsque vous réglez le point de
déclenchement de surtension. En effet, le circuitOVP effectue les mesures au niveau des bornes de sortie et non au
niveau des bornes de mesure. En cas de chute de tension dans les fils de charge, la tension mesurée par le
circuitOVP peut être supérieure à celle qui est régulée au niveau de la charge.
Guide d'utilisation de la série Keysight E36200 39
