EDS - ECO DOSAGE SOLUTION
SMONTAGGIO/MONTAGGIO DELLA POMPA DEL DETERSIVO E VALVOLA UNIDIREZIONALE
Smontaggio
Portare la macchina nella zona di smaltimento designata, quindi svuotare il serbatoio dell'acqua di recupero (58) con il tubo
(22).
Svuotare il serbatoio dell'acqua di lavaggio (59) con il rubinetto (36).
Portare la macchina su un terreno pianeggiante.
Portare la chiave di avviamento (12) su "0".
Con cautela sollevare completamente il gruppo serbatoi (60).
Scollegare il connettore delle batterie (63).

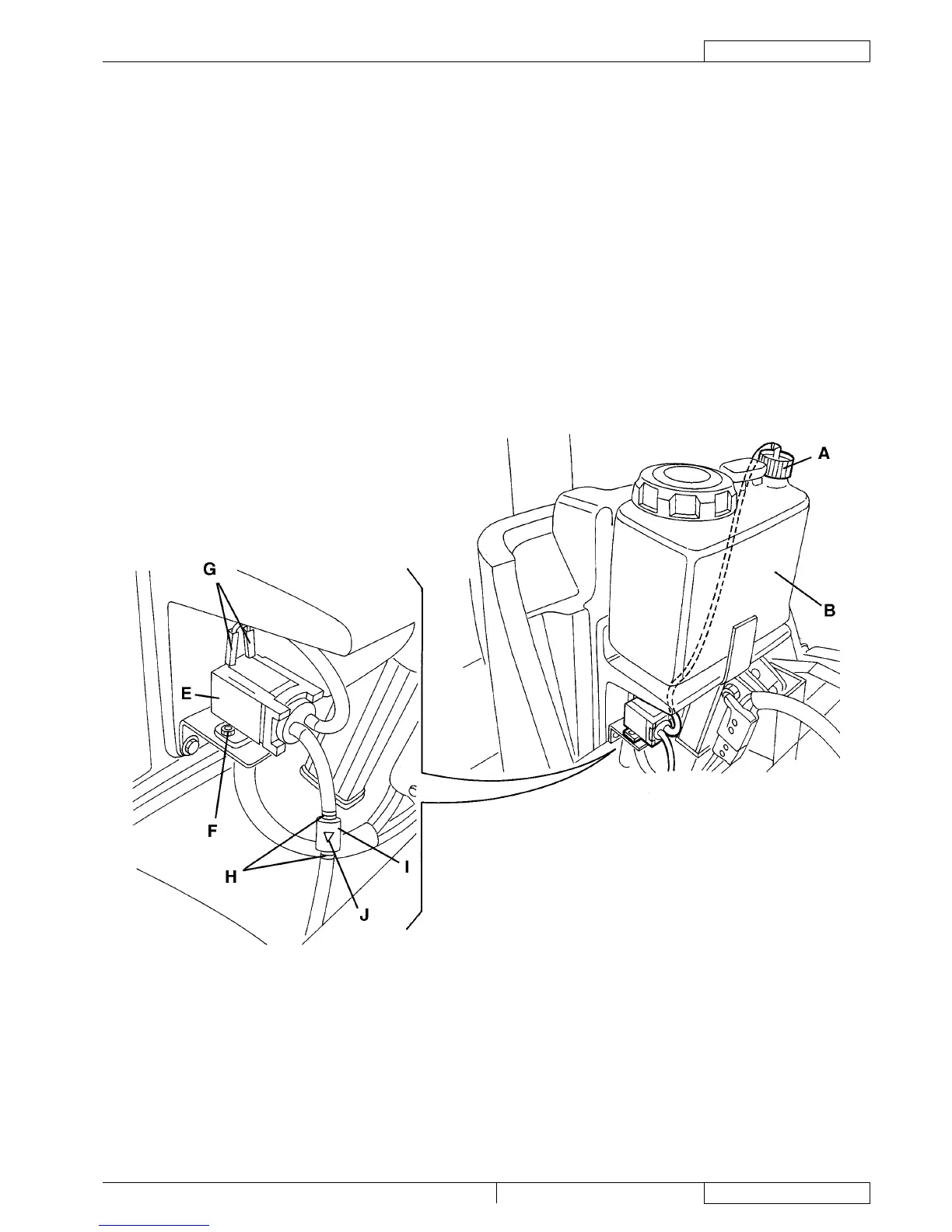

Svitare il raccordo (A) dal serbatoio del detersivo (B).
Scollegare i tubi (C) e (D) dalla pompa del detersivo (E).
Rimuovere le viti di ssaggio (E) della pompa del detersivo (F).
Scollegare i connettori (G) della pompa del detersivo (E).
Rimuovere la pompa del detersivo (E).
Se necessario, tagliare le fascette (H) e scollegare la valvola unidirezionale (I) dai relativi tubi.
Montaggio
Montare i componenti nell'ordine inverso rispetto allo smontaggio, prestando attenzione a quanto segue:
installare la valvola unidirezionale (I) con la freccia (J) rivolta nel senso del usso del detersivo.
