SMONTAGGIO/MONTAGGIO DEL CAVO DI SOLLEVAMENTO DEL TERGITORE
Smontaggio
Sollevare completamente il tergitore (24), operando come indicato nel Manuale operatore.
Rimuovere le batterie e il contenitore batterie (vedere procedura al capitolo Impianto elettrico).

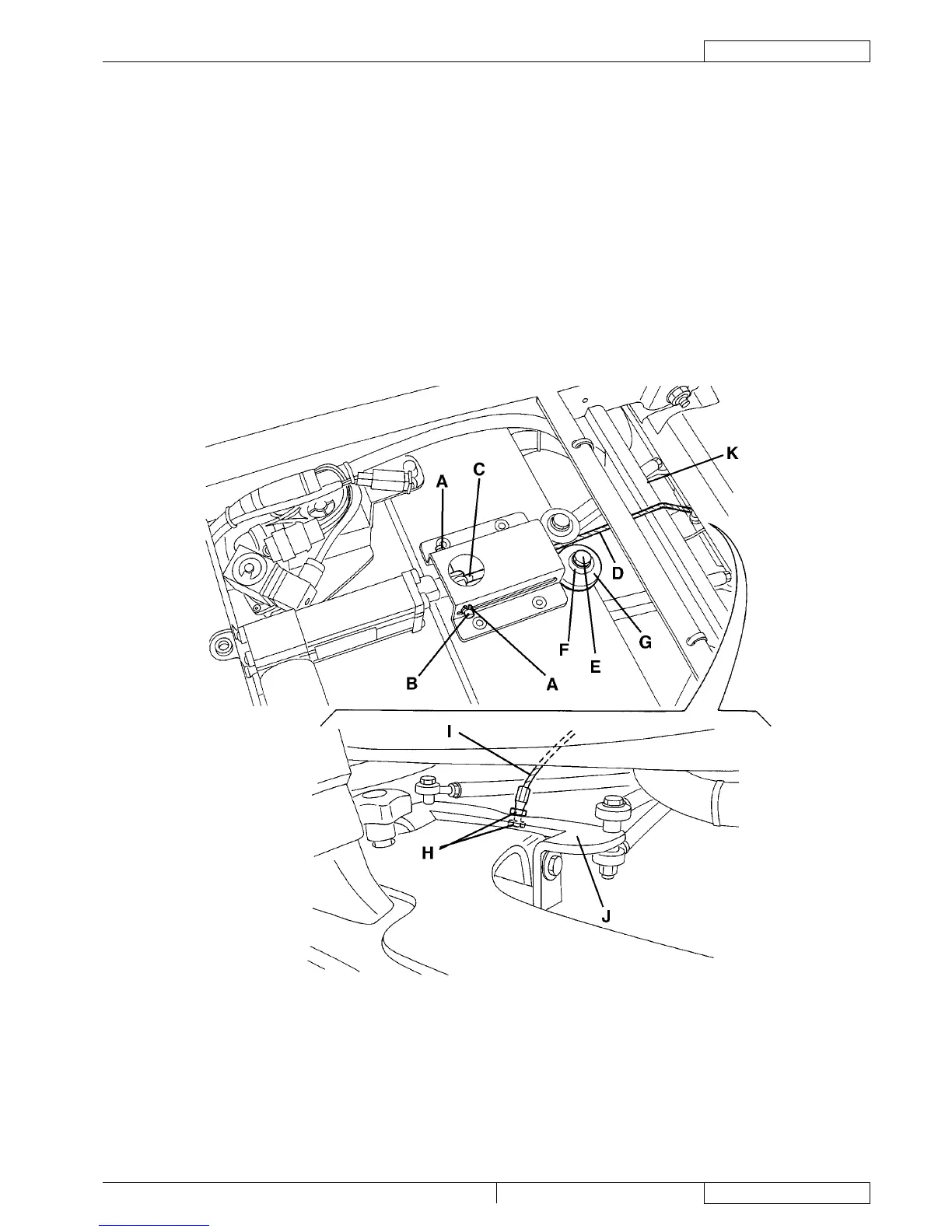

Rimuovere gli anelli di ritegno (A) e slare il perno (B) scollegando il terminale (C) del cavo di sollevamento (D) del tergitore.
Rimuovere la vite (E) e recuperare la rondella (F).
Rimuovere la guida (G).
Con cautela abbassare completamente il gruppo serbatoi (59).
Rimuovere il dado e il controdado (H), quindi rimuovere il cavo di sollevamento (I) dal gruppo tergitore (J).
Montaggio
Montare i componenti nell'ordine inverso rispetto allo smontaggio, prestando attenzione a quanto segue:
prima di montare il cavo di sollevamento (I), lubricare con grasso gratato il pattino di scorrimento (K) del cavo di
sollevamento del tergitore;
dopo aver montato il cavo di sollevamento del tergitore, regolare il dado e il controdado (I) in modo che, con il tergitore
completamente sollevato, si trovi ad una distanza dal pavimento di circa 20 mm (0.78 in).
