IMPIANTO DI SPAZZOLATURA
SMONTAGGIO/MONTAGGIO DEI MOTORI DELLE SPAZZOLE A RULLO
Smontaggio
Rimuovere la testata (vedere procedura al paragrafo specico).

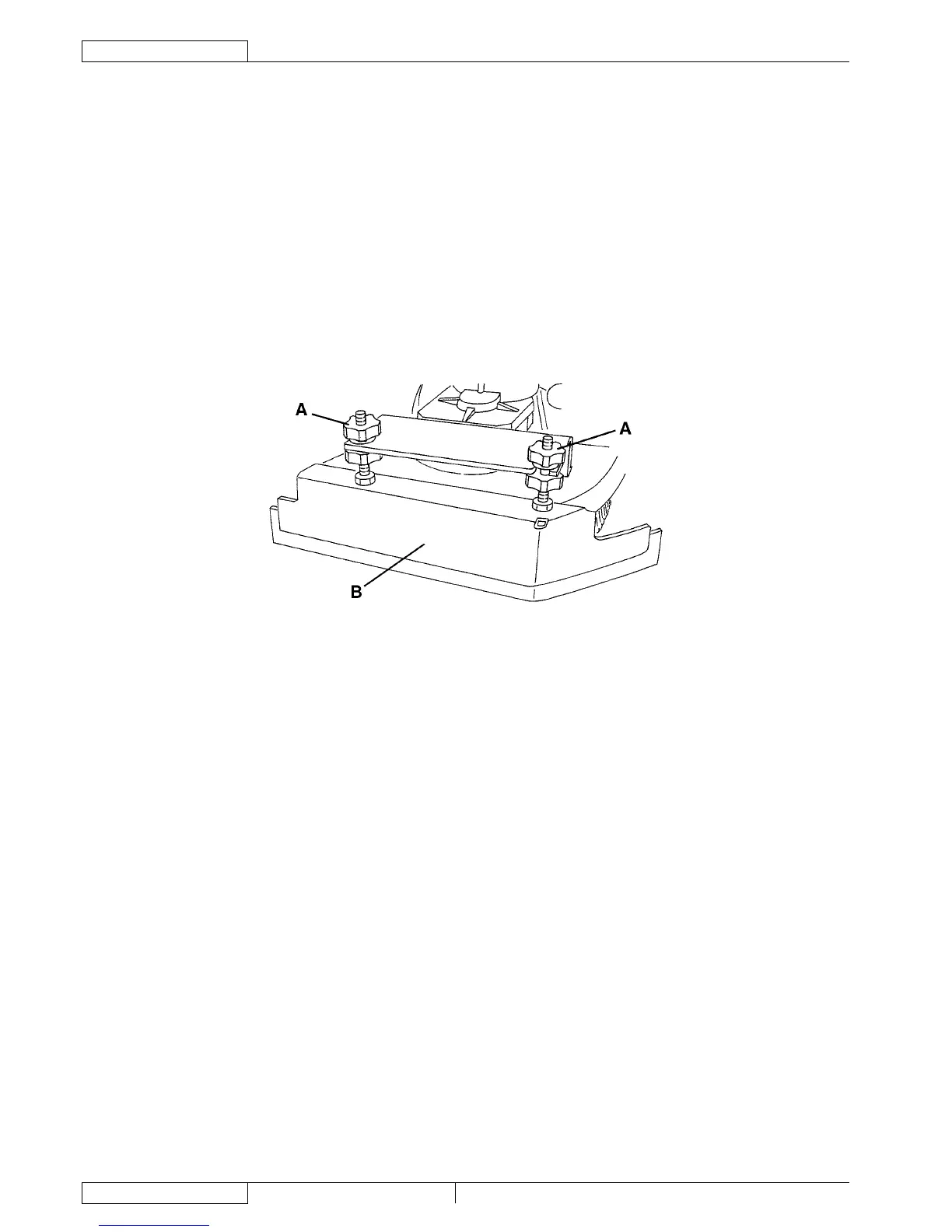

Svitare i pomelli (A) e rimuovere il gruppo ap laterale (B) sul lato della macchina dove si trova il motore che deve essere
smontato.
Rimuovere la vite (C), quindi rimuovere il coperchio (D).
Allentare i dadi (E) e rimuovere il coperchio (F).
Allentare il dado (I) e spostare la puleggia (J) detensionando la cinghia (K).
Sganciare la cinghia (K) dalla puleggia (L) del motore della spazzola.
Scollegare i collegamenti elettrici (M) del motore della spazzola.
Rimuovere le viti (G), quindi rimuovere il motore (H).
Montaggio
Montare i componenti nell'ordine inverso rispetto allo smontaggio, prestando attenzione a quanto segue:
i collegamenti elettrici (M) del motore devono essere rivolti verso l'alto;
montare la cinghia (K) e tensionarla correttamente (vedere procedura al paragrafo specico).
