Nilfisk-Advance BR 751 - SMONTAGGIO;MONTAGGIO del MOTORE DELLIMPIANTO DI TRAZIONE (Macchine Fino a Gennaio 2007)

ITALIANO
MANUALE DI ASSISTENZA
64
909 6424 000(3)2007-12 BR 601 / BR 651 / BR 751 / BR 751 C
IMPIANTO DI TRAZIONE
SMONTAGGIO/MONTAGGIO DEL MOTORE DELL'IMPIANTO DI TRAZIONE (Macchine no a Gennaio
2007)
Smontaggio
Rimuovere il freno elettromagnetico (vedere procedura al paragrafo specico).

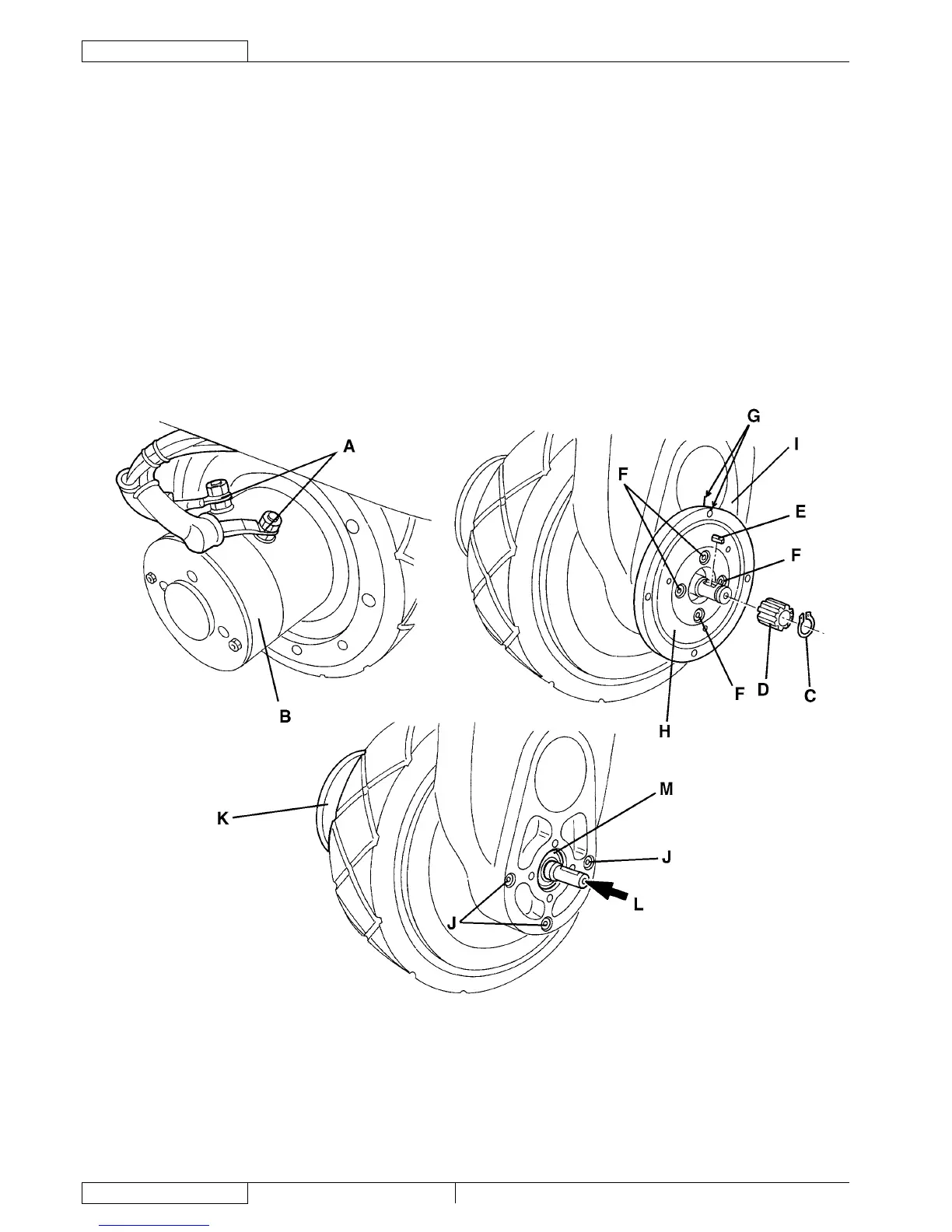

Scollegare i connettori (A) del motore dell'impianto di trazione (B).
Rimuovere l'anello di ritegno (C) sul lato freno elettromagnetico.
Rimuovere la ruota dentata (D) e recuperare la chiavetta (E).
Segnare la posizione (G) della angia (H) rispetto al supporto (I) della ruota, per il successivo montaggio.
Rimuovere le viti (F), quindi rimuovere la angia (H).
Rimuovere le viti (J).
Se necessario, per rimuovere il motore dell'impianto di trazione (K), colpire l'albero (L) con un mazzuolo in plastica.
Montaggio
Montare i componenti nell'ordine inverso rispetto allo smontaggio, prestando attenzione a quanto segue:
i connettori (A) del motore dell'impianto di trazione (K) devono essere rivolti verso l'alto;
se il cuscinetto (M) fuoriesce dalla propria sede, reinserirlo spingendolo sull'anello esterno con una bussola di idoneo
diametro.
S301348
