MANUALE DI ASSISTENZA
ITALIANO
BR 601 / BR 651 / BR 751 / BR 751 C 909 6424 000(3)2007-12
81
IMPIANTO ELETTRICO
SOSTITUZIONE DELLA SCHEDA ELETTRONICA DELL'IMPIANTO DI TRAZIONE
Smontaggio
Portare la macchina nella zona di smaltimento designata, quindi svuotare il serbatoio dell'acqua di recupero (58) con il tubo
(22).
Svuotare il serbatoio della soluzione detergente/acqua di lavaggio (59) con il rubinetto (36).
Portare la macchina su un terreno pianeggiante.
Portare la chiave di avviamento (12) su "0".
Con cautela sollevare completamente il gruppo serbatoi (60).
Scollegare il connettore delle batterie (63).
Rimuovere i dadi (93), quindi rimuovere il coperchio (92).
Spostare leggermente il pannello dei componenti elettrici (100).

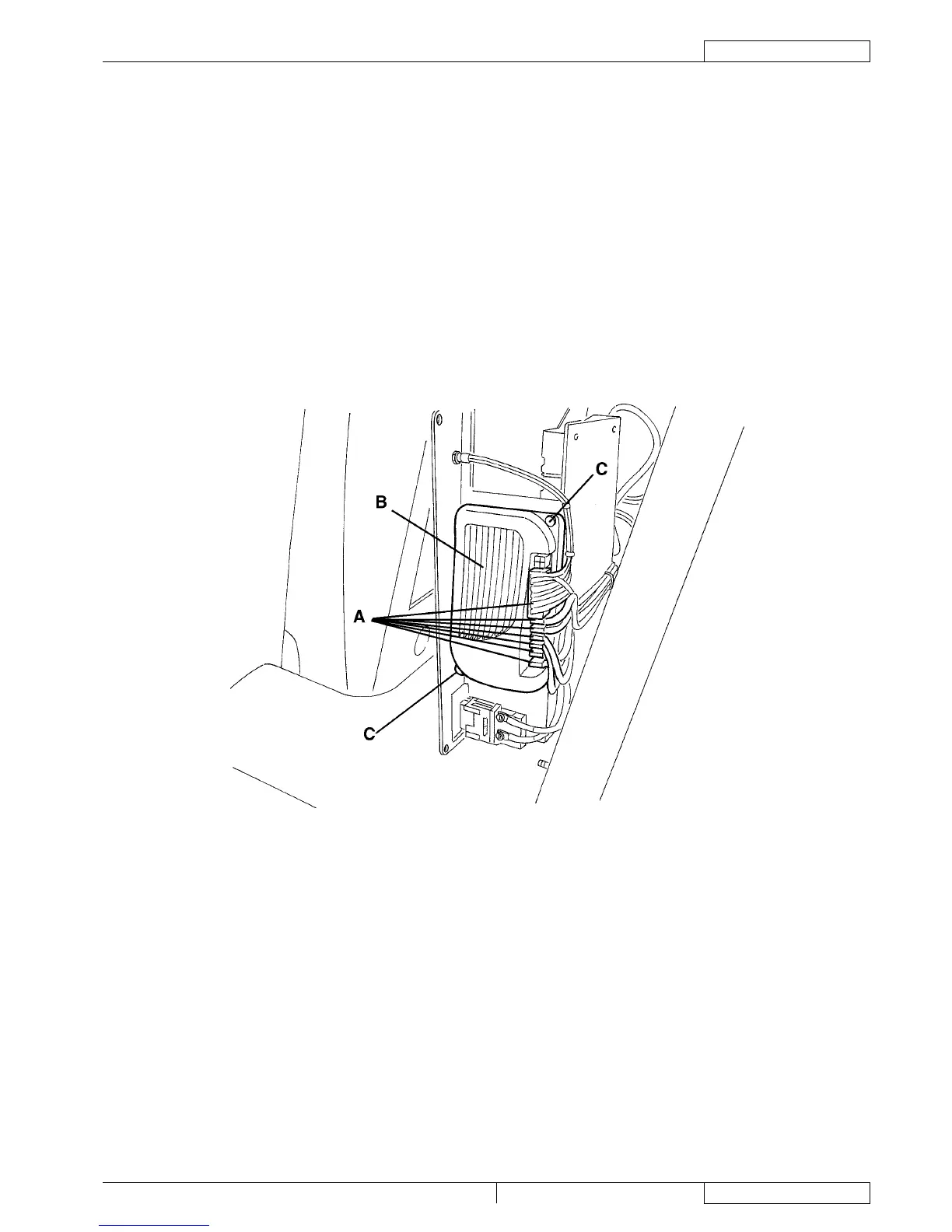

Scollegare i connettori (A) della scheda elettronica dell'impianto di trazione (B).
Rimuovere le viti (C).
Rimuovere la scheda elettronica dell'impianto di trazione (B).
Montaggio
Montare i componenti nell'ordine inverso rispetto allo smontaggio.
S301358
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
