ITALIANO
MANUALE DI ASSISTENZA
32
909 6424 000(3)2007-12 BR 601 / BR 651 / BR 751 / BR 751 C
IMPIANTO DI SPAZZOLATURA
CONTROLLO/SOSTITUZIONE/TENSIONAMENTO DELLE CINGHIE DI TRASMISSIONE DAI MOTORI
ALLE SPAZZOLE A RULLO
Controllo
Portare la macchina su un terreno pianeggiante.
Portare la chiave di avviamento (12) su "0".

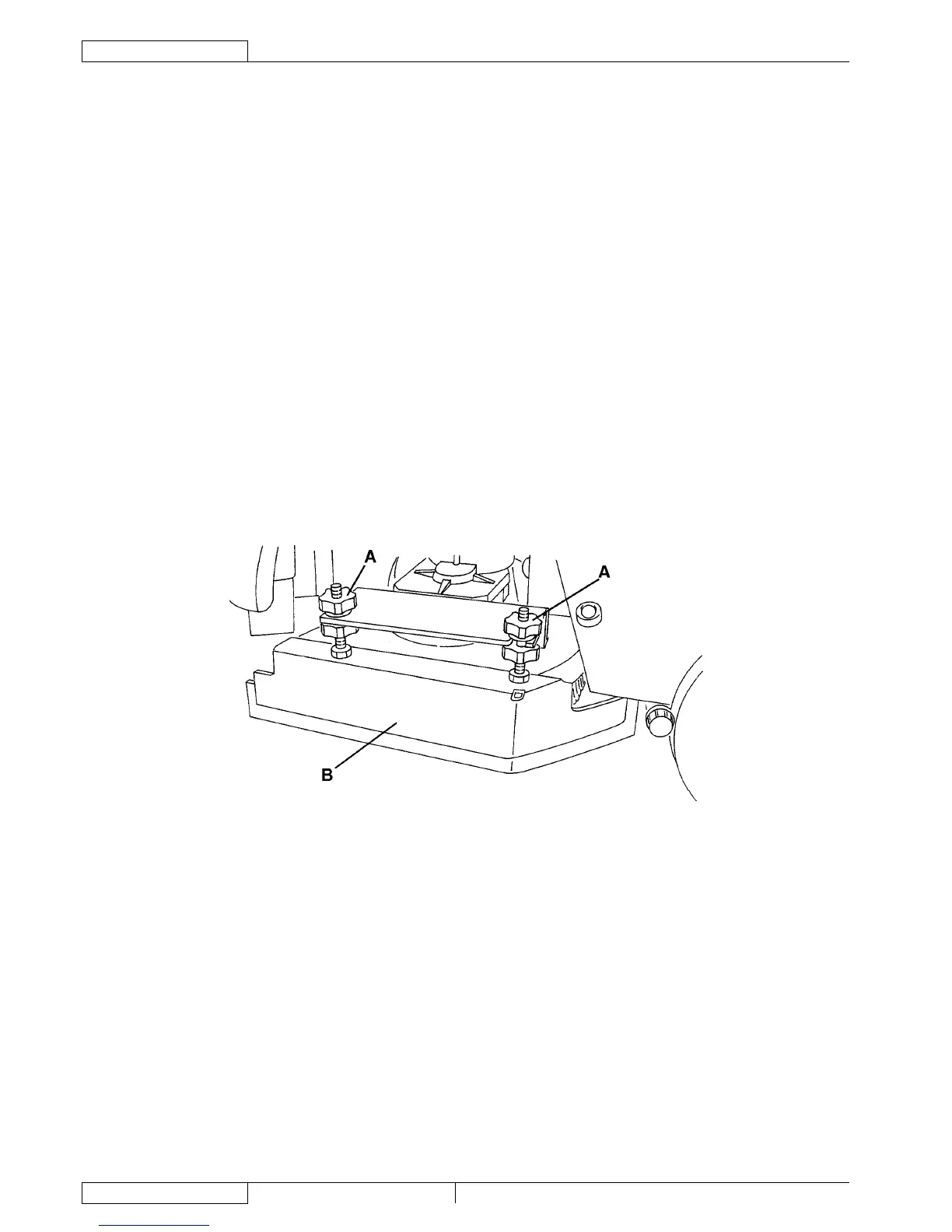

Su entrambi i lati della macchina, svitare i pomelli (A) e rimuovere il gruppo ap laterali (B).
Rimuovere la vite (C), quindi rimuovere i coperchi (D).
Allentare i dadi (E) e rimuovere i coperchi (F).
Controllare a vista che la cinghia (G) sia integra e non presenti lacerazioni, screpolature e slacciamenti per tutta la sua
lunghezza, altrimenti sostituirla operando come indicato di seguito.
Controllare il tensionamento della cinghia (G) operando come indicato di seguito.
Sostituzione
Se la cinghia (G) deve essere sostituita, allentare il dado (J) e spostare la puleggia (K) per detensionare la cinghia stessa.
Tensionare la cinghia (G) operando come indicato di seguito.
Tensionamento
Controllare il tensionamento della cinghia (G) da motore a spazzola. Il tensionamento è corretto quando:
esercitando una pressione (H) di 10 kg (22 lb), al centro della cinghia, questa si ette di 9 mm (0,35 in).
Se necessario, tensionare correttamente la cinghia operando come indicato di seguito:
Allentare il dado (J) e regolare opportunamente la posizione della puleggia (K). Una volta effettuato il tensionamento, serrare il
dado (J).
Ripetere il punto 10.
Rassetto
Eseguire i punti da 3 a 5 in ordine inverso.
S301331
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
•
11.
12.
13.
