IMPIANTO DI SPAZZOLATURA
SMONTAGGIO/MONTAGGIO DEI MOTORI DELLE SPAZZOLE A DISCO/PORTAFELTRO
Smontaggio
Rimuovere le spazzole/portafeltro, operando come indicato nel Manuale operatore.
Rimuovere la testata portaspazzole/portafeltro (vedere procedura al paragrafo specico).
Al banco, scollegare i collegamenti elettrici (A) del motore interessato.
Tagliare la fascetta (B) del motore.
Rimuovere la vite (C) del motore, quindi rimuovere il relativo gruppo mozzi (D). Recuperare la chiavetta (E).
Rimuovere le quattro viti (F) del motore.
Rimuovere il motoriduttore (G).
Montaggio
Montare i componenti nell'ordine inverso rispetto allo smontaggio, prestando attenzione a quanto segue:
posizionare i motoriduttori (G) come indicato in gura.

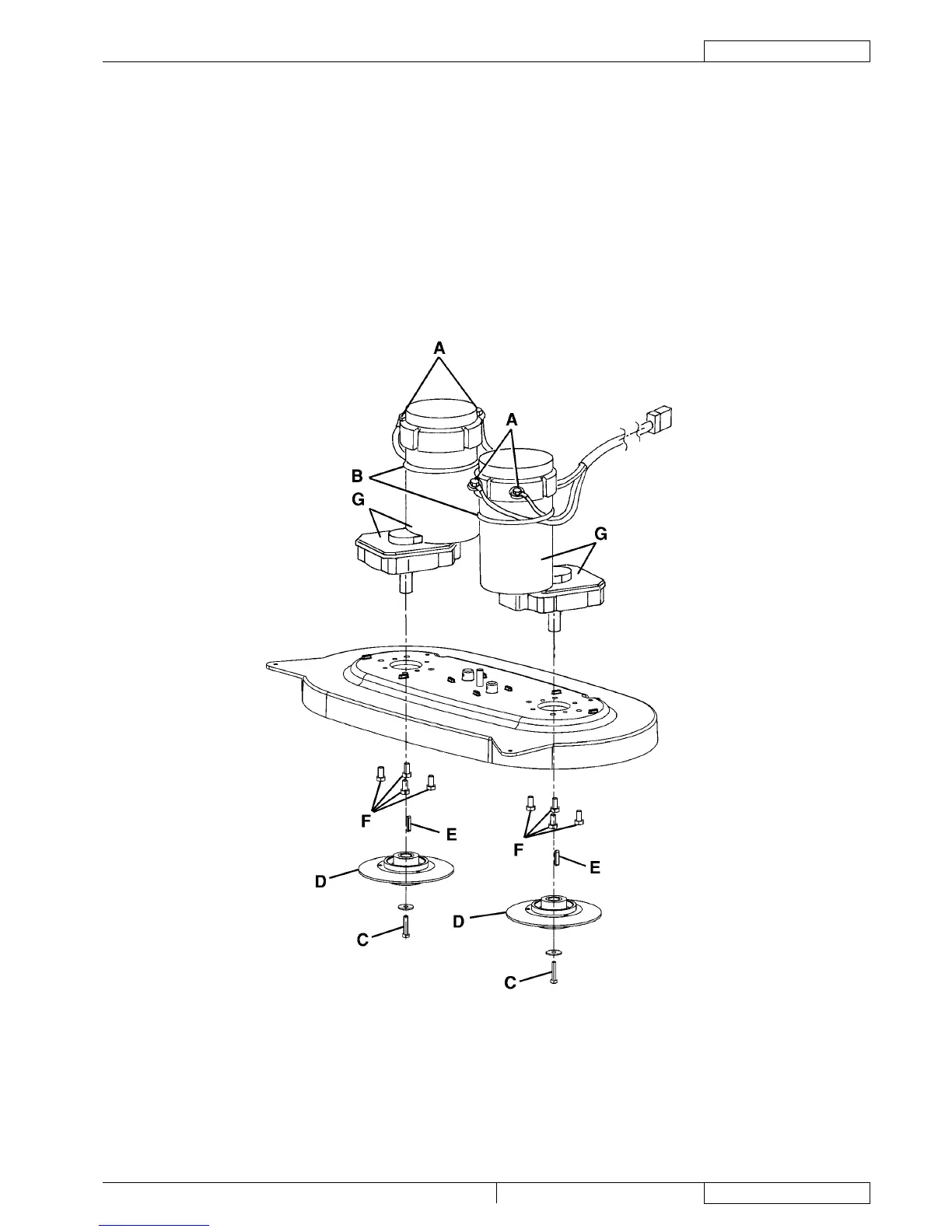

S301328
