MANUALE DI ASSISTENZA
ITALIANO
BR 601 / BR 651 / BR 751 / BR 751 C 909 6424 000(3)2007-12
43
IMPIANTO DELL'ACQUA DI RECUPERO
SMONTAGGIO/MONTAGGIO DEL MOTORE DI ASPIRAZIONE (a partire da S/N ................)
Smontaggio
Se presente, vuotare l’acqua di recupero, dal relativo serbatoio (58), mediante il tubo (22), dopo avere portato la macchina
nella “Zona di Smaltimento” designata.
Se presente, vuotare la soluzione detergente, dal relativo serbatoio (59), mediante il rubinetto (36).
Portare la macchina su un pavimento in piano.
Portare la chiave di avviamento (12) in posizione di “0”.
Scollegare il tubo di aspirazione (23) dal tergitore (24).
Con cautela sollevare completamente il gruppo serbatoi (60).
Scollegare il connettore batterie (63).

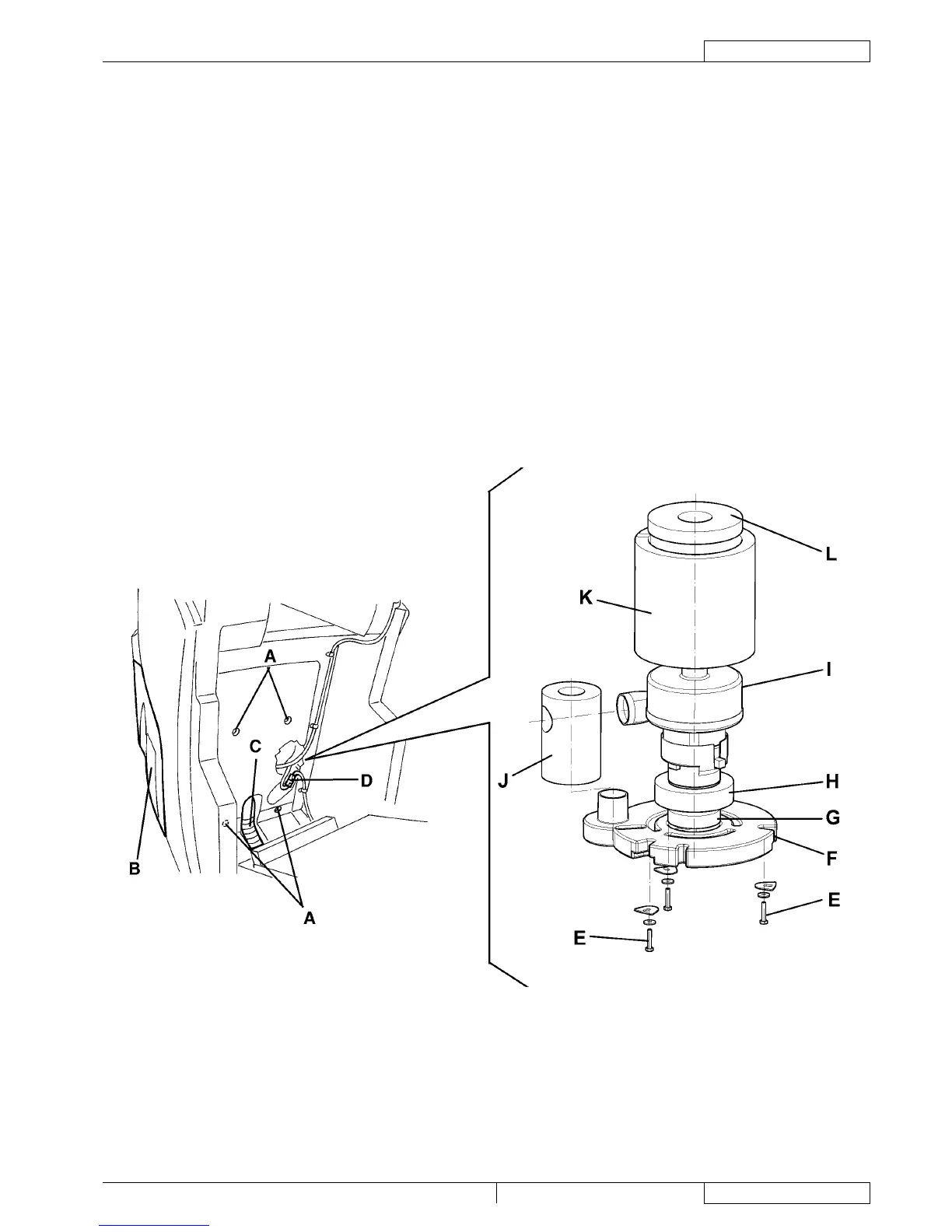

Scollegare il connettore elettrico (D) del motore di aspirazione.
Svitare le viti (A) e rimuovere il serbatoio acqua di recupero (B) con il tubo di aspirazione (C).
Rimuovere le viti (E) e recuperare le rondelle.
Rimuovere il coperchio del motore (F).
Rimuovere il ltro (G) e la guarnizione (H).
Rimuovere il motore (I) il tubo fonoassorbente (J) e il pannello fonoassorbente (K).
Controllare l’efcienza della guarnizione (L) e se necessario sostituirla.
Montaggio
Montare i componenti nell’ordine inverso rispetto allo smontaggio, prestando attenzione a quanto segue:
se necessario, pulire il ltro (G) prima di montarlo (vedere procedura al paragrafo specico).
S301338A
