IMPIANTO DELL'ACQUA DI RECUPERO
PULIZIA DEL FILTRO DEL MOTORE DELL’IMPIANTO DI ASPIRAZIONE (a partire da S/N ................)
Smontaggio e pulizia
Se presente, vuotare l’acqua di recupero, dal relativo serbatoio (58), mediante il tubo (22), dopo avere portato la macchina
nella “Zona di Smaltimento” designata.
Se presente, vuotare la soluzione detergente, dal relativo serbatoio (59), mediante il rubinetto (36).
Portare la macchina su un pavimento in piano.
Portare la chiave di avviamento (12) in posizione di “0”.
Scollegare il tubo di aspirazione (23) dal tergitore (24).
Con cautela sollevare completamente il gruppo serbatoi (60).
Rimuovere il ltro (D) del motore dell’impianto di aspirazione e pulirlo con acqua ed aria compressa.
Installare il ltro (D).
Con cautela abbassare completamente il gruppo serbatoi (60).
CONTROLLO ASSORBIMENTO ELETTRICO DEL MOTORE DI ASPIRAZIONE (a partire da S/N ...........)
ATTENZIONE!
Questa procedura deve essere eseguita da personale specializzato.
Se presente, vuotare l’acqua di recupero, dal relativo serbatoio (58), mediante il tubo (22), dopo avere portato la macchina
nella “Zona di Smaltimento” designata.
Se presente, vuotare la soluzione detergente, dal relativo serbatoio (59), mediante il rubinetto (36).
Portare la macchina su un pavimento in piano.
Portare la chiave di avviamento (12) in posizione di “0”.
Con cautela sollevare completamente il gruppo serbatoi (60).

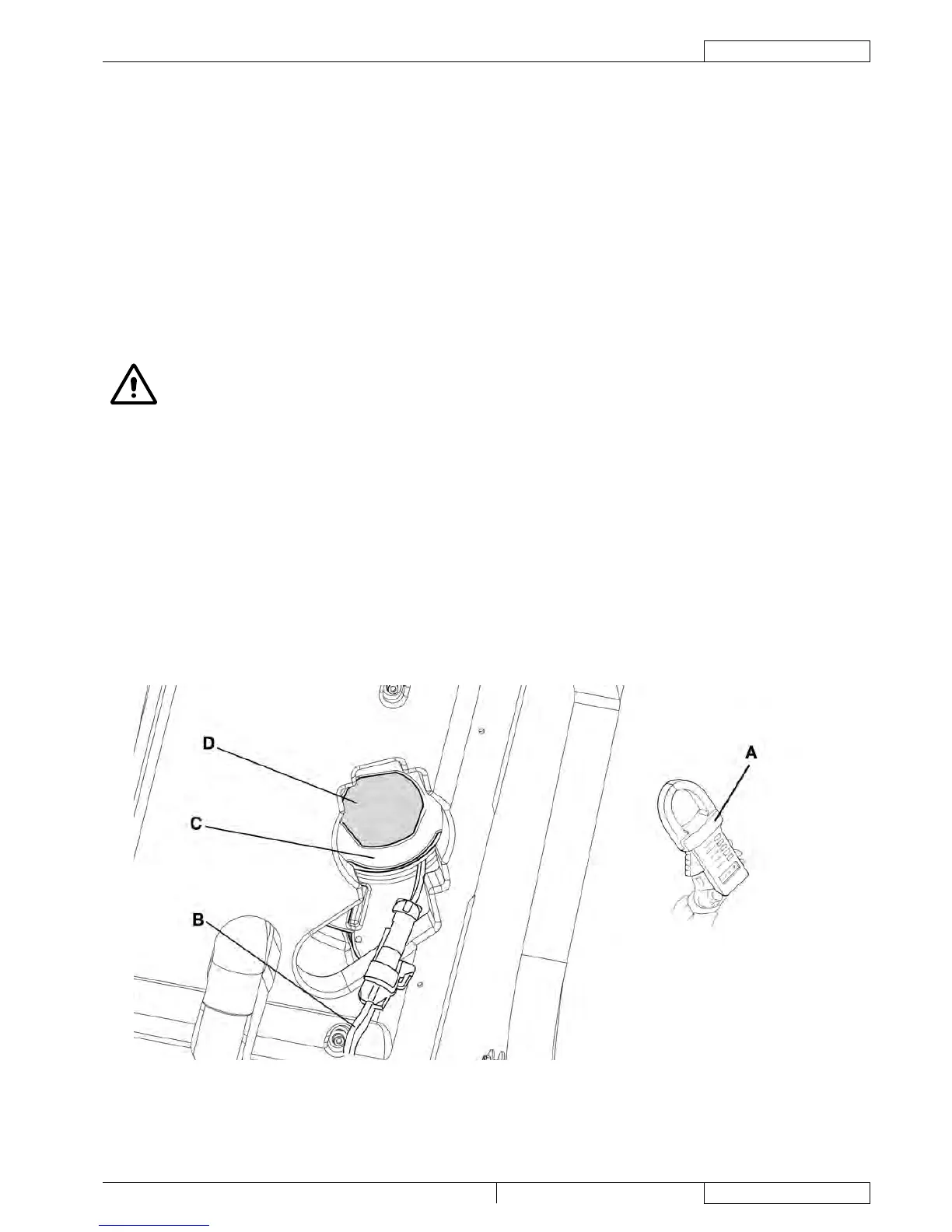

Applicare la pinza amperometrica (A) su un cavo (B) del motore di aspirazione (C).
Portare la chiave di avviamento (12) in posizione di “I”.
Azionare il motore di aspirazione mediante il pulsante (6) e vericare che l’assorbimento del motore sia da 16 a 19 A a 24 V.
Arrestare il motore di aspirazione mediante il pulsante (6). Portare la chiave di avviamento (12) in posizione di “0” e rimuovere
la pinza amperometrica (A). In caso di assorbimento superiore, eseguire il controllo dei carboncini del motore (Vedere
procedura al paragrafo specico). Se ulteriormente necessario, procedere allo smontaggio del motore di aspirazione (Vedere
procedura al paragrafo specico) quindi effettuare un’adeguata pulizia del motore stesso ed un controllo dello stato delle
sue parti in movimento. Nel caso in cui le operazioni sopra descritte non portino ad un corretto assorbimento del motore, è
necessario procedere alla sua sostituzione (Vedere procedura al paragrafo specico).
Con cautela abbassare completamente il gruppo serbatoi (60).
