Nilfisk-Advance BR 751 - Controllo Della Funzionalità del Microinterruttore DI Sicurezza Nel Sedile; Sostituzione del Microinterruttore DI Sicurezza Nel Sedile

MANUALE DI ASSISTENZA
ITALIANO
BR 601 / BR 651 / BR 751 / BR 751 C 909 6424 000(3)2007-12
73
IMPIANTO DI TRAZIONE
CONTROLLO DELLA FUNZIONALITÀ DEL MICROINTERRUTTORE DI SICUREZZA NEL SEDILE
Controllare il corretto funzionamento della macchina in marcia avanti e retromarcia, come indicato nel Manuale operatore.
Controllare che la chiave di avviamento (12) sia su “I” e che il segnalatore luminoso verde di batteria carica (7a) sia acceso.
Sollevarsi leggermente dal sedile (37) e provare ad avviare la macchina tenendo le mani sul volante e premendo
gradualmente il pedale (15), sia in marcia avanti che in retromarcia: vericare che la macchina non si muova né in avanti né
indietro. In caso contrario, per ripristinare il sistema di sicurezza che impedisce il movimento della macchina se l'operatore non
è seduto sul sedile, procedere ai seguenti controlli:
controllare il corretto funzionamento del microinterruttore del sedile, altrimenti sostituirlo operando come indicato di seguito;
se necessario, controllare il cablaggio del microinterruttore del sedile.
SOSTITUZIONE DEL MICROINTERRUTTORE DI SICUREZZA NEL SEDILE
Smontaggio
Portare la macchina su un terreno pianeggiante.
Portare la chiave di avviamento (12) su "0".
Sollevare il coperchio (56) e inserire l'asta di sostegno (57).

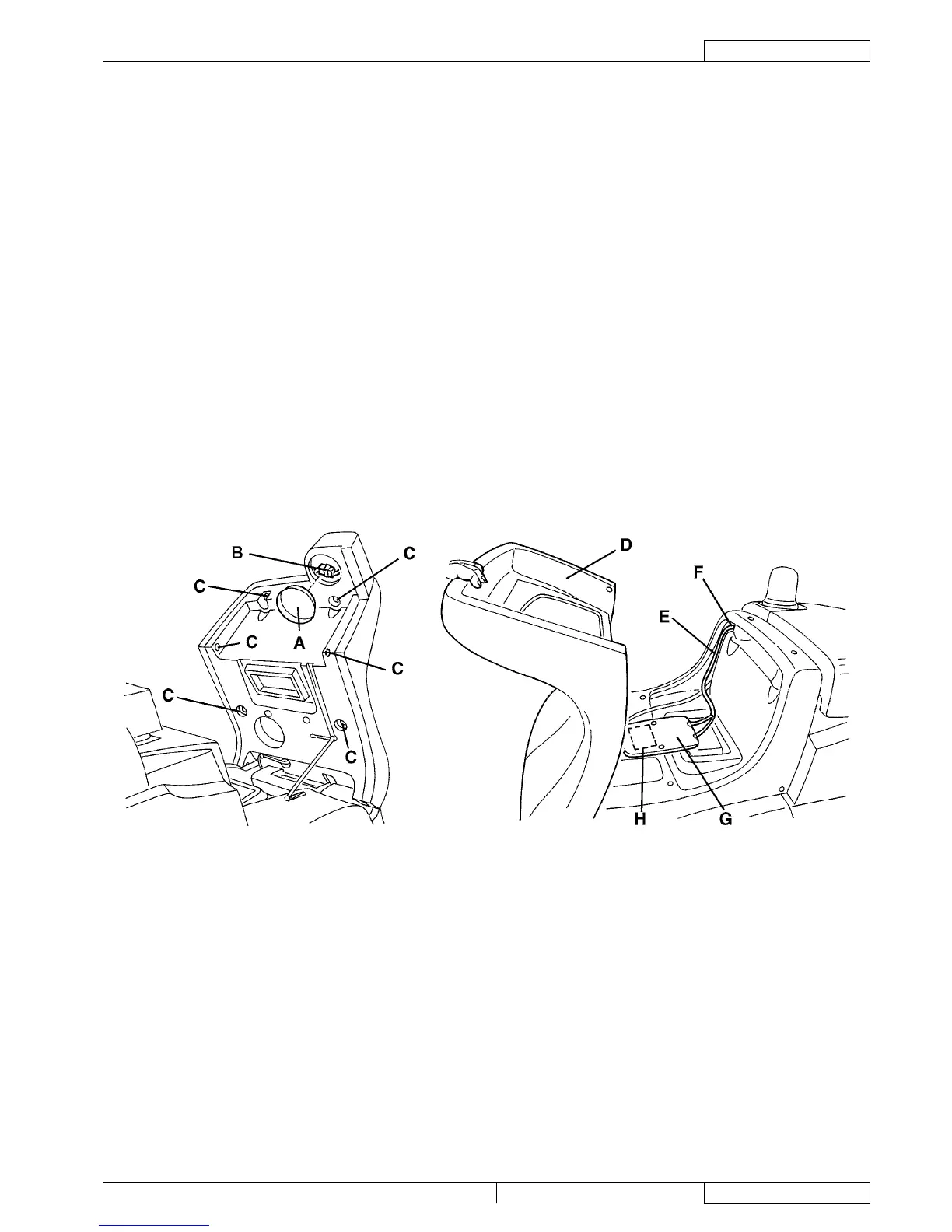

Rimuovere il coperchio (A) e scollegare il connettore (B) del microinterruttore.
Rimuovere le viti (C).
Rimuovere l'asta di sostegno (57) e chiudere il coperchio (56).
Spostare leggermente il sedile (D).
Rimuovere il cablaggio (E) dal foro (F).
Rimuovere il microinterruttore del sedile (G) staccando l'adesivo (H).
Montaggio
Montare i componenti nell'ordine inverso rispetto allo smontaggio.
Controllare che la macchina non possa muoversi se l'operatore non è seduto sul sedile (37) (vedere procedura sopradescritta).
