Nilfisk-Advance BR 751 - CONTROLLO E SOSTITUZIONE DEI CONTATTI STRISCIANTI del MOTORE DELLIMPIANTO DI TRAZIONE (Macchine Dopo Gennaio 2007)

ITALIANO
MANUALE DI ASSISTENZA
62
909 6424 000(3)2007-12 BR 601 / BR 651 / BR 751 / BR 751 C
IMPIANTO DI TRAZIONE
CONTROLLO E SOSTITUZIONE DEI CONTATTI STRISCIANTI DEL MOTORE DELL'IMPIANTO DI
TRAZIONE (Macchine dopo gennaio 2007)
Controllo e sostituzione
Portare la macchina nella zona di smaltimento designata, quindi svuotare il serbatoio dell'acqua di recupero (58) con il tubo
(22).
Svuotare il serbatoio dell'acqua di lavaggio (59) con il rubinetto (36).
Posizionare la macchina su una pedana di sollevamento (se disponibile).
Altrimenti, portare la macchina su un pavimento pianeggiante.
Portare la chiave di avviamento (12) su "0".
Con cautela sollevare completamente il gruppo serbatoi (60).
Scollegare il connettore delle batterie (63).

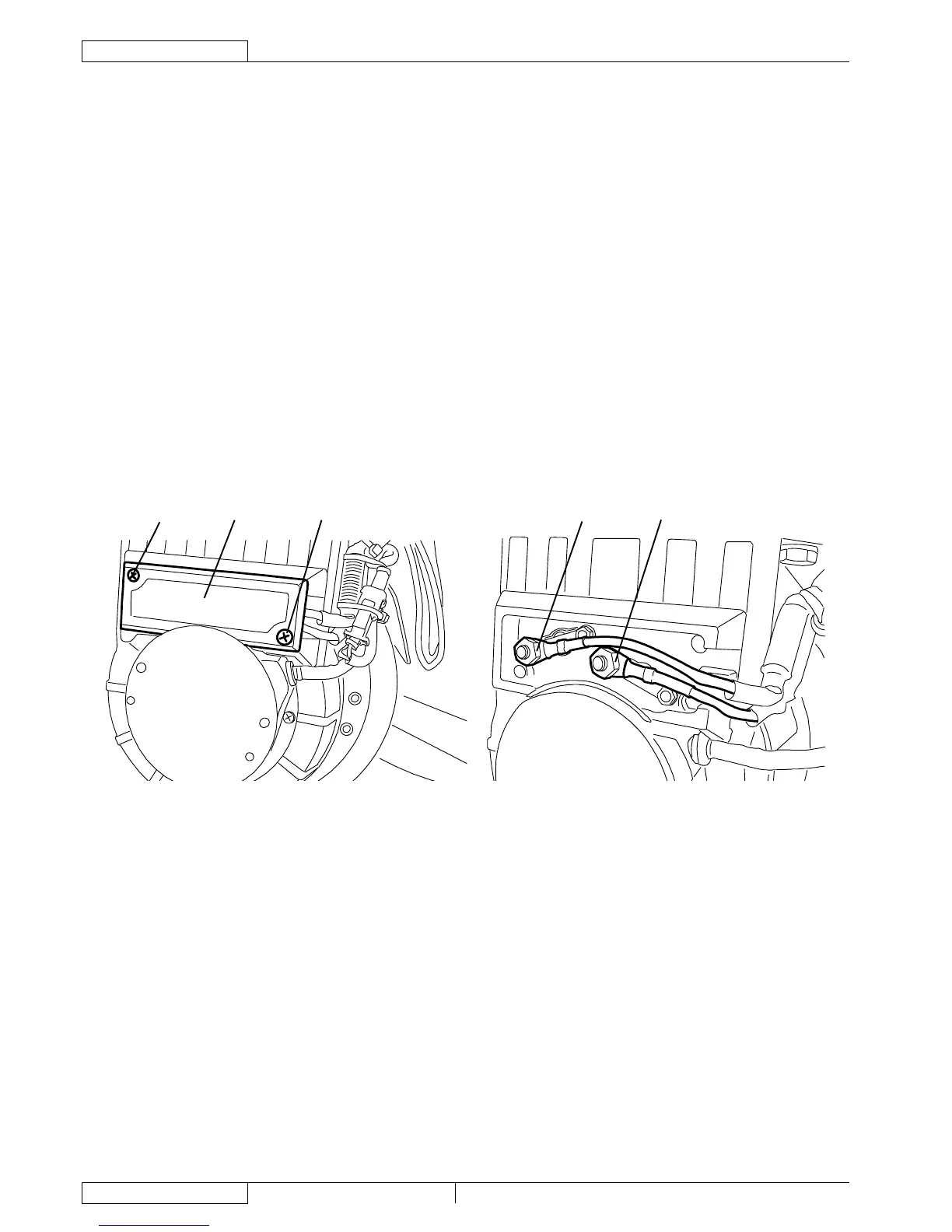

Rimuovere le viti (A), quindi rimuovere il coperchio (B) dei contatti striscianti.
Scollegare i collegamenti (C) dei contatti striscianti.
Rimuovere le viti (D) e i dadi di ssaggio (E) dei contatti striscianti. Recuperare la rondella (F).
Rimuovere i due contatti striscianti (G).
Controllare lo stato di usura dei due contatti striscianti (D). I contatti striscianti sono usurati quando non realizzano un
sufciente contatto con l'anello di strisciamento, a causa del loro consumo, della non integrità della supercie di contatto, della
rottura della molla di spinta, ecc.
Se necessario, sostituire i contatti striscianti.
Rassetto
Montare i componenti nell'ordine inverso rispetto allo smontaggio, prestando attenzione a quanto segue:
La supercie sotto raggio (H) dei contatti striscianti deve essere rivolta verso il basso, come indicato in gura.
C
C
A
A
B
S301647
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
•
