Nilfisk-Advance BR 751 - Sostituzione Della Scheda Elettronica Plancia

MANUALE DI ASSISTENZA
ITALIANO
BR 601 / BR 651 / BR 751 / BR 751 C 909 6424 000(3)2007-12
83
IMPIANTO ELETTRICO
SOSTITUZIONE DELLA SCHEDA ELETTRONICA PLANCIA
Smontaggio
Portare la macchina nella zona di smaltimento designata, quindi svuotare il serbatoio dell'acqua di recupero (58) con il tubo
(22).
Svuotare il serbatoio della soluzione detergente/acqua di lavaggio (59) con il rubinetto (36).
Portare la macchina su un terreno pianeggiante.
Portare la chiave di avviamento (12) su "0".
Con cautela sollevare completamente il gruppo serbatoi (60).
Scollegare il connettore delle batterie (63).
Rimuovere le viti di ssaggio, quindi sollevare leggermente il pannello di controllo e comandi (1).

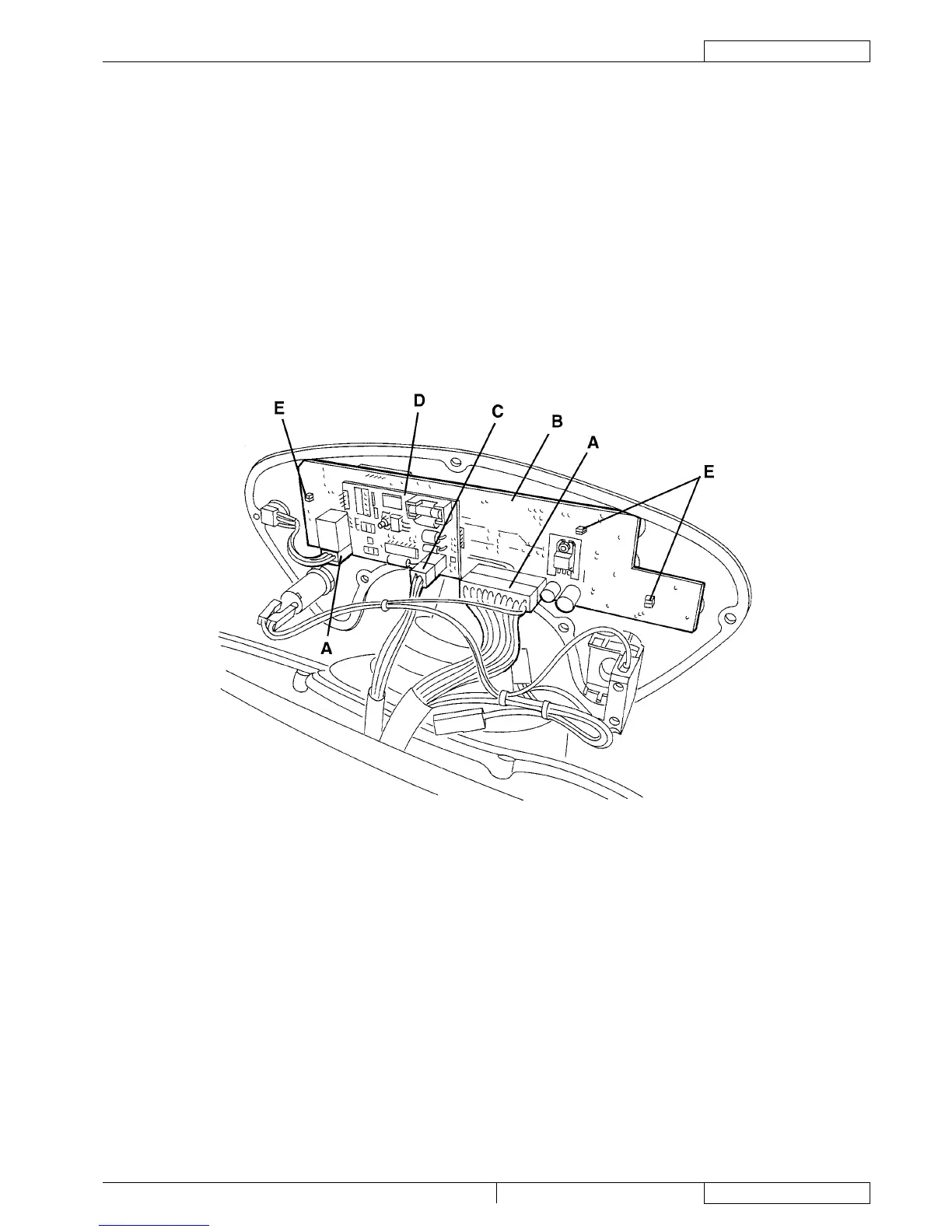

Scollegare i connettori (A) della scheda elettronica plancia (B).
Se presente, scollegare il connettore (C) dalla scheda elettronica (D) dell'EDS - ECO Dosage Solution (opzionale).
Rimuovere la scheda elettronica della plancia (B) sganciando i ritegni (E).
Montaggio
Montare i componenti nell'ordine inverso rispetto allo smontaggio.
S301360
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
