Nilfisk-Advance BR 751 - Smontaggio;Montaggio Dellattuatore DI Sollevamento del Tergitore

ITALIANO
MANUALE DI ASSISTENZA
46
909 6424 000(3)2007-12 BR 601 / BR 651 / BR 751 / BR 751 C
IMPIANTO DELL'ACQUA DI RECUPERO
SMONTAGGIO/MONTAGGIO DELL'ATTUATORE DI SOLLEVAMENTO DEL TERGITORE
Smontaggio
Sollevare completamente il tergitore (24), operando come indicato nel Manuale operatore.
Rimuovere le batterie e il contenitore batterie (vedere procedura al capitolo Impianto elettrico).

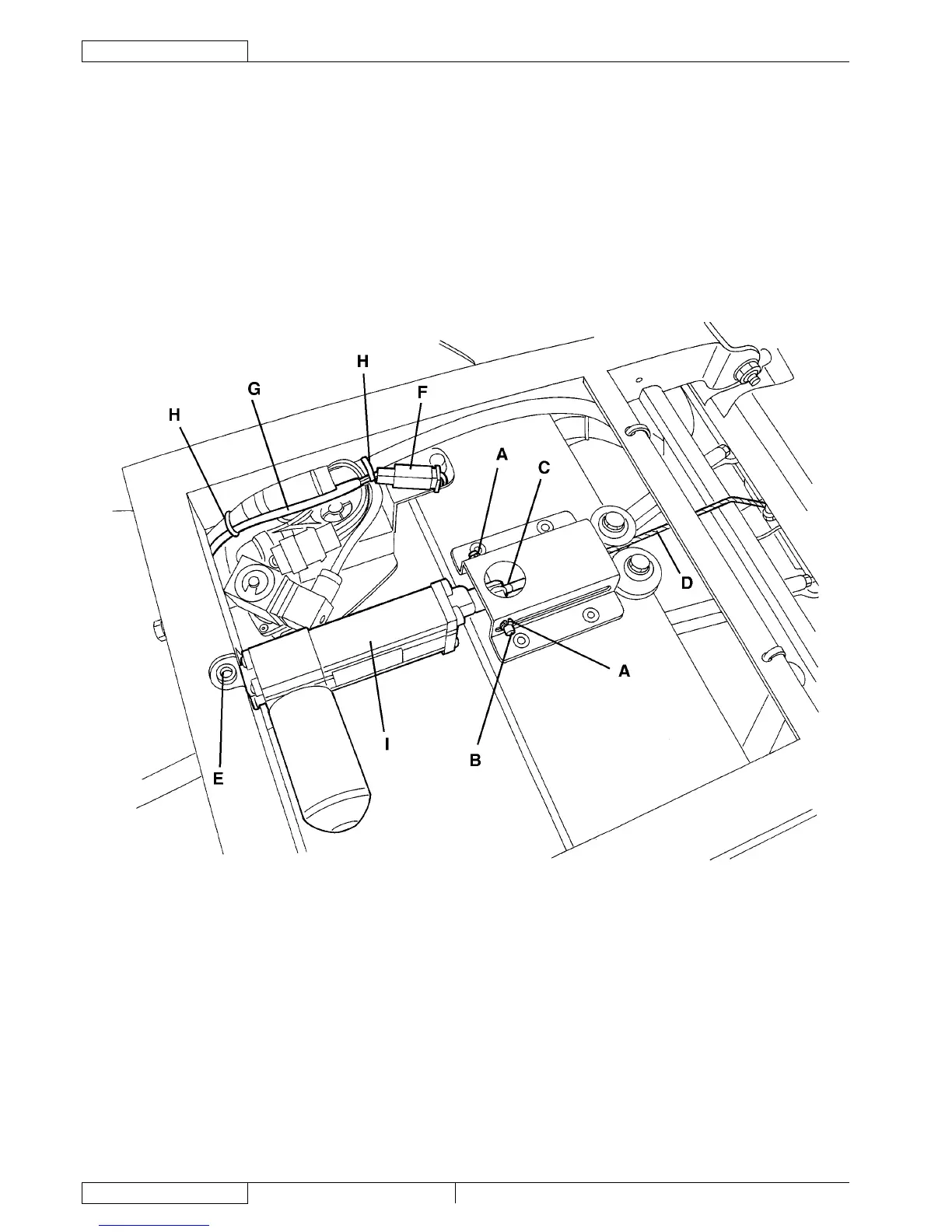

Rimuovere gli anelli di ritegno (A) e slare il perno (B) scollegando il terminale (C) del cavo di sollevamento (D) del tergitore.
Rimuovere la vite (E).
Scollegare il connettore (F) dell'attuatore (I).
Scollegare il cavo (G) dell'attuatore dalle fascette (H).
Rimuovere l'attuatore di sollevamento (I) del tergitore.
Montaggio
Montare i componenti nell'ordine inverso rispetto allo smontaggio.
S301341
1.
2.
3.
4.
5.
6.
7.
8.
