IMPIANTO DI SPAZZOLATURA
IMPIANTO DI SPAZZOLATURA
PULIZIA DELLE SPAZZOLE A DISCO O A RULLO
AVVERTENZA!
Si consiglia l'uso di guanti da lavoro durante la pulizia delle spazzole per la possibile presenza di detriti
taglienti.
Rimuovere le spazzole dalla macchina come indicato nel Manuale operatore.
Pulire e lavare le spazzole con acqua e detersivo.
Controllare che le setole siano integre e non eccessivamente consumate, altrimenti sostituire le spazzole.
CONTROLLO (E SOSTITUZIONE) DEI FLAP LATERALI
Controllo
Portare la macchina su un terreno pianeggiante.
Portare la chiave di avviamento (12) su "0".

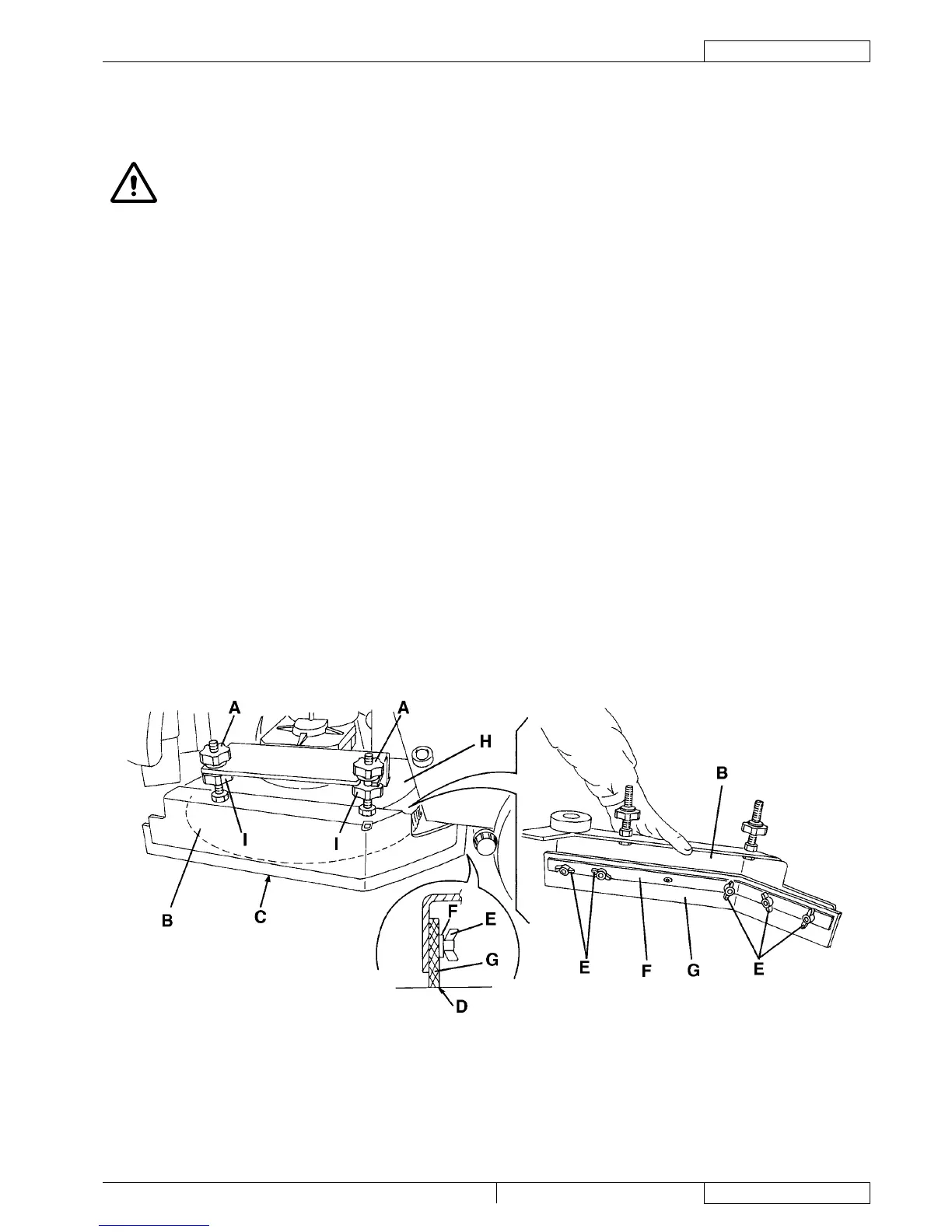

Su entrambi i lati della macchina, svitare i pomelli (A) e rimuovere il gruppo ap laterali (B).
Lavare e pulire i ap laterali.
Controllare che il lembo inferiore (C) dei ap laterali:
appoggi contemporaneamente su un piano, per tutta la lunghezza;
sia integro e non presenti tagli e lacerazioni;
abbia lo spigolo interno (D) non consumato;
altrimenti ruotare o sostituire i ap, operando come indicato di seguito.
Rotazione o sostituzione
Rimuovere i dadi ad alette (E), quindi rimuovere la striscia di ritegno (F).
Rimuovere la gomma (G) del ap e, se possibile, ruotarla, portando al posto dello spigolo inferiore interno (D) uno degli altri tre
spigoli ancora integro. Se anche gli altri tre spigoli sono consumati, sostituire la gomma.
Montaggio e regolazione altezza
Montare le gomme (G) e il gruppo ap (B) in ordine inverso rispetto allo smontaggio.
Avviare la macchina (operando come indicato nel Manuale operatore) e abbassare la testata (H), quindi controllare che le
gomme (G) dei ap laterali:
appoggino leggermente sul pavimento;
le gomme laterali (G) raccolgano la soluzione detergente;
altrimenti arrestare la macchina e regolare l'altezza dei ap con i pomelli (A) e (I).
Al regolazione raggiunta, serrare i pomelli (A) e (I).
