MANUALE DI ASSISTENZA
ITALIANO
BR 601 / BR 651 / BR 751 / BR 751 C 909 6424 000(3)2007-12
71
IMPIANTO DI TRAZIONE
SOSTITUZIONE DEL SENSORE RIDUZIONE VELOCITÀ IN CURVA
Smontaggio
Rimuovere la carenatura anteriore (vedere procedura al paragrafo specico).
Rimuovere i dadi (93), quindi rimuovere il coperchio (92).
Spostare leggermente il pannello dei componenti elettrici (100).

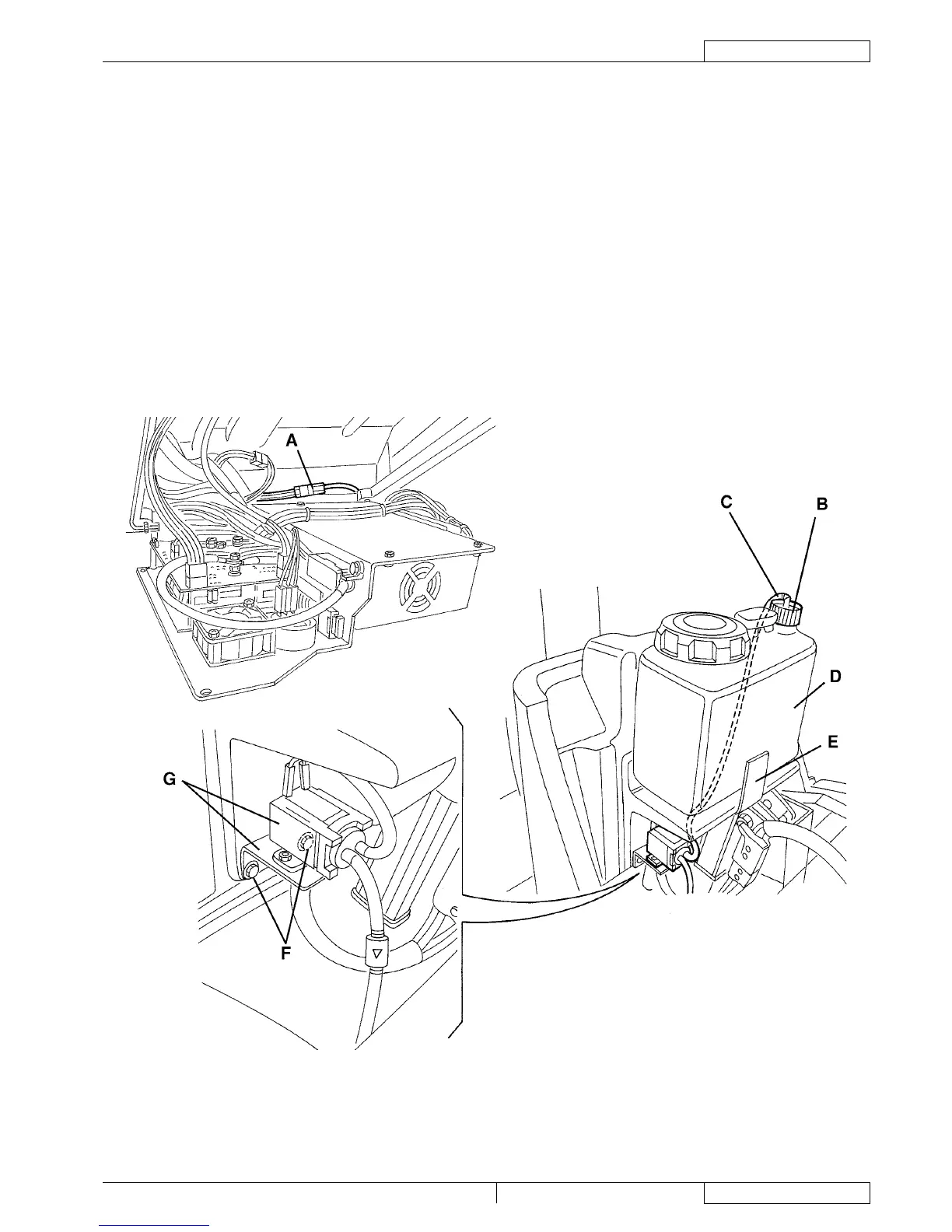

Scollegare il connettore (A) del sensore riduzione velocità in curva.
Se presente, svitare il raccordo (B) e rimuovere il tubo (C) dal serbatoio del detersivo (D); rimuovere quindi il serbatoio del
detersivo (D) sganciandolo dal ritegno (E).
Se presenti, rimuovere le viti (F) e spostare il gruppo pompa del detersivo con il supporto (G).
Rimuovere le due viti di ssaggio (H) della pedana (I).
Sollevare la pedana (J) e slare il cavo (K) del sensore attraverso il passaggio (L).
Rimuovere i dadi (M), quindi rimuovere il sensore riduzione velocità (N) con il cavo.
Montaggio
Montare i componenti nell'ordine inverso rispetto allo smontaggio, prestando attenzione a quanto segue:
inserire il cablaggio (O) del sensore di riduzione velocità, con il connettore (P) scollegato; successivamente collegare il
cablaggio al connettore (P), rispettando i colori dei cavi;
regolare il sensore riduzione velocità in curva (vedere procedura al paragrafo specico).
S301352
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
