Atenci6n:
No
ponga
la mdquina en
marcha
sin
guardacorreas.
iPeiigro
de
accidente!
Attenzione:
Non
far
funzionare
la
macchlna
senza
guardacinghia,
rischio
d'incidente!
Atengao:
Mac
use
a indquina
sem
pro-
tecpOes de correia. Perigo de acidentel

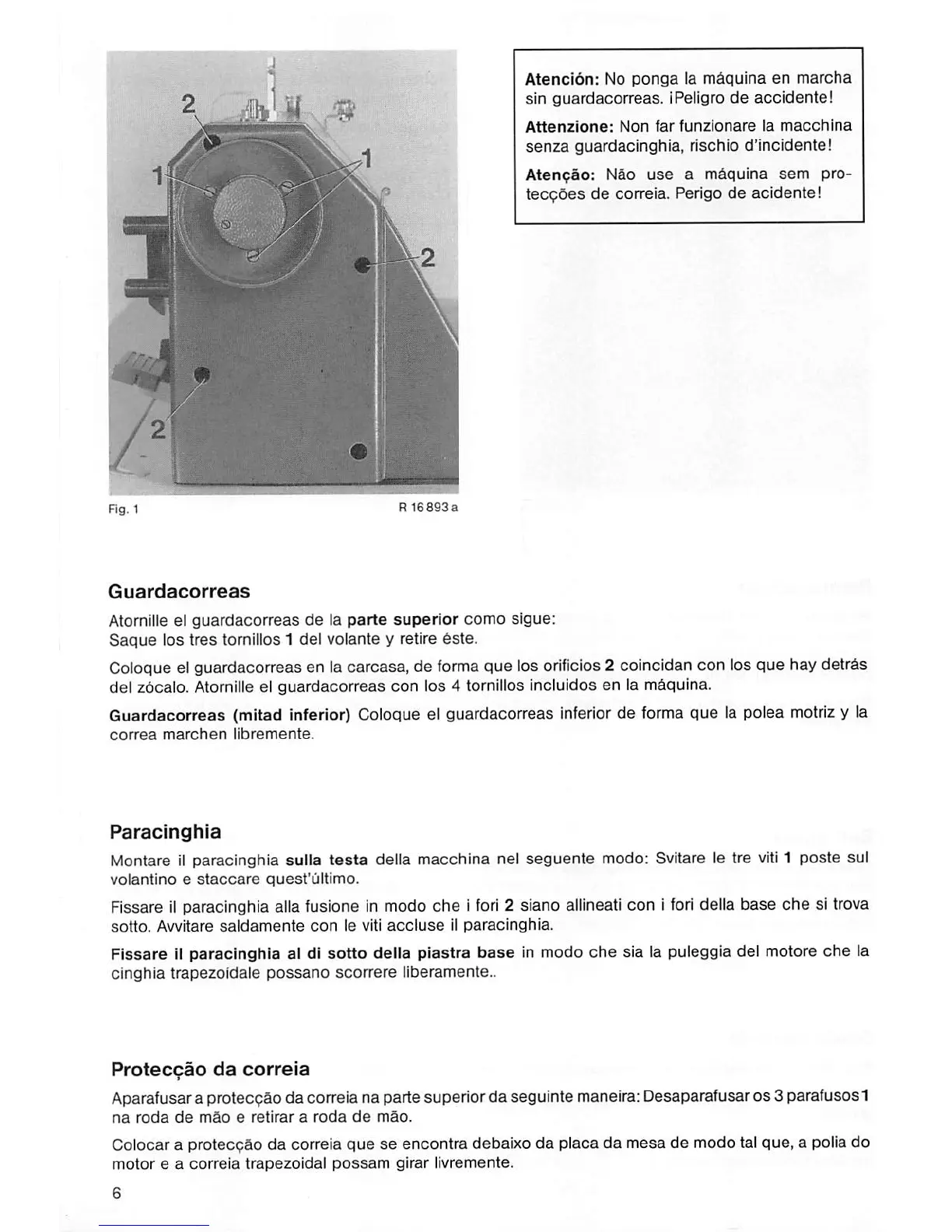

Guardacorreas
Atornllie el
guardacorreas
de la
parte
superior
como
sigue;
Saque
los
tres
tomillos 1 del volante y retire
6ste.
Coloque el guardacorreas en la carcasa, de formaque los orificios 2 coincidan con los que hay
detr^is
del zdcalo. Alomille el guardacorreas con los 4 tornillos Inoluldos en la maquina.
Guardacorreas (mitad inferior) Coloque el guardacorreas
inferior
de forma que la polea
motriz
y la
correa
marchen
libremente.
Paracinghia
Montare ii paracinghia sulla
testa
della macchlna net
seguente
modo; Svitare le tre viti1
poste
sul
volantino
e
staccare
quest'ultimo.
FIssare il paracinghia alia fuslone in modo
che
i
fori
2 siano allineati con i fori della base
che
si trova
sotto.
Awitare
saldamente
con
le vitI
accluse
il
paracinghia.
Fissare il paracinghia al dl
sotto
della piastra
base
in modo
che
sia la puleggia del motore
che
la
cinghia
trapezoidale
possano
scorrere
liberamente..
Protec9ao
da
correia
Aparafusara protecpao da correia na partesuperior da segulnte maneira:Desaparafusaros 3 parafusosi
na
roda
de
mSo
e
retirar
a
roda
de
mSo.
Colocar a protecpSo da correia que se encontra debaixo da placa da mesa de modo tal que, a polia do
motor
e a
correia
trapezoidal
possam
girar llvremente.
