Manuale d'installazione
17
RKHBH/X008BA
Unità interna per sistema a pompe di calore aria-acqua
4PW54224-1A
Collegamenti da effettuarsi in loco
Panoramica

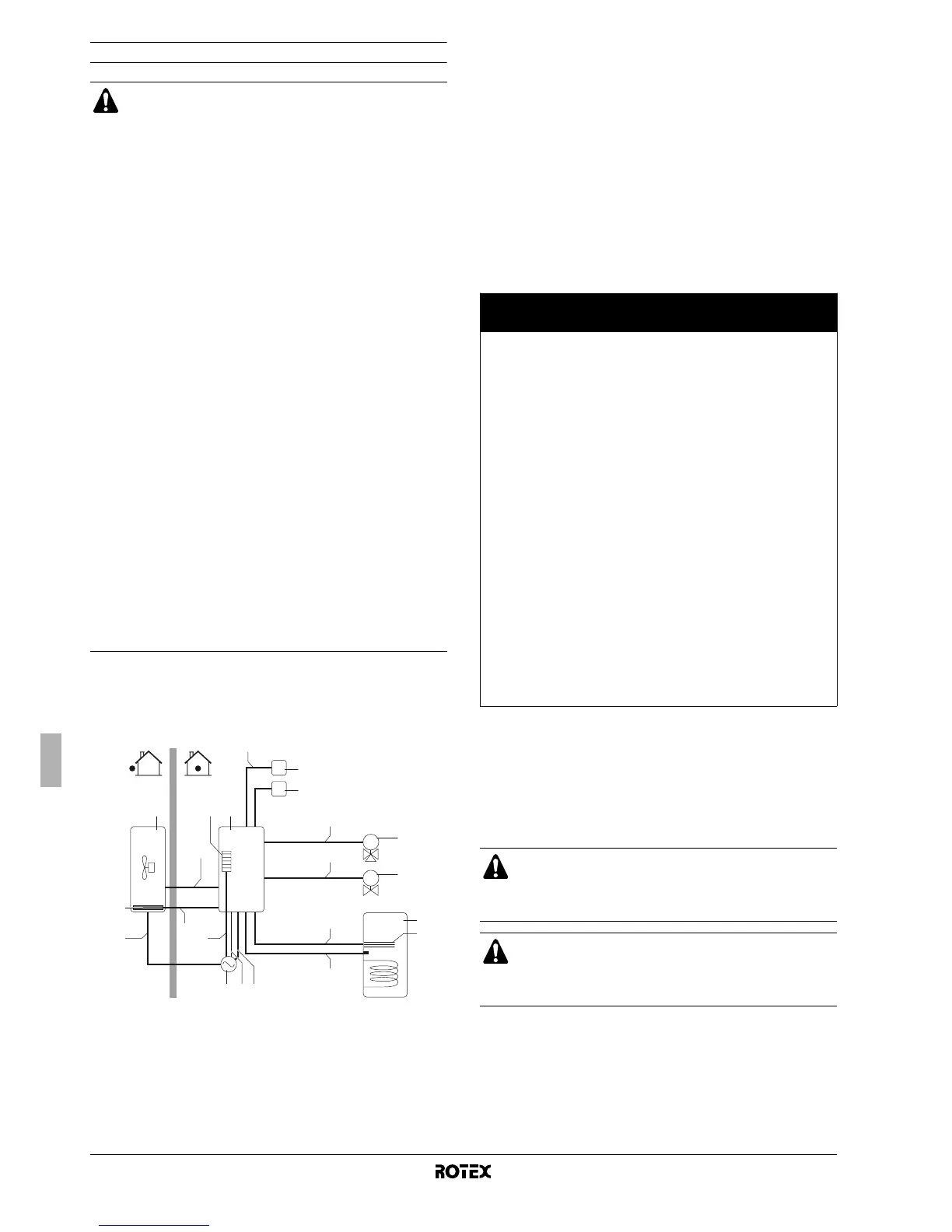

L'illustrazione sotto fornisce una panoramica dei collegamenti
elettrici sul posto tra svariate parti dell'installazione. Vedere anche
"Esempi di applicazioni tipiche" a pagina 4.
AVVERTIMENTO
■ In conformità alle normative locali e nazionali vigenti
in materia, i cavi fissi devono essere dotati di un
interruttore generale o comunque di altri dispositivi
per lo scollegamento che dispongano della separa-
zione dei contatti in tutti i poli.
■ Prima di effettuare qualunque collegamento elettrico
è indispensabile togliere l'alimentazione.
■ Utilizzare solo fili di rame.
■ Non comprimere mai i cavi legati in fascio e assicu-
rarsi che non vengano in contatto con le tubazioni e
gli angoli vivi.
Assicurarsi che sui collegamenti dei morsetti non
gravi alcuna pressione esterna.
■ L'installazione dei componenti elettrici e i collega-
menti in loco devono essere effettuati da un
elettricista qualificato e in conformità con le normative
europee e nazionali vigenti in materia.
■ Inoltre, i collegamenti in loco devono inoltre essere
eseguiti in conformità alle indicazioni riportate sullo
schema elettrico fornito insieme all'unità e alle
istruzioni riportate di seguito.
■ Accertarsi che venga usata un'alimentazione
dedicata. Non alimentare l'apparecchio attraverso una
linea alla quale sono collegate anche altre utenze.
■ Accertarsi di installare un collegamento a terra. Non
collegare l'unità a tubi accessori, ad assorbitori di
sovratensione o ad una messa a terra del telefono.
Una messa a terra incompleta può provocare
folgorazioni elettriche.
■ Accertarsi di installare un interruttore di dispersione a
terra in conformità con le normative locali e nazionali
vigenti in materia. La mancata osservanza di tale
norma può provocare folgorazioni elettriche o incendi.
■ Assicurarsi di installare i fusibili necessari.
T
I
M
M
2
B
1 4
5
D
6
7
8
9
3
E
A1011
F
K
I
C
J
H
G
A Singola alimentazione
dell'unità esterna, del
riscaldatore di riserva e
del surriscaldatore
G Valvola a 3 vie per il
serbatoio dell'acqua
calda per usi domestici
(opzionale)
B Unità esterna H Valvola a 2 vie per la
modalità di raffredda-
mento (non di fornitura)
C Elettroriscaldatore della
piastra di fondo
EKBPHT
(a)
(a) Il riscaldatore della piastra di fondo è applicabile solo in combinazione con RRLQ
o nel caso del kit EKBPHT opzionale.
I Serbatoio dell'acqua
calda per usi domestici
(opzionale)
D Riscaldatore di riserva
E Unità interna J Surriscaldatore
(opzionale)
F Termostato ambiente
(opzionale)
K Interfaccia utente
(controller digitale)
Compo-
nente
Descrizione
Numero
richiesto di
conduttori
Massimo
assorbimento in
funzionamento
1 Cavo di alimentazione per
l'unità esterna
2+GND
(a)
(a) Vedere la targhetta informativa sull'unità esterna.
2 Cavo di alimentazione e di
comunicazione dell'unità
interna
3+GND
(b)
(b) Sezione del cavo 2,5 mm
2
3 Cavo di alimentazione per
l'elettroriscaldatore della
piastra di fondo
2
(c)
(c) Sezione minima del cavo 1,5 mm
2
4 Cavo di alimentazione del
riscaldatore di riserva
2+GND o
3+GND
(d)
(d) Vedere la tabella in "Collegamento dell'alimentazione elettrica del riscaldatore di
riserva" a pagina 19.
5 Cavo del termostato ambiente 3 o 4 100 mA
(c)
6 Cavo di comando della valvola
a 3 vie
2+GND 100 mA
(c)
7 Cavo di comando della valvola
a 2 vie
2+GND 100 mA
(c)
8 Cavo di alimentazione e di
protezione termica del
surriscaldatore
4+GND
(b)
9 Cavo del termistore 2
(e)
(e) I cavi del termistore e di collegamento (12 m) sono forniti assieme al serbatoio
dell'acqua calda per usi domestici.
10 Cavo di alimentazione del
surriscaldatore
2+GND 13 A
11 Cavo dell'alimentazione a
tariffa kwh ridotta (contatto
pulito)
2
(f)
(f) Sezione del cavo da 0,75 mm
2
a 1,25 mm
2
, lunghezza massima: 50 m.
Il contatto privo di tensione garantisce il carico minimo applicabile di 15 V CC,
10 mA.
12 Cavo dell'interfaccia dell'utente 2
(g)
(g) Sezione del cavo da 0,75 mm
2
a 1,25 mm
2
, lunghezza massima: 500 m.
ATTENZIONE
Le dimensioni dei cavi e dei fili elettrici devono essere
conformi alle normative vigenti in materia a livello locale e
nazionale.
AVVERTIMENTO
Dopo aver completato i collegamenti elettrici, accertarsi
che ogni parte e terminale elettrici all'interno del quadro
elettrico siano ben saldi.
