RKHBH/X008BA
Unità interna per sistema a pompe di calore aria-acqua
4PW54224-1A
Manuale d'installazione
22

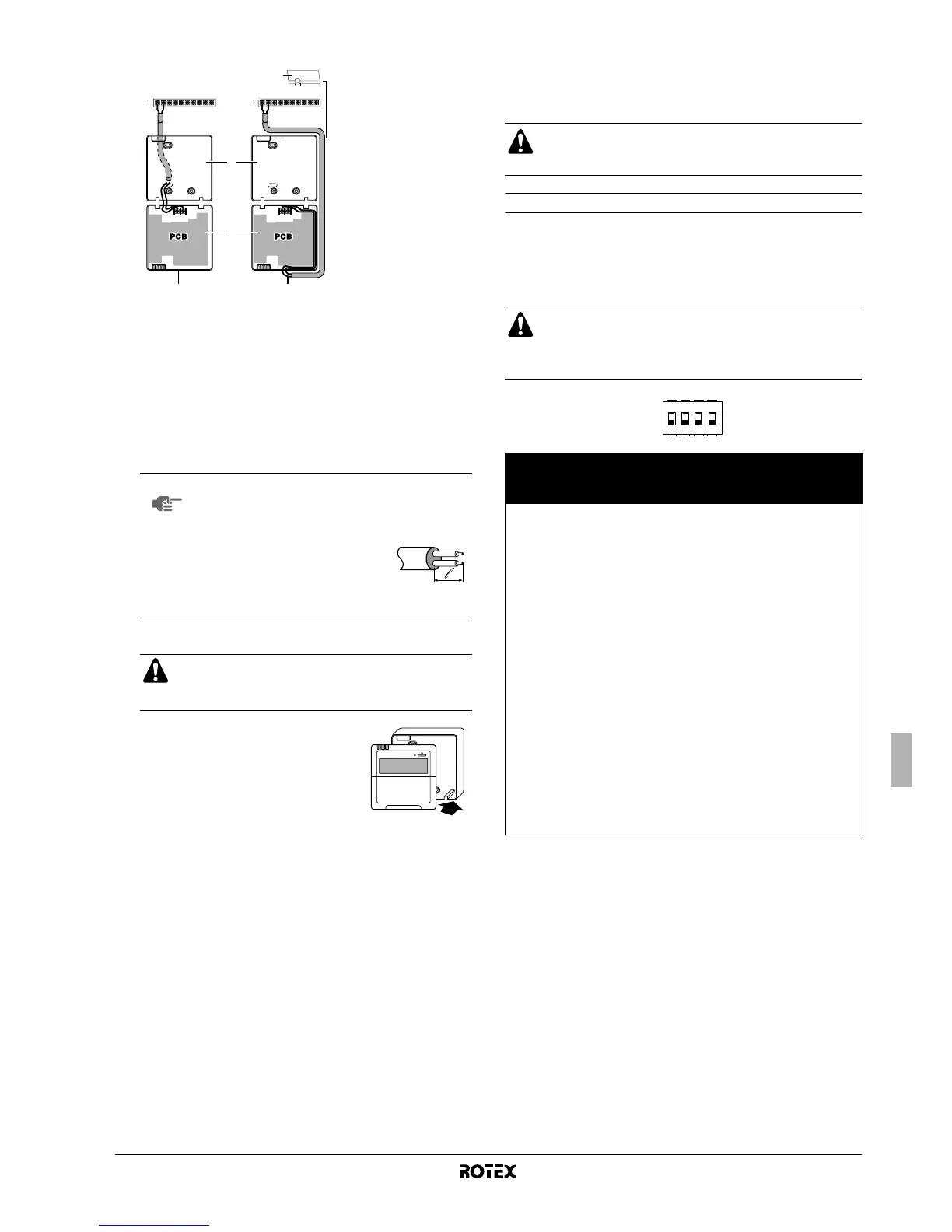

3 Collegare i cavi all'unità.
Collegare i morsetti che si trovano sulla parte anteriore del
sistema di comando digitale ai morsetti collocate all'interno
dell'unità (P1 a 16, P2 a 16a).
4 Rimontare la parte superiore del sistema di comando digitale.
Iniziare il montaggio dalle clip di fondo.
AVVIO E CONFIGURAZIONE
L'unità interna deve essere configurata dall'installatore in conformità
all'ambiente di installazione (clima esterno, optional installati e così
via) e all'esperienza dell'utente.
Panoramica delle impostazioni del microinterruttore
Il microinterruttore SS2 si trova sulla PCB del quadro elettrico
(consultare "Componenti principali del quadro elettrico" a pagina 11)
e consente la configurazione dell'installazione del serbatoio
dell'acqua calda per usi domestici, il collegamento del termostato
ambiente e il funzionamento della pompa.
1 Unità
2 Parte posteriore del sistema di comando digitale
3 Parte anteriore del sistema di comando digitale
4 Collegamenti elettrici dal lato posteriore
5 Collegamenti elettrici dal lato superiore
6 Aprire il foro di passaggio per i cavi tramite un tronchesino o un
attrezzo analogo.
NOTA
■ I cavi di collegamento devono essere fatti
correre lontano dai cavi di alimentazione per
prevenire l'acquisizione di disturbi elettrici
(disturbi esterni).
■ Togliere la schermatura della
parte del cavo che deve
essere fatta transitare
all'interno dell'involucro del
comando digitale a distanza ( l ).
ATTENZIONE
Durante il montaggio fare attenzione a non pizzicare il
cavo.
P1P2
1
1
6
2
3
4 5
P1P2
16a
16
16a
16
1
È importante che tutte le informazioni contenute nel pre-
sente capitolo vengano lette in sequenza dall'installatore e
che il sistema venga configurato come pertinente.
AVVERTIMENTO
Interrompere l'alimentazione prima di aprire il coperchio di
servizio del quadro elettrico e apportare qualsiasi modifica
alle impostazioni del microinterruttore.
Micro-
inter-
ruttore
SS2
Descrizione ON OFF
1 Non applicabile per
l'installatore
— (Default)
2 Installazione del serbatoio
dell'acqua calda per usi
domestici (consultare
"Configurazione
dell'installazione del
serbatoio dell'acqua calda
per usi domestici" a
pagina 24)
Installato Non installato
(Impostazione
predefinita)
3 Collegamento del termo-
stato ambiente (consultare
"Configurazione di
installazione del
termostato ambiente" a
pagina 23)
Termostato
ambiente
collegato
Nessun
termostato
ambiente
collegato
(Impostazione
predefinita)
4 Questa impostazione
(a)
stabilisce la modalità di
funzionamento della
pompa di calore in caso
di richiesta simultanea di
maggiore
riscaldamento/raffreddam
ento dell'ambiente e
riscaldamento dell'acqua
per usi domestici.
(a) Applicabile solo nel caso in cui il microinterruttore 2 = ON
Priorità di
riscaldamento/raf
freddamento
Priorità al lato
con la richiesta
più alta
(b)
(b) La modalità di riscaldamento/raffreddamento o la modalità di riscaldamento
dell'acqua per usi domestici possono essere limitate con un timer di
programmazione e/o impostazioni in loco (4, 5, 8).
4321
ONOFF
