Montaj kılavuzu
5
RKHBH/X008BA
Hava su tipi ısı pompa sistemi iç ünitesi
4PW54224-1A
Kullanım suyu ısıtma
Kullanım sıcak suyu ısıtma modu etkin olduğu zaman (kullanıcı
tarafından manüel olarak veya bir program zamanlayıcıyı
aracılığıyla), hedef kullanım sıcak suyu sıcaklığına ısı eşanjör
serpantini ile elektrikli buster ısıtıcının kombinasyonu ile erişilecektir.
Kullanım sıcak suyunun sıcaklığı kullanıcının düzenlediği ayar
noktasının altına düştüğünde, kullanım sıcak suyu 3 yollu vana
çalıştırılarak ısı pompası vasıtasıyla ısıtılacaktır. Kullanım sıcak suyu
ihtiyacının büyük veya sıcaklık ayarının yüksek olması halinde,
buster ısıtıcı (11) destek verebilir.

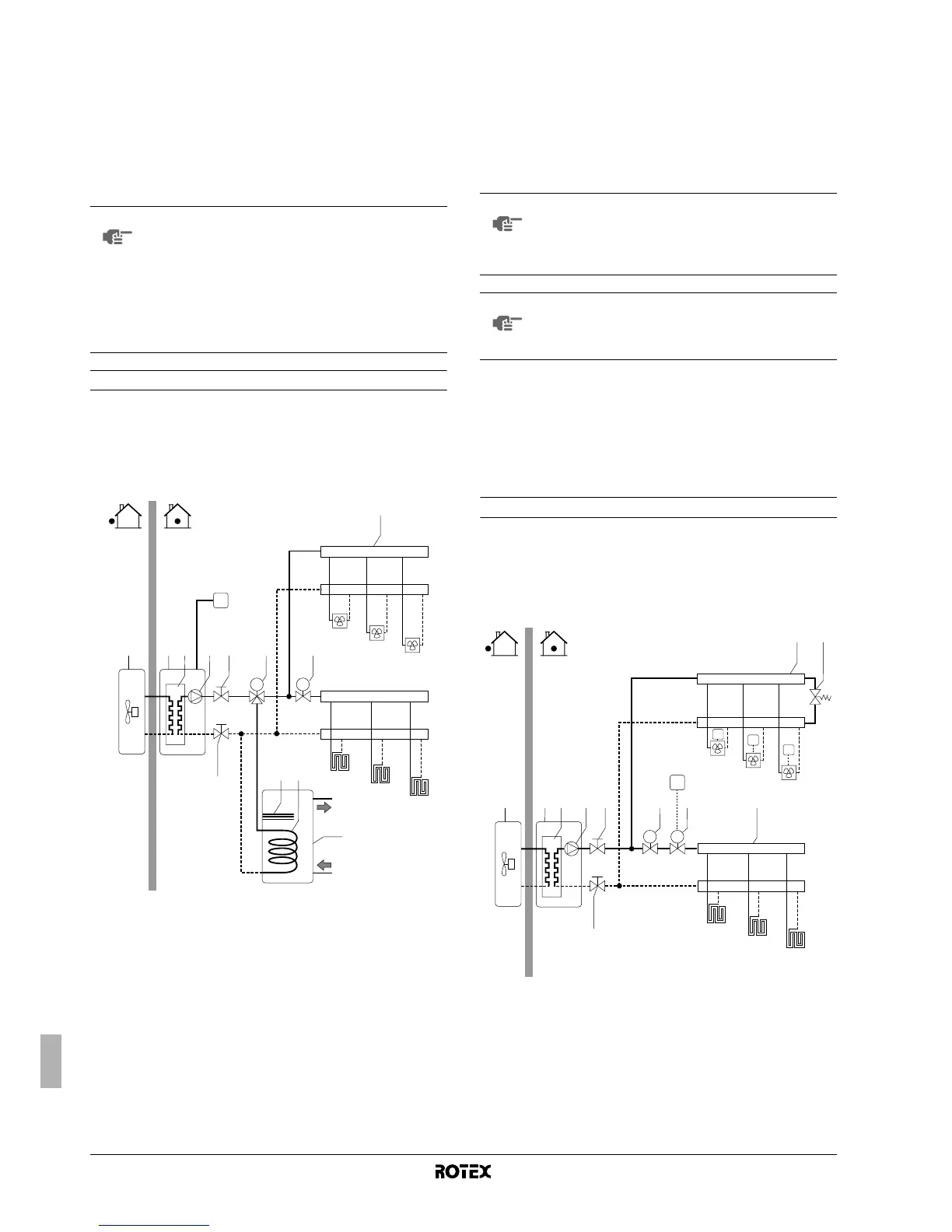

Uygulama 3
İç üniteye bağlı ısıtma/soğutma için ayarlanan oda termostatı ile
hacim soğutma ve ısıtma uygulaması. Isıtma, zeminden ısıtma
devreleri ve fan koil üniteleri vasıtasıyla sağlanır. Soğutma sadece
fan koil üniteleri vasıtasıyla sağlanır.
Kullanım sıcak suyu, iç üniteye bağlı olan kullanım sıcak suyu
deposu üzerinden sağlanır.
Pompa işletimi ve hacim ısıtma ve soğutma
Mevsime bağlı olarak, müşteri oda termostatında(T) ısıtma veya
soğutma seçecektir. Bu seçim kullanıcı arabirimi işlemiyle yapılamaz.
Oda termostatından (T) hacim ısıtma/soğutma talebi geldiğinde,
pompa çalışmaya başlayacak ve iç ünite (2) "ısıtma moduna"/
"soğutma moduna" geçiş yapacaktır. Dış ünite (1), çıkışı hedeflenen
sıcak/soğuk su sıcaklığına erişmek için çalışmaya başlayacaktır.
Soğutma modunda, 2 yollu vana (13) soğuk suyun zeminden ısıtma
devrelerinden (FHL) geçişini kesmek için kapanacaktır.
Isıtma/soğutma işletiminin AÇMA/KAPAMA ayarı oda termostatı
tarafından yapılır ve iç ünite üzerindeki kullanıcı arayüzü tarafından
yapılamaz.
Kullanım suyu ısıtma
Kullanım suyu ısıtma, "Uygulama 2" sayfa 4 konusunda
açıklanmıştır.
Uygulama 4
İç üniteye bağlı oda termostatı olmayan, ancak zeminden ısıtmayı
kontrol eden yalnız ısıtma oda termostatı (yalnız ısıtma ayarlı) ve fan
koil üniteleri kontrol eden ısıtma/soğutma termostatı (ısıtma/soğutma
ayarlı) bulunan hacim ısıtma ve soğutma uygulaması. Isıtma,
zeminden ısıtma devreleri ve fan koil üniteleri vasıtasıyla sağlanır.
Soğutma sadece fan koil üniteleri vasıtasıyla sağlanır.
NOT
İç ünite, düşük dış sıcaklıklarda kullanım sıcak
suyunun sadece buster ısıtıcı tarafından ısıtılabileceği
şekilde ayarlanabilir. Bunun yapılması, ısı pompasını
tam kapasitesinin hacim ısıtma için kullanılmasını
sağlar.
Düşük dış sıcaklıklar için kullanım sıcak suyu depo
konfigürasyonu ile ilgili detaylar "Saha ayarları"
sayfa 24 konusunda, saha ayarları [5-02] ile [5-04]
arasında bulunabilir.
1 Dış ünite 10 Kullanım sıcak suyu
deposu (opsiyonel)
2 İç ünite
3 Isı eşanjörü 11 Buster ısıtıcı
4 Pompa 12 Isı eşanjör serpantini
5 Kesme vanası 13 Motorlu 2 yollu vana
(sahadan temin edilir)
6 Kolektör (sahadan
temin edilir)
7 Kesme vanası FCU1..3 Fan koil ünitesi
(opsiyonel)
8 Motorlu 3 yollu vana
(sahadan temin edilir)
FHL1..3 Zeminden ısıtma devresi
T Isıtma/soğutma anahtarı
ile oda termostatı
(opsiyonel)
M M
FHL1
T
FHL2
FHL3
FCU1
FCU2
FCU3
54321
6
7
8 13
10
11 12
NOT
Termostat kablolarını doğru terminallere bağladığınız-
dan (bkz. "Termostat kablosunun bağlanması"
sayfa 18) ve DIP anahtar geçiş anahtarlarını doğru
ayarladığınızdan (bkz. "Oda termostatı montaj
konfigürasyonu" sayfa 22) emin olun.
NOT
2 yollu vana (13) kablo bağlantıları, NC (normalde
kapalı) ve NO (normalde açık) vana için farklıdır! Kablo
bağlantı şemasındaki ayrıntılara uygun olarak doğru
terminal numaralarına bağladığınızdan emin olun.
M
FCU1
FCU2
FCU3
T4
T5
T6
FHL1
FHL2
FHL3
T
54321
6
7
13
M
14
6
9
