RKHBH/X008BA
Hava su tipi ısı pompa sistemi iç ünitesi
4PW54224-1A
Montaj kılavuzu
12
İç ünitenin montajı
Montaj yerinin seçilmesi
Ünite iç mekanda aşağıdaki gerekleri karşılayan bir yerde duvara
monte edilir.
■ Montaj yeri dondan korunmuş olmalıdır.
■ Ünite etrafındaki alan servis için yeterli olmalıdır. (Bkz. şekil 2).
■ Ünite etrafındaki alan yeterli hava sirkülasyonu için elverişli
olmalıdır.
■ Yoğuşma akışı (yalnız drenaj tava kiti EKHBDP ile donatılmış
RKHBX modelleri için) ve basınç boşaltma valf tahliyesi için bir
önlem mevcuttur.
■ Montaj yeri, ünitenin çalışma ağırlığını taşıyabilecek kapasitede,
düz yüzeye sahip yanıcı olmayan dikey bir duvar olmalıdır (bkz.
"Teknik özellikler" sayfa 38).
■ Yanıcı gaz kaçağından dolayı yangın tehlikesi yoktur.
■ Bütün boru uzunlukları ve mesafeler dikkate alınmış olmalıdır.
■ Normal işletim sırasında hydrobox ünitesi gürültü gibi
algılanabilecek ses üretir. Ses su pompası çalışmasından
ve/veya kontaktör harekete geçmesinden kaynaklanabilir. Bu
nedenle hydrobox ünitesinin sese duyarlı bir ortamda (örn. yatak
odası) veya yakınında olmayan sağlam bir duvara monte
edilmesi önerilir.
■ Üniteyi yüksek neme sahip yerlere monte etmeyin (örn. banyo).
■ Boru çapını gerekli su akışına ve eldeki pompanın ESP'sine
göre seçin.
■ Cihaz patlama ihtimali bulunan bir atmosferde kullanıma yönelik
değildir.
■ Üniteyi sıklıkla çalışma alanı olarak kullanılan yerlere kurmayın.
Çok toz çıkaran inşaat işleri (örn. taşlama işleri) yapılması
halinde ünitenin üzeri örtülmelidir.
■ Bir su kaçağı olması durumunda, suyun montaj mahalli ve
çevresinde herhangi bir zarara yol açmamasına dikkat edin.
■ Ünitenin üzerine hiçbir cisim veya ekipman koymayın.
■ Soğutucu kaçağı olması halinde yerel ve ulusal düzenlemeler
doğrultusunda yeterli önlemlerin alındığından emin olun.
Ölçüler ve servis alanı
Ölçüm birimi: mm
Ünitenin ölçüleri, bkz. şekil 2
Gerekli servis alanı, bkz. şekil 2
Ünitenin muayenesi, taşınması ve ambalajından
çıkarılması
■ İç ünite, ağaç palet üzerine kuşaklarla bağlanmış mukavva bir
kutu içine ambalajlanmıştır.
■ Teslimatta ünite kontrol edilmeli ve herhangi bir hasar derhal
taşımacı hasar acentesine bildirilmelidir.
■ Tüm iç ünite aksesuarlarının (bkz. "Aksesuarlar" sayfa 2)
kapsanıp kapsanmadığını kontrol edin.
■ Taşıma sırasındaki hasara mani olmak için üniteyi mümkün
olduğunca nihai montaj konumuna kadar orijinal ambalajında
getirin.

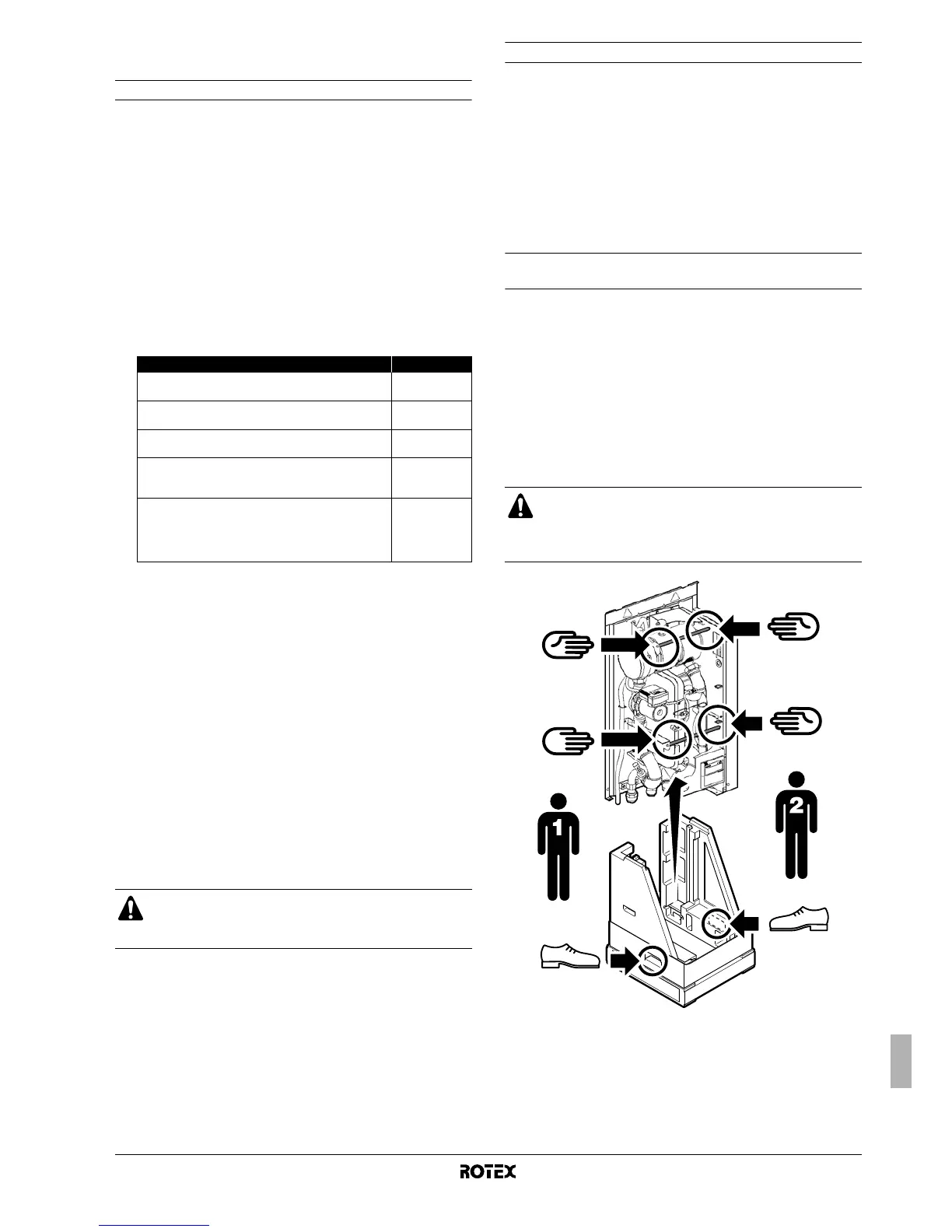

■ İç ünite yaklaşık 46 kg ağırlıktadır ve verilen iki adet kaldırma
çubuğu kullanılarak iki kişi tarafından kaldırılmalıdır.
Gereklilik Değer
Dış ve iç ünite arasında izin verilen maksimum
soğutucu boru uzunluğu
30 m
Dış ve iç ünite arasında gerekli olan minimum
soğutucu boru uzunluğu
3 m
Dış ünite ve iç ünite arasında izin verilen maksimum
yükseklik farkı
20 m
3 yollu vana ile iç ünite arasında izin verilen
maksimum uzaklık (sadece kullanım sıcak suyu
deposu olan montajlar için).
3 m
Kullanım sıcak suyu deposu ile iç ünite arasında izin
verilen maksimum uzaklık (sadece kullanım sıcak
suyu deposu olan montajlar için). Kullanım sıcak suyu
deposu ile verilen termistör kablosu 12 m
uzunluktadır.
10 m
İKAZ
Kurulumda kullanım sıcak suyu deposu (opsiyonel) varsa,
kullanım sıcak su deposu montaj kılavuzuna bakın.
1 Esnek drenaj hortumu 5 Soğutucu gaz bağlantısı
2 Su çıkış bağlantısı FBSP Dişi İngiliz Standart
Boru
3 Su giriş bağlantısı
4 Soğutucu sıvı bağlantısı MBSP Erkek İngiliz Standart
Boru
İKAZ
Üniteyi kaldırmak için anahtar kutusundan veya borulardan
tutmayın! Üniteyi kaldırmak için iki adet kaldırma çubuğu
verilmiştir.
