Rotex RKHBH008BA - Ligações Eléctricas Locais

Manual de instalação
17
RKHBH/X008BA
Unidade interior para o sistema de bomba de calor ar/água
4PW54224-1A
Ligações eléctricas locais

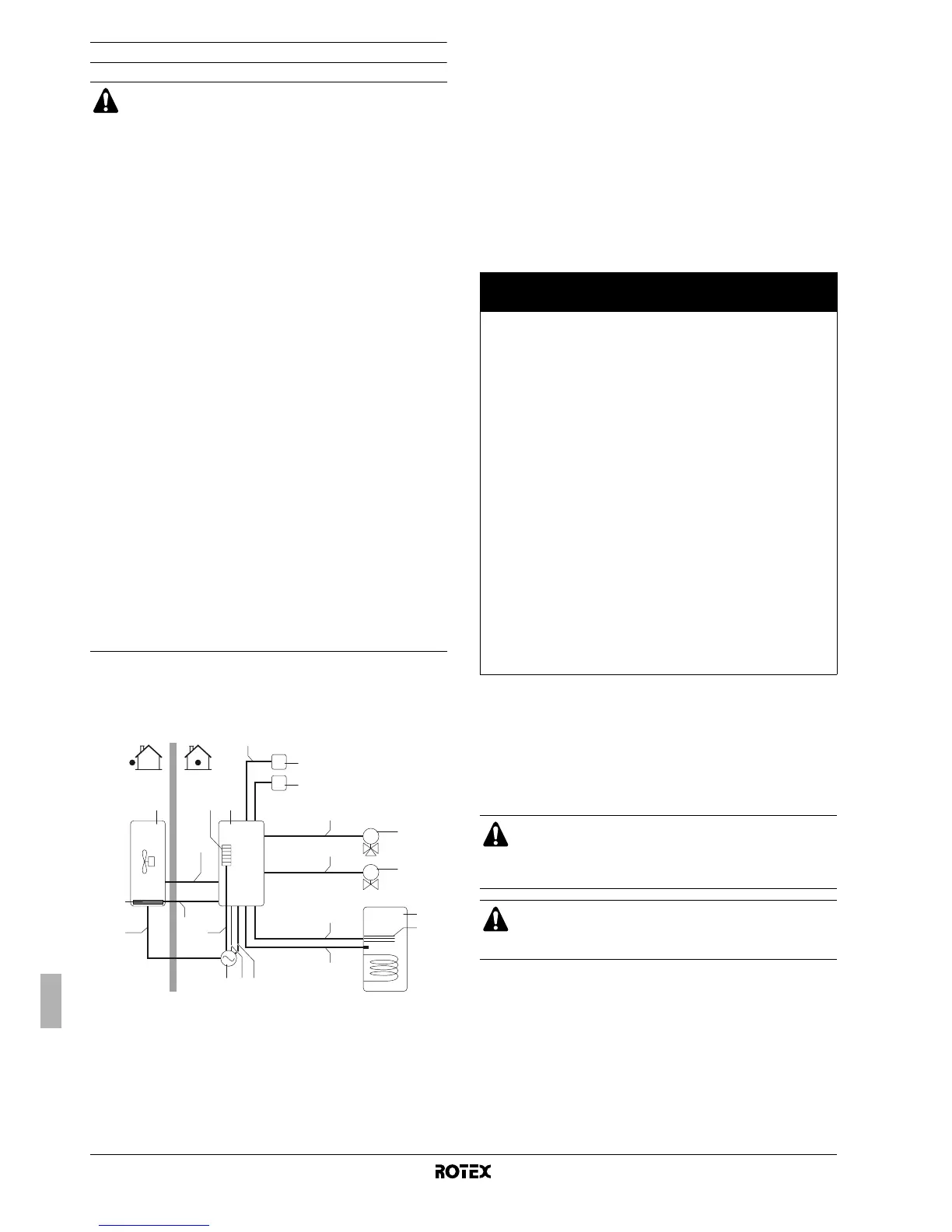

Visão geral
A figura que se segue dá uma visão geral das ligações eléctricas
locais necessárias entre os vários componentes da instalação.
Consulte também "Exemplos de aplicações habituais" na página 4.
ATENÇÃO
■ É essencial incluir nas ligações eléctricas fixas um
interruptor geral (ou outra forma de interrupção do
circuito), com quebra de contacto em todos os pólos,
em conformidade com os regulamentos locais e
legislação nacional aplicável.
■ Desligue a fonte de alimentação antes de efectuar
quaisquer ligações.
■ Utilize apenas fios de cobre.
■ Nunca aperte ao molho os cabos e certifique-se de
que nenhum cabo entra em contacto com a tubagem
nem com arestas afiadas.
Certifique-se de que não é aplicada qualquer pressão
externa às ligações dos terminais.
■ Toda a cablagem de ligação à rede e respectivos
componentes devem ser instalados por um
electricista qualificado e satisfazer os regulamentos
europeus e nacionais relevantes.
■ A cablagem de ligação à rede deve ser instalada de
acordo com o esquema eléctrico fornecido com a
unidade e as instruções fornecidas de seguida.
■ Certifique-se de que utiliza uma fonte de alimentação
dedicada. Nunca utilize uma fonte de alimentação
partilhada por outro aparelho eléctrico.
■ Certifique-se de que foi efectuada uma ligação à
terra. Não efectue ligações à terra através de
canalizações, acumuladores de sobretensão, ou fios
de terra da rede telefónica. Uma ligação à terra
incompleta pode originar choques eléctricos.
■ Certifique-se da instalação de um disjuntor de
protecção contra fugas para a terra em conformidade
com a legislação nacional e regulamentos locais
aplicáveis. Caso contrário, podem verificar-se
choques eléctricos ou um incêndio.
■ Certifique-se de instalar os fusíveis necessários.
T
I
M
M
2
B
1 4
5
D
6
7
8
9
3
E
A1011
F
K
I
C
J
H
G
A Fonte de alimentação
única para a unidade de
exterior, aquecedor de
reserva e aquecedor de
apoio
G Válvula de 3 vias para o
tanque de água quente
doméstica (opcional)
H Válvula de 2 vias para o
modo de refrigeração
(fornecimento local)B Unidade de exterior
C Aquecedor da base da
unidade EKBPHT
(a)
(a) O aquecedor da base da unidade só se aplica em combinação com RRLQ ou em
caso de uso do kit opcional EKBPHT.
I Tanque de água quente
doméstica (opcional)
D Aquecedor de reserva J Aquecedor de apoio
(opcional)
E Unidade interior
F Termóstato de ambiente
(opcional)
K Interface de utilizador
(controlador digital)
Item Descrição
Número de
condutores
necessários
Corrente
máxima de
funcionamento
1 Cabo de alimentação da
unidade de exterior
2+GND
(a)
(a) Consulte a placa de especificações da unidade de exterior.
2 Cabo de alimentação e
comunicações da unidade
interior
3+GND
(b)
(b) Cabo de secção 2,5 mm
2
3 Cabo de alimentação do
aquecedor da base da unidade
2
(c)
(c) Cabo de secção mínima 1,5 mm
2
4 Cabo de alimentação do
aquecedor de reserva
2+GND ou
3+GND
(d)
(d) Consulte a tabela em "Ligação da fonte de alimentação do aquecedor de
reserva" na página 19.
5 Cabo do termóstato da divisão 3 ou 4 100 mA
(c)
6 Cabo de controlo da válvula
de 3 vias
2+GND 100 mA
(c)
7 Cabo de controlo da válvula
de 2 vias
2+GND 100 mA
(c)
8 Cabo de alimentação
do aquecedor de apoio
e da protecção térmica
4+GND
(b)
9 Cabo do termístor 2
(e)
(e) O termístor e o cabo de ligação (12 m) são fornecidos com o tanque de água
quente doméstica.
10 Cabo de alimentação
do aquecedor de apoio
2+GND 13 A
11 Cabo de alimentação
em tarifário bonificado
(contacto isento de tensão)
2
(f)
(f) Cabo de secção 0,75 mm
2
a 1,25 mm
2
, comprimento máximo: 50 m.
O contacto isento de tensão deve assegurar a carga mínima aplicável de
15 V CC, 10 mA.
12 Cabo da interface de utilizador 2
(g)
(g) Cabo de secção 0,75 mm
2
a 1,25 mm
2
, comprimento máximo: 500 m.
AVISO
Seleccione todas as dimensões de cabos e fios em
conformidade com a legislação nacional e regulamentos
locais aplicáveis.
ATENÇÃO
Após concluir as ligações eléctricas, verifique se todos os
componentes eléctricos e terminais estão bem fixos.
