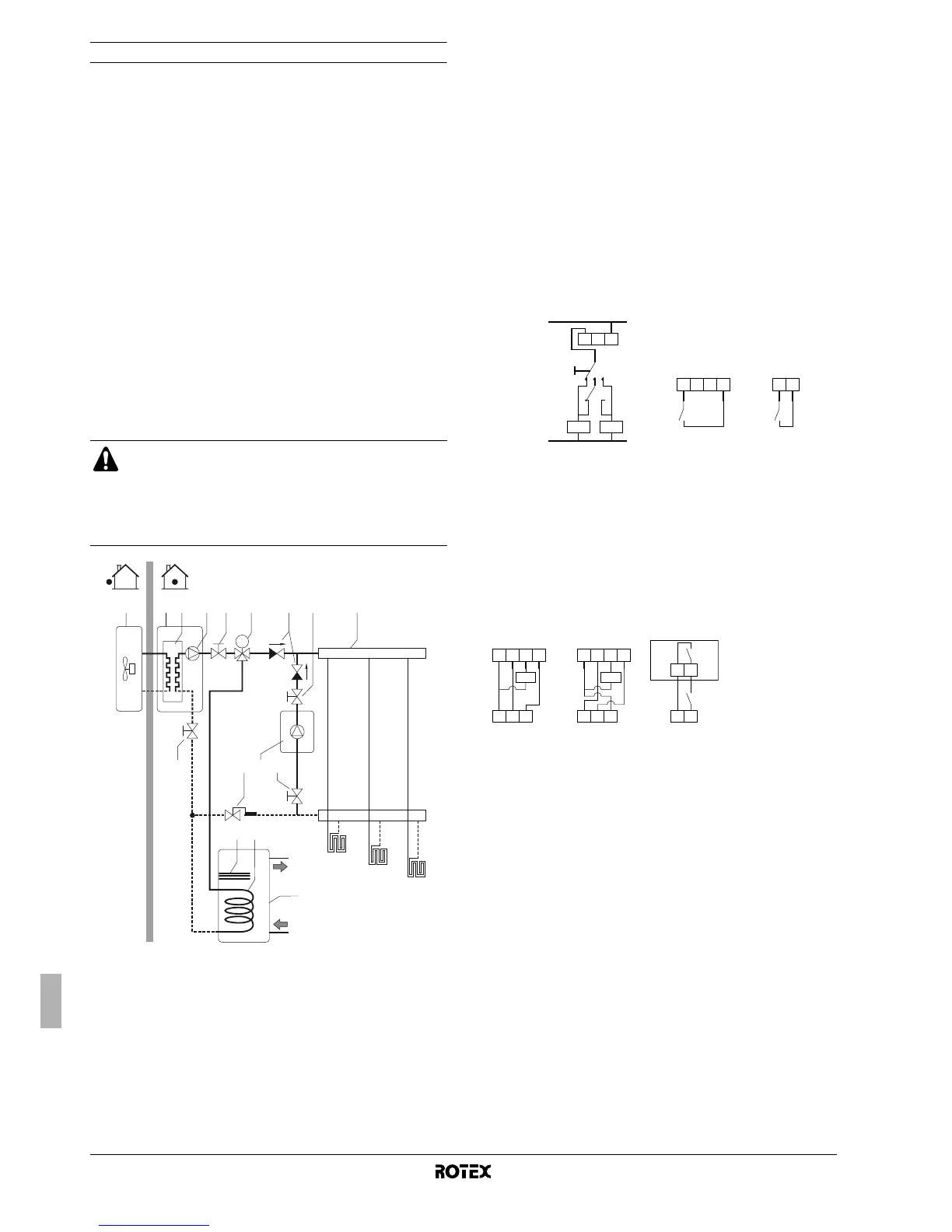

Rotex RKHBH008BA - Instalação 5

Manual de instalação
7
RKHBH/X008BA
Unidade interior para o sistema de bomba de calor ar/água
4PW54224-1A
Instalação 5
Aquecimento ambiente com uma caldeira auxiliar (funcionamento
alternado)
Aplicação de aquecimento ambiente, através da unidade interior
Rotex ou de uma caldeira auxiliar, ligada ao sistema. A decisão entre
a utilização da unidade interior RKHB* ou da caldeira é conseguida
por um contacto auxiliar ou um contacto controlado pela unidade
interior RKHB*.
Este contacto auxiliar pode, por exemplo, ser um termóstato
associado à temperatura exterior, um contacto do contador de
electricidade, um contacto activado manualmente, etc. Consulte
"Ligações eléctricas locais, configuração A" na página 7.
O contacto controlado pela unidade interior RKHB* (também
chamado "sinal de permissão para a caldeira auxiliar") é
determinado pela temperatura exterior (termístor situado na unidade
de exterior). Consulte a "Ligações eléctricas locais, configuração B"
na página 7.
O funcionamento bivalente só é possível para aquecimento
ambiente, não para aquecimento de água doméstica. A água quente
doméstica, em tal instalação, é sempre fornecida pelo tanque de
água quente doméstica, que está ligado à unidade interior Rotex.
A caldeira auxiliar tem de ser integrada nas tubagens e na ligações
eléctricas locais, conforme indicado nas figuras que se seguem.
Ligações eléctricas locais, configuração A
Ligações eléctricas locais, configuração B
Funcionamento
■ Configuração A
Quanto o termóstato de ambiente (T) se fecha, começa a
funcionar a unidade RKHB* ou a caldeira, conforme a posição
do contacto auxiliar (A).
■ Configuração B
Quando o termóstato de ambiente solicita aquecimento,
começa a funcionar a unidade RKHB* ou a caldeira, conforme a
temperatura exterior (estado de "sinal de permissão para a
caldeira auxiliar").
Quando a permissão é dada à caldeira, o aquecimento
ambiente por parte da unidade RKHB* é desligado
automaticamente.
Para mais informações, consulte a regulação local [C-02~C-04].
AVISO
■ Certifique-se de que a caldeira e a integração desta
no sistema estão em conformidade com os regula-
mentos nacionais e comunitários relevantes.
■ Rotex não pode ser responsabilizada por situações
incorrectas ou inseguras no sistema da caldeira.
M
FHL1
FHL2
FHL3
54321 8 18
16 17157
617
12
10
11
1 Unidade de exterior 11 Serpentina do
permutador de calor
2 Unidade interior
3 Permutador de calor 12 Tanque de água quente
doméstica (opcional)
4 Bomba
5 Válvula de fecho 15 Caldeira
(fornecimento local)
6 Colector
(fornecimento local) 16 Válvula-aquastato
(fornecimento local)
7 Válvula de fecho 17 Válvula de fecho
(fornecimento local)
8 Válvula de 3 vias
motorizada (fornecida
com o tanque de água
quente doméstica)
18 Válvula de retenção
(fornecimento local)
FHL1...3 Circuitos de aquecimento
de piso (fornecimento
local)
10 Aquecedor de apoio
Boiler
thermostat input
Entrada do termóstato da caldeira
A Contacto auxiliar (normal, fechado)
H Termóstato de ambiente, pedido de aquecimento
(opcional)
K1A Relé auxiliar para activação da unidade RKHB*
(fornecimento local)
K2A Relé auxiliar para activação da caldeira
(fornecimento local)
Boiler
thermostat input
Entrada do termóstato da caldeira
C Termóstato de ambiente, pedido de refrigeração
(opcional)
H Termóstato de ambiente, pedido de aquecimento
(opcional)
Com Termóstato comum de ambiente (opcional)
K1A Relé auxiliar para activação da caldeira
(fornecimento local)
KCR Sinal de permissão para a caldeira auxiliar
123 4
K1A
K1A
K2A
X
Y
K2A
Boiler
thermostat input
L
N
RKHB*/auto
/ Boiler
A
RKHB*
X2M
H
Com
X1 X2
X Y
K1A
KCR
EKRP1HB
Boiler
thermostat input
12
3 4
HC
Com
K1A
RKHB*
X2M
RKRTR*
12
3 4
C
Com H
K1A
RKHB*
X2M
RKRTW*
