Rotex RKHBH008BA - Applicazione 4; Applicazione 5

RKHBH/X008BA
Unità interna per sistema a pompe di calore aria-acqua
4PW54224-1A
Manuale d'installazione
6
Applicazione 4
Applicazione di riscaldamento e di raffreddamento dell'ambiente
senza termostato ambiente collegato all'unità interna, ma con il
termostato ambiente di solo riscaldamento che controlla il riscalda-
mento a pavimento e il termostato di raffreddamento/riscaldamento
che controlla i ventilconvettori. Il riscaldamento è fornito dagli anelli di
riscaldamento a pavimento e dai ventilconvettori. Il raffreddamento è
fornito solo dai ventilconvettori.
Funzionamento della pompa
Senza un termostato collegato all'unità interna (2), la pompa (4) può
essere configurata per funzionare quando è attivata l'unità interna
oppure finché non è stata raggiunta la temperatura richiesta
dell'acqua.
Riscaldamento e raffreddamento dell'ambiente
A seconda della stagione, il cliente sceglie il riscaldamento o il
raffreddamento attraverso l'interfaccia dell'utente sull'unità interna.
L'unità esterna (1) funziona in modalità di riscaldamento o di
raffreddamento per raggiungere la temperatura target dell'acqua in
uscita.
Quando l'unità si trova nella modalità di riscaldamento, la valvola a
2 vie (13) è aperta. L'acqua calda viene fornita sia ai ventilconvettori
che agli anelli di riscaldamento a pavimento.
Quando l'unità si trova nella modalità di raffreddamento, la valvola a
2 vie (13) è chiusa per impedire all'acqua fredda di entrare negli
anelli di riscaldamento a pavimento (FHL).
L'impostazione ON/OFF del funzionamento di riscaldamento/
raffreddamento viene effettuata attraverso l'interfaccia dell'utente
sull'unità interna.
Applicazione 5
Riscaldamento dell'ambiente con caldaia ausiliaria (funzionamento
alternato)
Applicazione di riscaldamento dell'ambiente tramite l'unità interna
Rotex o tramite caldaia ausiliaria collegata al sistema. Per decidere
se utilizzare l'unità interna RKHB* o la caldaia è sufficiente utilizzare
un contatto ausiliario o un contatto controllato dall'interno RKHB*.
Il contatto ausiliario può essere, ad esempio, un termostato per la
temperatura esterna, un contatto per il risparmio energetico, un
contatto ad attivazione manuale ecc. Vedere "Configurazione dei
collegamenti da effettuarsi in loco A" a pagina 7.
Il contatto controllato dall'unità interna RKHB* (detto anche "segnale
di autorizzazione per la caldaia ausiliaria") è determinato dalla
temperatura esterna (termistore situato nell'unità esterna). Vedere
"Configurazione dei collegamenti da effettuarsi in loco B" a pagina 7.
Il funzionamento bivalente è possibile soltanto per il riscaldamento
dell'ambiente, non per il riscaldamento dell'acqua per usi domestici.
In tale applicazione, l'acqua calda per usi domestici è sempre fornita
dal serbatoio dell'acqua calda per usi domestici, il quale è collegato
all'unità interna Rotex.
La caldaia ausiliaria deve essere raccordata ai tubi e ai collegamenti
elettrici come mostrano le illustrazioni in basso.

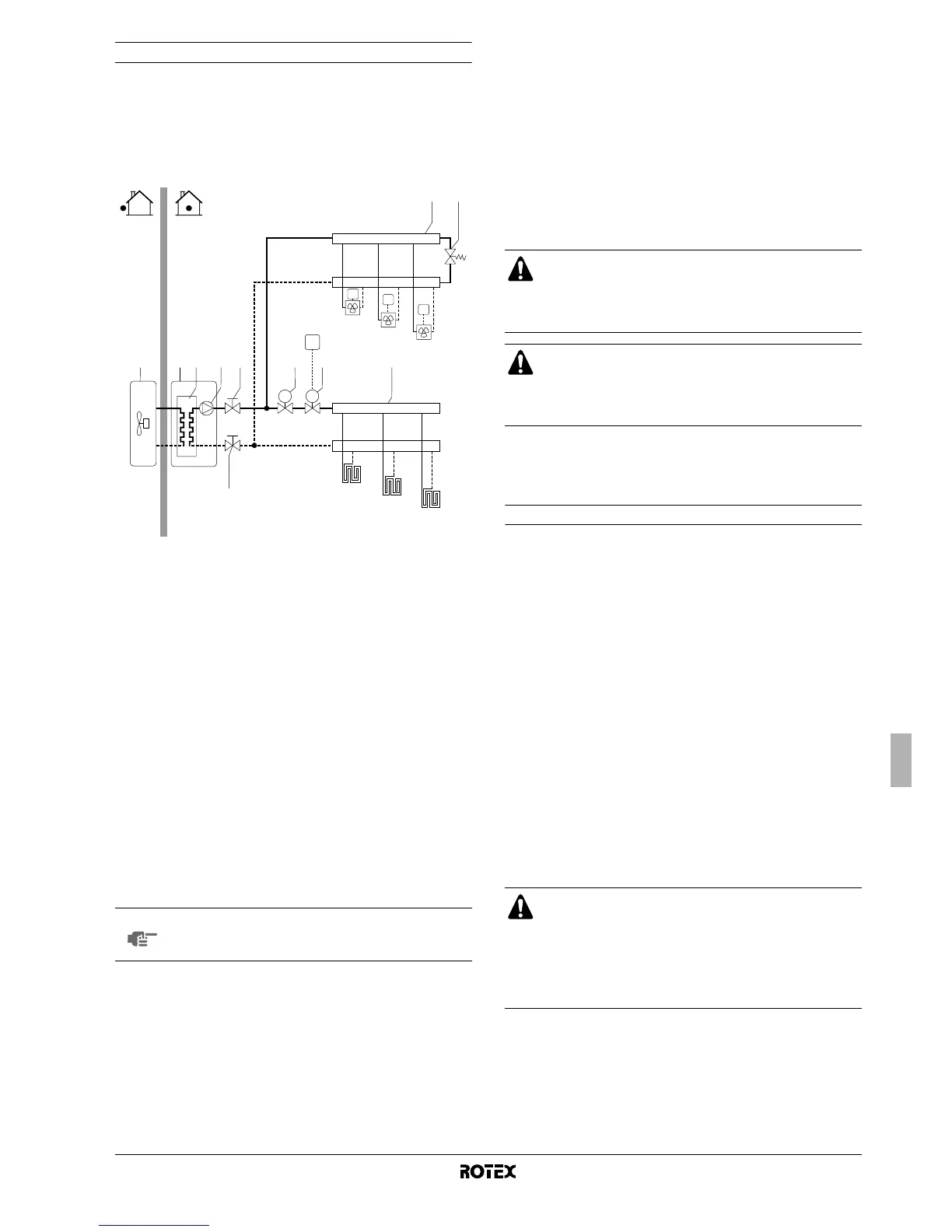

1 Unità esterna 14 Valvola a 2 vie
motorizzata per
l'attivazione del
termostato ambiente
(non di fornitura)
2 Unità interna
3 Scambiatore di calore
4 Pompa FCU1..3 Unità fan coil con
termostato (opzionale)
5 Valvola di chiusura
6 Collettore
(non di fornitura)
FHL1..3 Anello di riscaldamento a
pavimento
7 Valvola di chiusura T Termostato ambiente
solo per il riscaldamento
(opzionale)
9 Valvola by-pass
(non di fornitura)
13 Valvola a 2 vie
motorizzata per
chiudere gli anelli
di riscaldamento a
pavimento durante
il raffreddamento
(non di fornitura)
T4..6 Termostato ambiente
individuale per l'ambiente
riscaldato/raffreddato
mediante ventil-
convettore (opzionale)
NOTA
Per ulteriori informazioni sulla configurazione della
pompa, consultare "Configurazione di funzionamento
della pompa" a pagina 23.
M
FCU1
FCU2
FCU3
T4
T5
T6
FHL1
FHL2
FHL3
T
54321
6
7
13
M
14
6
9
Quando si chiudono svariati anelli del sistema mediante
valvole ad azionamento remoto, potrebbe essere
necessario installare una valvola by-pass (9) per evitare
l'attivazione del dispositivo di sicurezza del flussostato.
Vedere anche "Applicazione 2" a pagina 4.
Il collegamento della valvola a 2 vie (13) è diverso per una
valvola normale chiusa (Normal Closed, NC) e una valvola
normale aperta (Normal Open, NO)! Collegarsi ai numeri
di terminale corretti come indicato nel diagramma dei
collegamenti elettrici.
ATTENZIONE
■ Assicurarsi che la caldaia e la sua integrazione nel
sistema siano conformi alle normative europee e
nazionali.
■ Rotex non si assume alcuna responsabilità per le
situazioni di uso errato o di pericolo nel sistema della
caldaia.
