Rotex RKHBH008BA - Descripción General de la Unidad Interior; Cómo Abrir la Unidad Interior

Manual de instalación
10
RKHBH/X008BA
Unidad interior para bomba de calor de aire-agua
4PW54224-1A
DESCRIPCIÓN GENERAL DE LA UNIDAD INTERIOR

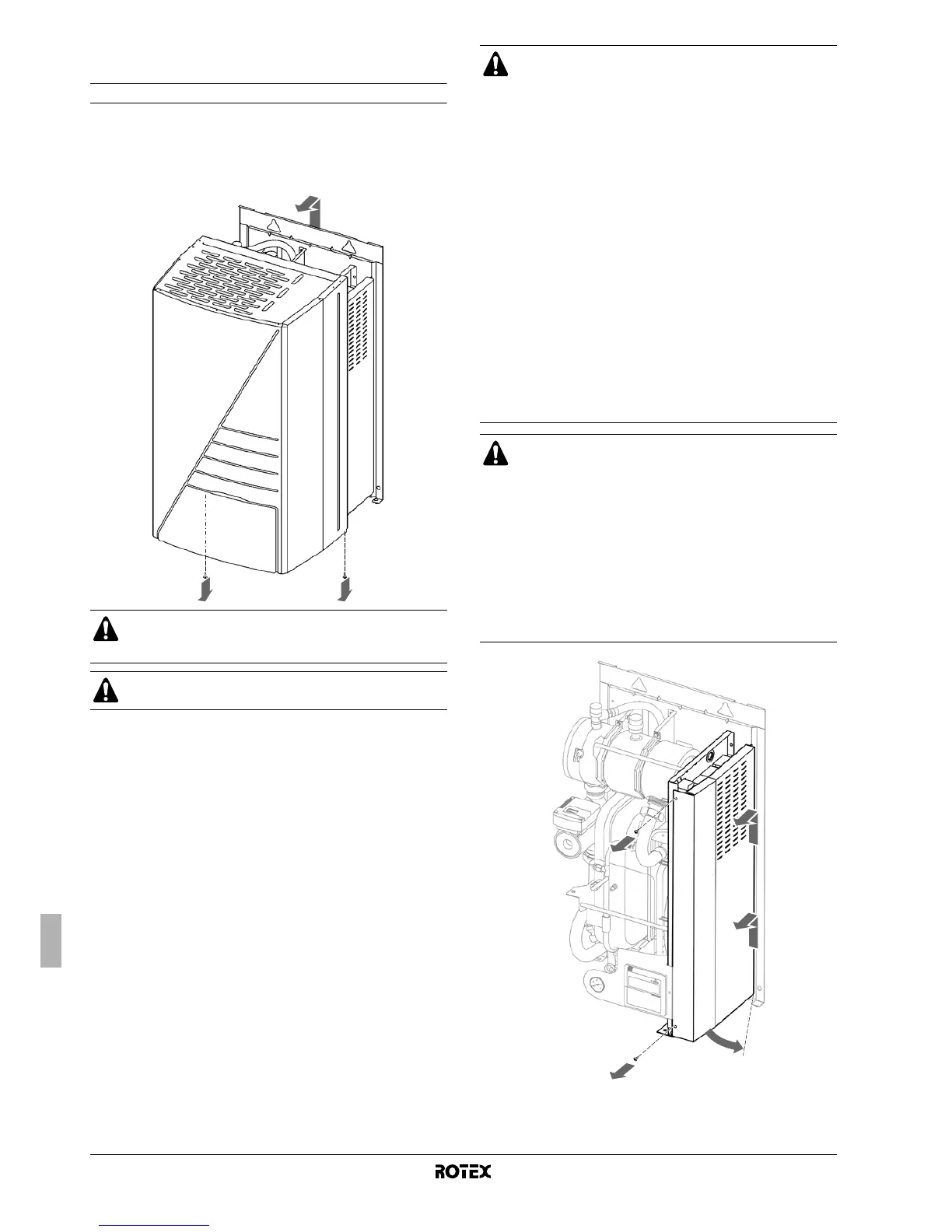

Cómo abrir la unidad interior
■ La aleta delantera de la tapa de la unidad interior permite el
acceso al manómetro y a la interfaz del usuario.
■ La tapa de la unidad interior puede extraerse desenroscando los
2 tornillos inferiores y desenganchando la tapa.
■ Para acceder a los componentes de la caja de conexiones, p.ej.,
para conectar el cableado de campo, es posible retirar el panel
de servicio de la caja de conexiones. Para ello afloje los tornillos
delanteros y desenganche el panel de servicio de la caja de
conexiones.
Asegúrese de fijar la tapa mediante los tornillos cuando
instale la tapa (los tornillos vienen suministrados como
accesorios).
Los componentes del interior de la unidad pueden estar
calientes.
ADVERTENCIA
■ Corte la alimentación, la alimentación de la unidad
exterior y el calefactor auxiliar y, si procede, la
alimentación del depósito de agua sanitaria), antes
de extraer el panel de servicio de la caja de
interruptores.
■ No toque las tuberías de refrigerante durante ni
inmediatamente después de la operación puesto que
pueden estar calientes o frías, dependiendo del
estado del refrigerante que fluye en la tuberías, el
compresor u otras partes del ciclo de refrigerante.
Sus manos pueden sufrir quemaduras por calor o frío
si toca las tuberías de refrigerante. Para evitar
lesiones, deje que las tuberías vuelvan a su tempera-
tura normal y si tiene que tocarlas, utilice guantes
protectores.
■ No toque los componentes eléctricos (bomba, cale-
factor auxiliar, etc.) durante ni inmediatamente
después de la operación.
Si toca los componentes internos, sus manos pueden
sufrir quemaduras. Para evitar lesiones, deje que los
componentes internos vuelvan a su temperatura
normal y si tiene que tocarlos, utilice guantes
protectores.
PELIGRO
■ No toque las tuberías de agua durante ni inmediata-
mente después de la operación porque pueden estar
calientes. Puede sufrir quemaduras en las manos.
Para evitar lesiones, deje que las tuberías vuelvan a
su temperatura normal o utilice guantes protectores.
■ Al retirar el panel de servicio, las partes energizadas
quedan al descubierto y pueden tocarse accidental-
mente.
Nunca deje la unidad desprovista de vigilancia
durante la instalación o durante los trabajos de
mantenimiento cuando el panel de servicio esté
retirado.
1
2
3
1
3
3
