RKHBH/X008BA
Unité intérieure pour système de pompe à chaleur air à eau
4PW54224-1A
Manuel d'installation
22

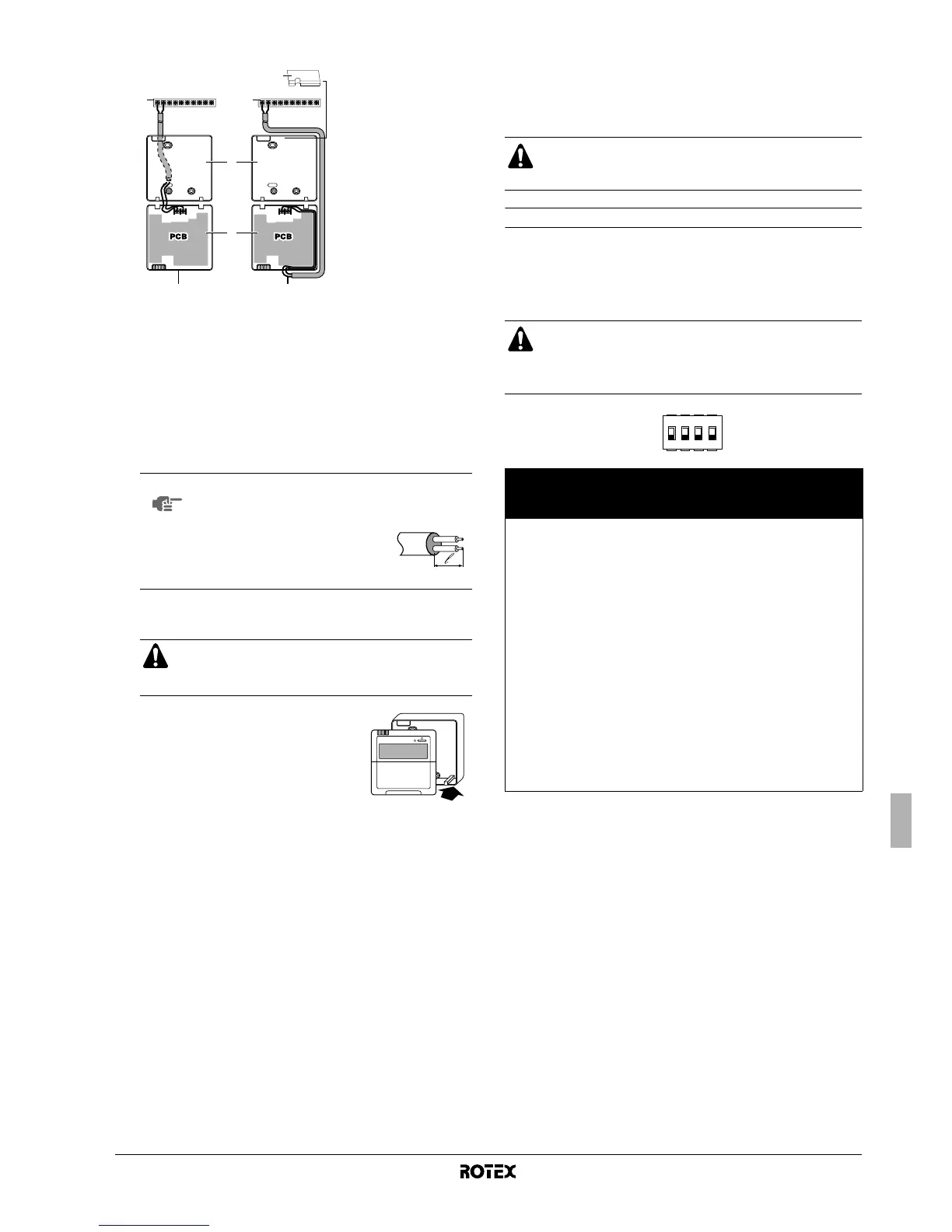

3 Câbler l'unité.
Raccorder les bornes sur le dessus de la partie avant de la
commande numérique et les bornes à l'intérieur de l'unité (P1 à
16, P2 à 16a).
4 Remettre en place la partie supérieure de la commande
numérique.
Commencer le montage par les attaches
du bas.
MISE EN ROUTE ET CONFIGURATION
L'unité intérieure doit être configurée par l'installateur de telle
manière qu'elle corresponde à l'environnement de installation (climat
extérieur, options installées, etc.) et au mieux aux besoins de
l'utilisateur.
Aperçu des réglages de microcommutateur
Le microcommutateur SS2 est situé sur la carte de circuits imprimés
du coffret électrique (voir "Composants principaux du coffret
électrique" à la page 11) et permet de configurer l'installation du
ballon d'eau chaude domestique, de connecter le thermostat
d'ambiance et d'utiliser la pompe.
1 Unité
2 Partie arrière de la commande numérique
3 Partie avant de la commande numérique
4 Câblage par l'arrière
5 Câblage par le haut
6 Faire une encoche pour que le câblage passe par les pinces,
etc.
REMARQUE
Lors du câblage, faire passer les câbles loin
du câblage d'alimentation afin d'éviter tout
bruit électrique (bruit externe).
Dénuder le blindage sur la
partie qui doit être introduite
dans le boîtier de la
commande numérique ( l ).
ATTENTION
Attention à ne pas coincer les câbles pendant la
fixation de la partie supérieure.
P1P2
1
1
6
2
3
4 5
P1P2
16a
16
16a
16
1
Il est important que toutes les informations dans ce
chapitre soient lues dans l'ordre par l'installateur et que le
système soit configuré comme il le faut.
AVERTISSEMENT
Couper l'alimentation électrique avant d'ouvrir le panneau
de service du coffret électrique et de faire des
changements au réglage des microcommutateurs.
Micro-
commu-
tateur
SS2
Description ON OFF
1 Ne s'applique pas à
l'installateur
(par défaut)
2 Pose du ballon d'eau
chaude domestique
(voir "Configuration de
pose du ballon d'eau
chaude domestique" à la
page 24)
Installé Non installé
(par défaut)
3 Connexion du thermostat
d'ambiance
(voir "Configuration de
l'installation du thermostat
d'ambiance" à la page 23)
Thermostat
d'ambiance
connecté
Pas de
thermostat
d'ambiance
connecté
(par défaut)
4 Ce réglage
(a)
décide du
mode de fonctionnement
de la pompe à chaleur
lorsqu'il y a une demande
simultanée pour plus de
chauffage/refroidissement
de volume et de chauffage
d'eau domestique.
(a) Uniquement d'application dans le cas du microcommutateur 2 = ON.
Priorité de
chauffage/refroidi
ssement
Priorité à la
demande la plus
élevée
(b)
(b) Le mode de chauffage/refroidissement ou d'eau domestique peut être limité par
le programmateur et/ou les réglages sur place (4, 5, 8).
4321
ONOFF
